La misma guitarra y la misma cuerda pueden sonar más brillantes con solo acercar un poco al puente el punto de pulsación. El instrumento no ha cambiado y la altura de la nota se mantiene casi igual. ¿Dónde nace la diferencia?Para comprender la acústica de la guitarra, sigamos una sola pulsación desde la cuerda hasta el sonido que oímos.
Siguiendo el vídeo, conectamos pulsación, acoplamiento entre cuerpo y aire, amortiguamiento, propagación y audición. Diez modelos interactivos sustituyen explicaciones repetidas, junto a fórmulas clave y fotos de medición. Los sonidos A/B y las curvas son ejemplos didácticos, no grabaciones ni mediciones de una guitarra real.
Haz clic para reproducir el vídeo completoReproducción ampliada en esta página · 08:16 · BilibiliPrimero, una visión del recorrido completo
El vídeo pasa de las oscilaciones acústicas del universo primitivo a una cuerda de guitarra. La introducción comparte el lenguaje de vibración, modos y espectro, pero las escalas, los medios y la dinámica son distintos. Las oscilaciones del universo primitivo se producían en un fluido de materia y radiación estrechamente acopladas. No significan que el sonido pueda propagarse por el vacío actual.
En la guitarra, el proceso comienza con una acción concreta: el dedo aparta la cuerda de su posición de equilibrio y el trabajo de la fuerza externa almacena energía mecánica en el sistema. Al soltarla, este evoluciona según sus condiciones iniciales y sus leyes dinámicas. La cuerda intercambia energía con el cuerpo a través del puente; la tapa, el fondo y el aire interactúan y radian sonido. No hace falta memorizar todos los términos de entrada: basta con identificar qué pregunta responde cada etapa.

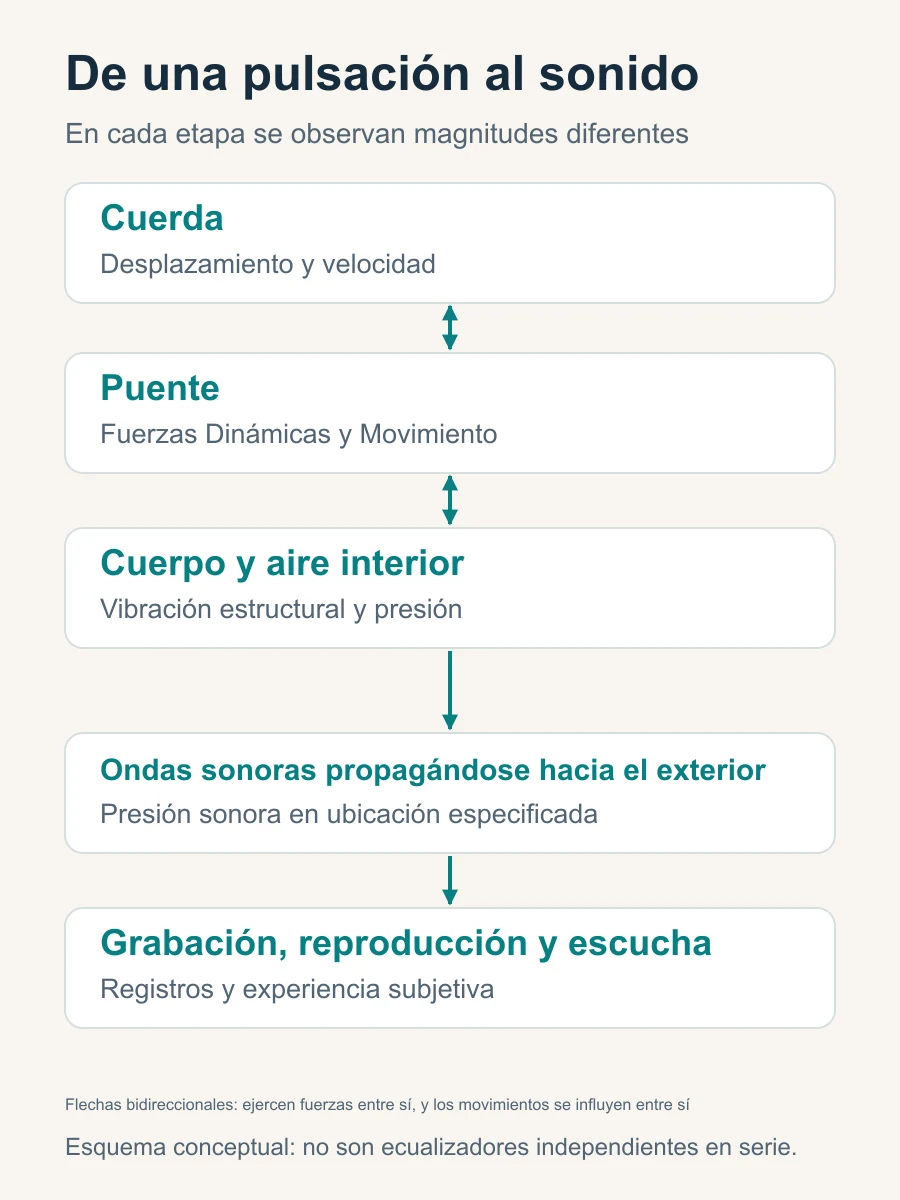

La señal describe cómo varía una magnitud; la energía explica el trabajo y sus transferencias. El desplazamiento de la cuerda, la fuerza dinámica sobre el puente y la presión del sonido en el aire pueden dibujarse como señales que cambian con el tiempo; pero simplemente mirar una forma de onda no significa que sepamos cuánta energía ha pasado a través de la interfaz. Al distinguir claramente estas dos cosas, el espectro posterior, el acoplamiento y la amortiguación no se confundirán fácilmente.
Dos entradas con la misma fundamental
Modelo didáctico ajustablePruébalo: Ajusta A y B a 0.50 y escucha. Después, cambia solo uno de los puntos y compara las ondas y el sonido.
1. El dedo deja algo más que una «intensidad»
Video correspondiente aproximadamente 00:39–01:03
De una forma inicial, a la propagación y la reflexión
Al apartar lateralmente la cuerda, su forma se desvía del equilibrio. Si suponemos una cuerda ideal uniforme, perfectamente flexible, de tensión constante y con ambos extremos fijos, y reducimos el contacto a un punto, su forma antes de soltarla se aproxima mediante dos segmentos que forman un triángulo. En el instante de liberación, lo que determina el movimiento posterior es el desplazamiento inicial de toda la cuerda y su velocidad inicial.
La palabra clave es «forma». El sistema no recibe simplemente un número llamado «tocar fuerte». La posición, la distancia y la dirección del desplazamiento, la anchura del contacto y la rapidez de liberación modifican las condiciones iniciales o el proceso de excitación. Tirar lentamente y soltar no equivale necesariamente al paso rápido de una púa. En una guitarra real, ese tirón lento también puede deformar ligeramente el cuerpo de forma cuasiestática; una predicción precisa debe contemplar ese estado inicial.
Después de soltarla, la perturbación se propaga por la cuerda, se refleja en los extremos y se superpone con otras componentes. En un extremo perfectamente fijo, el desplazamiento debe permanecer en cero, por lo que la reflexión invierte el signo correspondiente. El movimiento oscilatorio puede describirse mediante propagación y reflexión o mediante una suma de ondas estacionarias: son dos formas de representar el mismo fenómeno.
¿Qué magnitudes determinan la altura de la nota?
La frecuencia fundamental de una cuerda ideal depende principalmente de su longitud vibrante, tensión y densidad lineal. Esta última es la masa por unidad de longitud, no el nombre del material. A igualdad de las demás condiciones, acortar la cuerda o aumentar la tensión eleva la fundamental; aumentar la densidad lineal la reduce. Así se relacionan acciones cotidianas como pisar un traste o afinar con sus causas físicas.
f₁ ≈ (1 / 2L) √(T / μ)
f₁ es la frecuencia fundamental de una cuerda ideal, L es la longitud efectiva de la cuerda, T es la tensión y μ es la densidad lineal. Da una relación inicial; Las correcciones serán introducidas por la rigidez, la estructura de bobinado y la flexibilidad de los extremos de la cuerda real.
El vídeo emplea una vibración de unos 110 Hz: aproximadamente 110 ciclos por segundo, con unos 9 milisegundos por ciclo. Es la frecuencia de oscilación de la cuerda. La velocidad de la onda transversal que viaja por ella es otra magnitud, distinta de la velocidad del sonido en el aire. La altura de la nota informa sobre esa rapidez de oscilación, pero no basta para explicar el brillo, la redondez o el ataque.
El mismo desplazamiento no garantiza la misma energía de entrada
Hay otro detalle fácil de pasar por alto: con el mismo desplazamiento lateral, cambiar el punto de pulsación puede modificar la pendiente y la energía almacenada. En una cuerda ideal de 0,65 m, con 70 N de tensión y 2 mm de desplazamiento, la energía inicial es de unos 1,15 mJ al pulsar a un cuarto de su longitud y de unos 0,86 mJ en el centro. Son cálculos del modelo, no mediciones de una guitarra concreta.
Por eso, decir «he tocado con la misma intensidad» requiere aclarar qué se ha controlado: el gesto, el desplazamiento, la fuerza o la energía real de entrada. No es necesario medir cada gesto al tocar, pero una comparación rigurosa exige condiciones lo más constantes y repetibles posible. Veamos ahora cómo la posición de pulsación modifica la proporción entre componentes de frecuencia.
2. ¿Por qué un mismo tono puede tener diferentes timbres?
Video correspondiente aproximadamente 01:00–01:33
Los armónicos también son componentes de la forma de la cuerda
Una cuerda que produce una nota de unos 110 Hz no suele moverse como una única sinusoide. En el modelo ideal pueden intervenir componentes de 220, 330, 440 Hz y otros múltiplos enteros de la fundamental. Sus amplitudes, fases y evolución temporal se combinan en la forma de onda compleja. El cuerpo no recibe un grave puro para fabricar después todos los agudos: muchas componentes superiores ya están presentes en el movimiento inicial.
Ordenar la intensidad de cada componente por frecuencia da el espectro de amplitud, una especie de lista de ingredientes. Dos sonidos de fundamental parecida pueden tener proporciones armónicas distintas y percibirse de otro modo. La fase indica en qué punto de su ciclo se encuentra cada componente y cómo se suman en la señal transitoria. Sin las fases, las amplitudes no permiten reconstruir de forma única la señal temporal original.
También conviene distinguir los modos de la cuerda de los del cuerpo. En la cuerda ideal, sus componentes se relacionan con patrones de ondas estacionarias. La tapa y la estructura completa tienen sus propios patrones naturales, cuyas frecuencias no tienen por qué ser múltiplos enteros de la fundamental de la cuerda. Un armónico intenso y un modo del cuerpo identificado requieren pruebas distintas.
La posición de pulsación cambia primero la mezcla
Cerca del puente, la forma inicial es más puntiaguda y asimétrica. Las componentes superiores suelen ganar peso frente a la fundamental, lo que favorece un sonido brillante. Al pulsar en el centro aparece una simetría concreta: en el modelo ideal, el centro es un nodo de los modos pares y ese desplazamiento simétrico no los excita.
Esta relación depende de sus condiciones. Dedos, uñas y púas tienen una anchura de contacto y tardan cierto tiempo en liberar la cuerda. La cuerda real posee rigidez y el puente se mueve. Por ello, el espectro medido puede no mostrar los ceros perfectos del modelo. Cambiar de yema a uña o variar el ángulo de la púa altera también el contacto, la liberación y el ruido de ataque; no todo puede atribuirse a la posición.
De la forma inicial a la fuerza en el puente
Modelo didáctico ajustablePruébalo: Pon b en 0.50 y observa los términos pares. Alterna entre desplazamiento y fuerza en el puente para comparar su caída a altas frecuencias.
El espectro debe verse junto con el tiempo
El espectro del ataque, el de medio segundo después y el de la última parte del sonido pueden ser distintos. La duración de la ventana de análisis también modifica la separación de picos y la representación de los transitorios. Un promedio global puede mezclar un ataque incisivo con una caída más redonda y ocultar cómo evoluciona el sonido.
Por lo tanto, el espectro de amplitud, la envolvente de tiempo y el espectrograma se pueden combinar al describir el timbre: el primero ayuda a comparar componentes, la envolvente ayuda a ver subidas y bajadas, y el espectrograma ayuda a rastrear cómo cada banda de frecuencia cambia con el tiempo. Todos son simplemente ventanas de visualización. En particular, recuerde que el espectro de desplazamiento en algún lugar de la cuerda, el espectro de fuerza del puente y el espectro de presión sonora del micrófono no son el mismo objeto; Desde el desplazamiento hasta la fuerza del puente, también implica la pendiente de la cuerda en el extremo.
Al leer la pantalla de espectro, separe primero la frecuencia, el tiempo y la escala
El programa estima el espectro a partir de un fragmento finito. En el ejemplo del guion, 8192 muestras a 48 kHz abarcan unos 171 milisegundos y dan una separación entre bins de unos 5,86 Hz. Es el paso de la cuadrícula de análisis, no una garantía de distinguir dos picos separados por 5,86 Hz en cualquier condición. La ventana, el ruido y la anchura de los picos también limitan la resolución.
3. ¿Cómo transfiere el puente el movimiento de las cuerdas de la guitarra al cuerpo de la guitarra?
corresponde aproximadamente a 01:34–01:43 en el video; Esta interfaz se tratará nuevamente en la sección de acoplamiento más adelante.

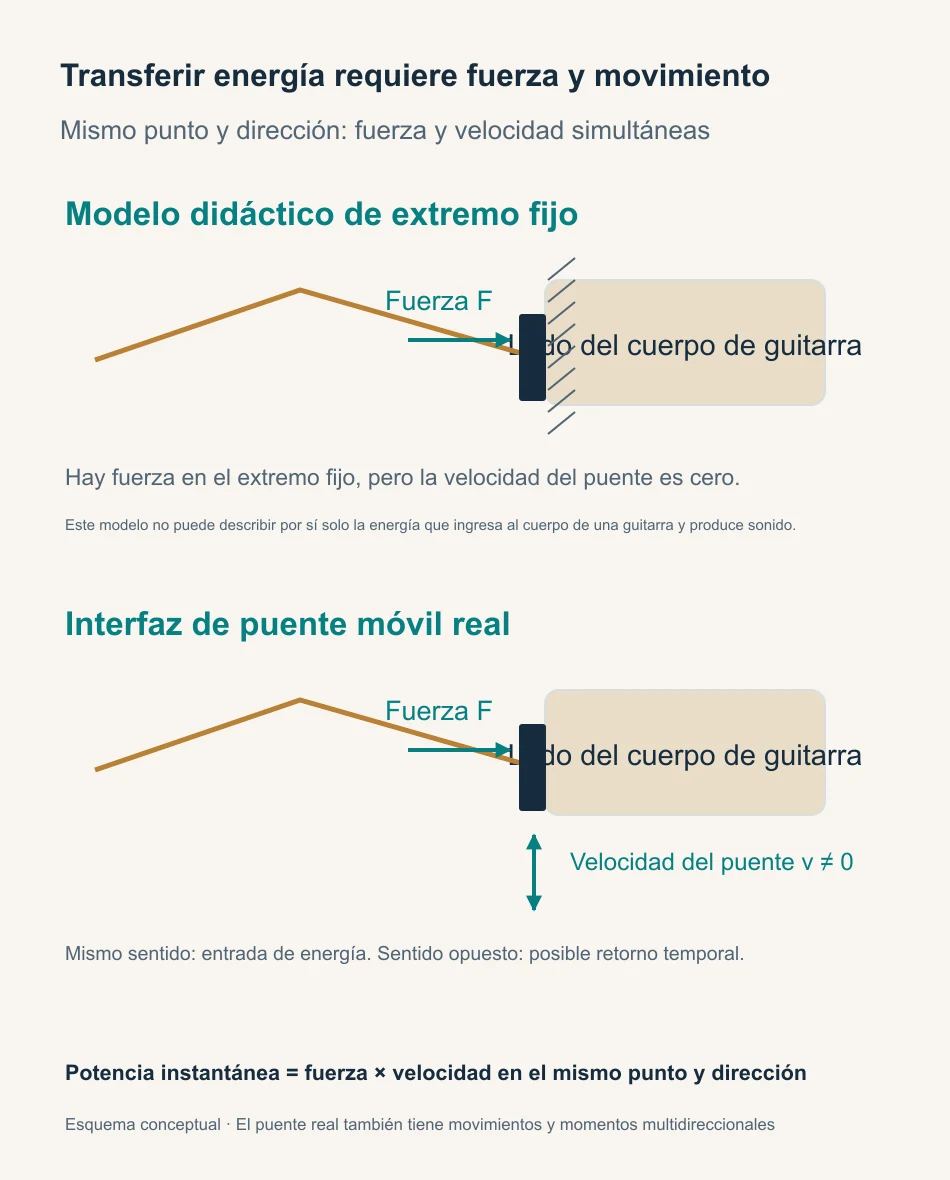

Poder ejercer fuerza no significa que se haya transferido la misma cantidad de energía
Aunque las cuerdas delgadas pueden moverse rápidamente, su eficiencia para empujar directamente el aire e irradiar el sonido hacia afuera es limitada. El puente transmite los efectos dinámicos de las cuerdas a la estructura más grande, donde el movimiento de la tapa y otros componentes interactúa con el aire. El cuerpo de la guitarra no tiene una fuente de energía continua independiente durante la ejecución normal; determina cómo se almacena, transmite, pierde e irradia la energía original.
En el puente importa tanto la fuerza como el movimiento de su punto de aplicación. En una dirección elegida, la potencia instantánea es el producto de la fuerza y la velocidad del mismo punto en esa dirección. Si tienen el mismo sentido, la energía puede entrar en el lado del cuerpo que estudiamos; si son opuestas, puede regresar temporalmente. Integrar la potencia en un intervalo da la energía neta transferida a través de esa unión.
Esto explica uno de los límites del modelo de cuerda ideal: fijar completamente los puntos finales ayuda a comprender la composición de frecuencia de las ondas estacionarias y las excitaciones, pero al mismo tiempo no puede afirmar haber calculado con precisión cuánta energía recibe el cuerpo de una guitarra que suena. Una vez que el puente real se vuelve móvil, las condiciones de reflexión, el movimiento de las cuerdas y las fuerzas reales del puente cambian en consecuencia. Si la fuerza del puente calculada aproximadamente desde el extremo fijo se aplica directamente a otro modelo de cuerpo de guitarra, sólo puede ser una aproximación bajo las condiciones indicadas.
Las cuerdas y el cuerpo de la guitarra siempre interactúan entre sí.
La cuerda empuja el puente y este modifica a su vez el movimiento de la cuerda. Para el conjunto cuerda–cuerpo–aire, tras soltar el dedo evoluciona la distribución de la energía inicial. Si estudiamos solo el cuerpo que recibe la fuerza, la cuerda aún vibrante sigue actuando sobre él a través del puente. Retirar el dedo no anula inmediatamente la entrada de todos los subsistemas.
Un puente real también se traslada y gira en diferentes direcciones, y las cuerdas pueden ejercer fuerzas y momentos de múltiples componentes. El propósito de elegir una dirección al empezar es aclarar la relación causa-efecto, en lugar de declarar que no existen otras direcciones. En este punto, la pregunta queda clara: ante una entrada dinámica bien definida, ¿a qué frecuencia, en qué patrón y durante cuánto tiempo responde el cuerpo de la guitarra? Aquí es donde entran en juego la respuesta modal y de frecuencia.
La fase de fuerza y velocidad determina cuánta potencia pasa en promedio
Imagina que empujas una puerta que va y viene. Cuando se mueve en el sentido de tu fuerza, realizas trabajo positivo sobre ella. Si se mueve en sentido contrario, la potencia instantánea cambia de signo. Registrar solo la fuerza, sin el movimiento de su punto de aplicación, deja sin explicar la mitad del intercambio de energía.
Para el movimiento armónico simple, la relación de fase entre fuerza y velocidad afecta la potencia promedio durante un período. Algunos efectos principalmente almacenan energía en medio ciclo y la devuelven en la otra mitad. Aunque existen fuerza y movimiento, la transferencia neta de energía puede ser muy pequeña; algunos efectos continúan quitando energía en el sentido de un promedio del período. Por lo tanto, los efectos de la inercia, la elasticidad y las pérdidas no pueden agruparse en una sola curva de amplitud.
Esto también explica un fenómeno aparentemente contradictorio: bajo la misma amplitud de fuerza externa, cambiar la respuesta del cuerpo de la guitarra también puede cambiar la potencia de entrada real; En la pulsación de cuerdas real, el movimiento del extremo del puente cambiará a su vez la fuerza dinámica de la cuerda. Por tanto, «el cuerpo de la guitarra se mueve más», «la energía de entrada es la misma» y «la presión del sonido de salida es mayor» son condiciones que deben comprobarse por separado. No puedes simplemente observar uno de ellos y automáticamente agregar los otros dos.
El destino de la energía inicial
Modelo didáctico ajustablePruébalo: Aumenta la tasa radiativa y observa cómo la energía almacenada se agota antes mientras crece la fracción total radiada.
4. Los modos describen la estructura dinámica; la respuesta en frecuencia concreta la entrada y la salida
Video correspondiente aproximadamente 01:46–03:02
Un modo se entiende con al menos tres datos
Una placa no se mueve igual de fácilmente a todas las frecuencias. Tiene numerosos modos naturales, descritos mediante su frecuencia, forma modal y amortiguamiento. La frecuencia indica su ritmo de oscilación; la forma, la relación entre movimientos en distintos puntos; el amortiguamiento, cómo decae su vibración libre. Masa, rigidez, material y uniones determinan estas propiedades en conjunto.
Las formas modales suelen usar dos colores para regiones en oposición de fase. El color no suele ser temperatura ni implica milímetros de desplazamiento real; las animaciones a menudo normalizan o exageran la amplitud. El movimiento es pequeño cerca de un nodo y mayor cerca de un antinodo. Zonas vecinas pueden moverse en el mismo sentido o en sentidos opuestos. Al tocar, el movimiento superficial suele ser la suma de varios modos con sus respectivas amplitudes y fases.
Los patrones del vídeo, como una respiración global o movimientos opuestos a lo largo del cuerpo, ayudan a visualizar modos de orden bajo. En la guitarra completa también participan el fondo, los aros, el mástil y el aire interior. Dos modos globales pueden presentar formas parecidas en la tapa y distinto movimiento del aire. A frecuencias altas, los patrones suelen ser más complejos y los modos se superponen con mayor facilidad.
¿Por qué algunos picos se atenúan al cambiar el punto de golpeo?
Los modos dan la estructura dinámica, pero una respuesta en frecuencia exige definir dónde y en qué dirección se excita, y dónde y qué magnitud se observa. Si un modo apenas se excita en ese punto, o si el punto de observación está cerca de su nodo, puede pasar inadvertido en la curva. La ausencia de un pico no demuestra que el modo no exista.
Las contribuciones se suman con sus fases y pueden reforzarse o cancelarse. Un valle puede deberse a esa cancelación, sin que toda la energía de esa frecuencia se haya convertido en calor. La respuesta no es una lista de bonificaciones sonoras independientes: hay que leer juntos picos, valles, fases y posiciones de entrada y salida.
Podemos imaginar el cuerpo como un ecualizador con memoria: responde de forma distinta a cada frecuencia y sigue vibrando después del impulso. La comparación debe incluir fase y caída temporal, no solo una curva de amplitud. Además, las respuestas de fuerza a desplazamiento, velocidad y presión sonora tienen unidades diferentes; sus cifras no sirven directamente para comparar eficiencias entre interfaces.
Los cambios estructurales suelen cambiar muchas cosas al mismo tiempo
En un oscilador simple, manteniendo lo demás constante, mayor rigidez suele elevar la frecuencia natural y mayor masa suele reducirla. Pero adelgazar una tapa, cambiar el varetaje o modificar una unión altera a menudo masa, rigidez, formas modales, amortiguamiento y acoplamiento a la vez. «Más ligero» no equivale a cambiar solo un denominador, y una frecuencia modal no determina por sí sola la calidad del timbre.
También hay que distinguir una animación de barrido de una identificación modal. Bajo excitación continua a una frecuencia, el movimiento observado puede ser una respuesta forzada con varios modos superpuestos. Identificar las formas modales requiere respuestas complejas en varios puntos, una referencia de fase común y un ajuste adecuado. Para profundizar, puedes consultar «Fundamentos de los modos de vibración de la guitarra». Al incorporar el aire interior, también cambia la estructura dinámica del conjunto.
Cómo leer una comparación de varios modos
La figura reúne los diez primeros modos de dos modelos de placa, en filas rotuladas 0,84 GPa y 5 GPa. El GPa es una unidad de presión utilizada para expresar el módulo elástico: la resistencia del material modelado a una deformación determinada. No mide volumen sonoro ni calidad. El orden numera las frecuencias naturales de cada modelo de menor a mayor, sin establecer categorías auditivas fijas.
Leer la escala de colores
Comprueba también qué significa el color. Muchos resultados muestran amplitudes de desplazamiento normalizadas: rojo para valores relativamente altos y azul para bajos. No implica signos de fase opuestos ni temperatura, salvo que lo indique la leyenda. En el esquema anterior, rojo y azul sí representaban sentidos opuestos de movimiento. Dos mapas de colores similares pueden expresar magnitudes diferentes.
Distinguir la existencia de un modo de su visibilidad en esta medición
Formas modales y posición de excitación
Modelo didáctico ajustablePruébalo: Elige el dipolo transversal y acerca el punto de golpe a 0.50. Después aumenta solo la masa equivalente y observa la bajada de la frecuencia propia del ejemplo.
5. El aire no añade simplemente otro pico de graves
Video correspondiente aproximadamente 03:04–04:20

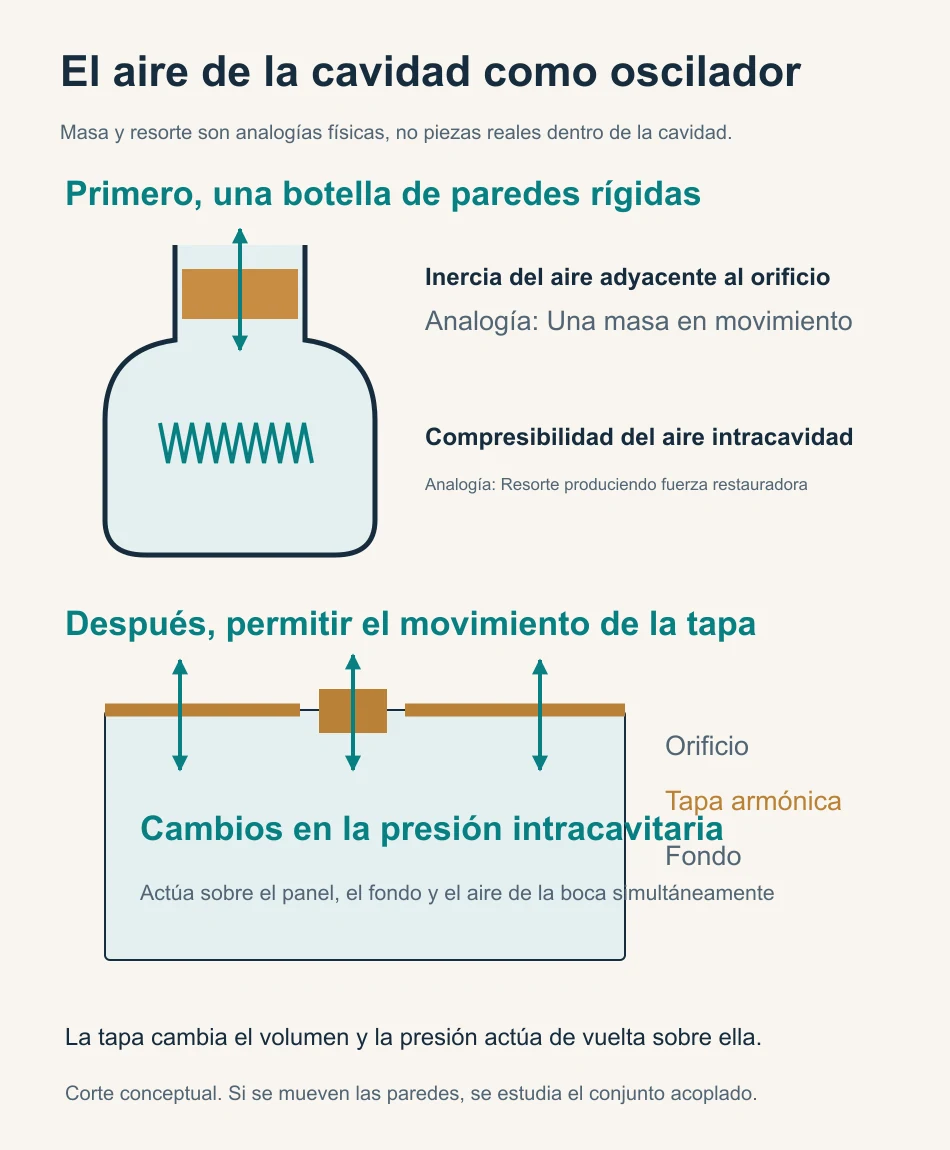

Comprender la resonancia de Helmholtz a partir del sonido de la boca de la botella
Al soplar sobre la boca de una botella, el aire próximo a la abertura oscila con inercia, mientras que el aire interior comprimido genera una presión restauradora. Comparar lo primero con una masa y lo segundo con un resorte permite entender la resonancia de Helmholtz. No hay un resorte real dentro: la analogía representa dos formas de almacenar energía.
La aproximación exige una longitud de onda mucho mayor que la cavidad, para poder considerar su presión casi uniforme. Con paredes rígidas, la frecuencia natural depende del área de la abertura, el volumen y la longitud acústica efectiva del orificio. Esta última incluye la inercia del aire próximo a ambos lados y no equivale simplemente al espesor de la tapa. La corrección cambia con la geometría y las condiciones de contorno.
Si la pared de la caja se puede mover, debes volver a mirar el conjunto
La diferencia esencial es que la tapa y el fondo de una guitarra se mueven. Al desplazarse la tapa hacia dentro, cambia el volumen y la presión de la cavidad. Esa presión impulsa el aire de la boca y ejerce fuerzas sobre tapa y fondo. Es una interacción mutua: la madera no termina primero para que el aire procese el resultado después. Ambos modifican simultáneamente el movimiento del otro.
En el ejemplo de dos grados de libertad del guion, la tapa sin la carga de aire tiene una frecuencia de referencia de 150 Hz y la cavidad de paredes rígidas, de unos 130 Hz. Con los parámetros indicados e ignorando el amortiguamiento, el conjunto acoplado da unos 97 y 201 Hz. Ambos modos implican movimiento de tapa y aire; no pertenecen de manera exclusiva uno a la madera y otro al aire.
Por eso no se pueden encadenar sin más un «EQ independiente de la madera» y otro «del aire». Al acoplarse cambian sus cargas y condiciones de contorno. Primero se resuelve el conjunto y después se definen la entrada y la salida externas para obtener la respuesta correspondiente. A mayor frecuencia aparecen modos espaciales del aire que ya no se representan con un único resorte neumático.
Dos modos acoplados de la tapa y el aire
Modelo didáctico ajustablePruébalo: Cambia solo el diámetro de la boca y observa ambas frecuencias y la respuesta de la tapa. Compara después las direcciones de x e y en los dos modos.
El acoplamiento, la disipación y la superposición de picos deben juzgarse por separado
El acoplamiento permite que la energía pase de una parte a otra y regrese. Sin fuerzas externas ni pérdidas, el modelo conserva su energía total. Si el movimiento de un punto disminuye temporalmente, puede haberse trasladado a otro lugar. Eso no prueba que la energía se haya convertido en calor o se haya radiado al exterior.
El vídeo ilustra el acoplamiento mediante movimientos conjuntos cuando las frecuencias son próximas. Pero dos picos cercanos y ensanchados por el amortiguamiento pueden parecer una sola elevación. Un único pico visible no demuestra sincronización ni bloqueo a una misma frecuencia. Además, cambiar la abertura de la boca modifica las condiciones de contorno, la inercia añadida y las pérdidas de flujo: una sola operación no permite aislar todos los parámetros del aire.
Con estas condiciones claras, se entiende mejor el papel del aire: modifica las frecuencias, las formas modales, las relaciones de fase y el reparto de energía del sistema acoplado. Para ampliar este punto, consulta la explicación de la UNSW sobre la resonancia de Helmholtz y las cajas de guitarra flexibles. Para entender por qué el sonido acaba apagándose, también debemos examinar las pérdidas y la radiación acústica.
6. Cómo decae el sonido y sigue evolucionando su timbre
Video correspondiente aproximadamente 04:21–05:25
Primero: ¿dentro de qué sistema contamos la energía?
Si estudiamos solo la cuerda, la energía que pasa al cuerpo sale de ella. Si estudiamos cuerda y cuerpo juntos, puede seguir dentro del conjunto e incluso volver a la cuerda. De igual forma, la energía que sale de la estructura hacia el aire es una salida para la estructura y una entrada para el campo acústico. Antes de hablar de pérdida hay que definir el sistema.
La vibración estructural puede decaer por fricción interna, pérdidas en las uniones, efectos termoviscosos del aire y radiación sonora. Los primeros procesos disipan energía de forma irreversible en calor; la radiación la transporta al campo acústico. Todos pueden contribuir al amortiguamiento equivalente de la estructura, pero no significan que toda la energía se convierta en calor dentro de la madera.
La transferencia de energía local debido al acoplamiento también es diferente de estos procesos irreversibles. Si el desplazamiento de un solo punto se vuelve menor, puede deberse a un cambio a otro componente, otra dirección de vibración u otro modo; Si la presión sonora de un solo punto disminuye, también puede deberse a que las contribuciones de diferentes campos sonoros se anulan entre sí. Sólo considerando juntos los límites del sistema, el movimiento y la potencia podremos tener una base para hablar sobre el paradero de la energía.
¿Por qué se relacionan un pico estrecho y una caída larga?
En un modo aproximadamente aislado y poco amortiguado, con las demás condiciones constantes, menores pérdidas suelen dar un pico más estrecho y una vibración libre que decae más despacio. Mayores pérdidas ensanchan el pico y aceleran la caída. Son dos manifestaciones de la misma dinámica en frecuencia y tiempo, no dos efectos independientes.
Q ≈ fₙ / Δf
Q es un factor adimensional que expresa la agudeza de la resonancia; fₙ es la frecuencia natural y Δf, el ancho de banda de media potencia. La aproximación requiere modos separables y poco amortiguados. Q no puntúa la calidad del instrumento.
Como ejemplo independiente, un modo de 220 Hz tarda unos 0,60 segundos en perder 60 dB de amplitud con Q=60, o 0,20 segundos con Q=20. Estos tiempos describen ese modo en decaimiento libre. No son la duración de toda la nota ni el tiempo de reverberación de una sala. Incluso con el mismo Q, distintas frecuencias producen tiempos de decaimiento diferentes en segundos.
Al estimar la amortiguación, también es importante distinguir si se trata de amplitud, energía o decibeles. Bajo la misma forma de movimiento, la energía cambia aproximadamente con el cuadrado de la amplitud; pero al utilizar sus definiciones correctas de decibelios, las dos descripciones pueden ser consistentes. La velocidad de caída del mantenimiento de pico en el software de espectro, o el ancho de línea de un determinado armónico en la FFT de grabación, no pueden considerarse como la amortiguación modal del cuerpo de la guitarra sin análisis.
El tono no es un espectro congelado
Una nota contiene componentes que pueden decaer a velocidades distintas. Si los agudos destacados al principio se debilitan después, cambia la mezcla entre ataque, cuerpo y cola del sonido. El vídeo usa como ejemplo intuitivo la desaparición temprana de agudos frente a graves; para una guitarra, nota y posición concretas debe verificarse componente por componente. No es una ley universal.
Un timbre que cambia no exige que los parámetros del sistema cambien. Incluso un sistema lineal de parámetros fijos puede producir proporciones espectrales variables si sus componentes decaen a ritmos distintos. La respuesta al impulso y la convolución permiten describir esa memoria temporal.
El vídeo plantea que una guitarra sin amortiguamiento podría vibrar indefinidamente sin emitir sonido audible. La idea recuerda que, si la estructura sigue enviando energía al sonido y nadie la repone, su reserva disminuye: radiar sonido es ya una vía de amortiguamiento. En el mismo modelo no pueden coexistir ausencia total de amortiguamiento y radiación continua sin aporte externo. Esto no implica que convenga maximizar la fricción interna ni una regla universal de «más volumen, menos sustain».
Descomponer el «desvanecimiento lento» en cantidades comparables
Amortiguamiento en frecuencia y en el tiempo
Modelo didáctico ajustablePruébalo: Mantén la frecuencia y sube Q. Después mantén Q y sube la frecuencia. Un mismo Q no implica la misma duración en segundos.
Ruido de fondo y batimientos
La caída observada en una grabación también está limitada por el ruido de fondo. Cuando una componente queda enterrada en él, resulta difícil seguir estimándola; dejar de verla no significa que el movimiento mecánico llegue exactamente a cero. Dos frecuencias próximas pueden producir batimientos, alternando refuerzo y debilitamiento. Un valle de la envolvente no demuestra una pérdida repentina de energía: las componentes pueden volver a reforzarse.
Por lo tanto, antes de dar un número al sonido en decaimiento, conviene indicar qué segmento, qué banda de frecuencia, qué cantidad de amplitud se está analizando, si se ha abandonado la excitación continua y si la relación señal-ruido efectiva es suficiente. Es más confiable verificar entre sí el dominio del tiempo, el dominio de la frecuencia y la información de fase del mismo dato que deducir directamente la calidad de la estructura a partir de una hermosa línea descendente.
7. La convolución en la acústica de la guitarra
Video correspondiente aproximadamente 05:30–06:03
Divida el impulso continuo en muchas pequeñas contribuciones
Intente dividir las fuerzas dinámicas en el puente de la guitarra en muchos segmentos pequeños que llegan uno tras otro. Cada pequeño empujón puede dejar una respuesta en el sistema definido; Siempre que esté bajo aproximación lineal, esta respuesta se puede mover según el momento en que ocurre, escalar según la fuerza del impulso y luego sumar todas las contribuciones que todavía existen al mismo tiempo. Este proceso es convolución.
Una respuesta posterior desencadenada por un impulso de fuerza muy corto puede ayudar a comprender el significado de la respuesta al impulso. No solo registra el movimiento inicial, sino también la relación de fase, el retraso y la atenuación posteriores. Los impulsos del pasado todavía pueden influir en el presente, por lo que el cuerpo de la guitarra es como un «ecualizador de memoria». No hicimos que la energía pasara por un proceso adicional, sino que encontramos un método de cálculo para conectar la entrada a la memoria del sistema.
Salida = entrada ∗ respuesta al impulso
El asterisco indica convolución, no multiplicación ordinaria de dos números al mismo tiempo. Las definiciones de entrada, salida y respuesta deben coincidir entre sí, como la fuerza del puente en una dirección específica y la presión sonora en una ubicación fija.
Construir una convolución término a término
Modelo didáctico ajustablePruébalo: Elige signos alternos y añade las entradas una a una. Observa cómo unas respuestas se refuerzan y otras se cancelan según el instante.
El diagrama de caja negra es útil, la definición de la interfaz no se puede omitir
El dibujo a mano condensa las cosas en tres partes: cómo llega la entrada, cómo responde toda la guitarra y dónde se observa la salida. Es adecuado para organizar ideas, pero eso no significa que cualquier forma de onda de la cuerda pueda guardarse en una caja llamada «Guitar Body EQ» tal como está. Si la entrada se define como una fuerza de puente, la unidad de respuesta y el límite del sistema deben corresponder a la fuerza de puente; si la entrada se refiere a la forma de la cuerda antes de soltar el dedo, también se requiere una descripción dinámica completa a partir del estado inicial.
Masa, rigidez, geometría y condiciones de contorno son parámetros del sistema, distintos de una señal de excitación que varía en el tiempo. Mover el punto de pulsación modifica principalmente la entrada; cambiar apoyo, estructura o carga de aire puede modificar el sistema. Así distinguimos comparar distintas entradas sobre el mismo sistema de comparar distintos sistemas con una entrada equivalente.
Cambie al dominio de frecuencia, se deben conservar tanto la amplitud como la fase.
Convierta la misma forma de onda al dominio de la frecuencia y la convolución corresponde a multiplicar el espectro de entrada y la respuesta de frecuencia compleja frecuencia por frecuencia. Las amplitudes se multiplican, las fases se suman: la salida de algunas frecuencias es relativamente más pronunciada, otras son más débiles y la alineación temporal de cada componente también cambiará. Tomar sólo una curva de amplitud no es suficiente para afirmar que todos los inicios y finales han sido reconstruidos con precisión.
Los modos, acoplamientos, amortiguación y condiciones de propagación definidos dentro de la respuesta se han reunido en esta respuesta. Después de convolucionar la entrada con ella, el resultado ya tiene la atenuación correspondiente; si lo multiplicamos por una «envolvente de amortiguación» sin ninguna base, es posible calcular la misma pérdida dos veces. De la misma manera, el efecto de aire que se ha puesto en la respuesta de acoplamiento general no debe repetirse como un ecualizador independiente.
La forma breve funciona, pero los límites del sistema deben ser consistentes
Si la entrada es la fuerza real en el puente medida simultáneamente, la respuesta debe corresponder al lado que la recibe: cuerpo, aire y posición de escucha. No debe añadir otra vez la interacción de la cuerda ya contenida en esa fuerza interna. Si se predice el conjunto desde que se suelta el dedo, hay que tratar los estados iniciales de cuerda, estructura y aire. En ese caso, la fuerza del puente es un resultado interno del cálculo, no otra fuerza externa independiente.
La energía ya almacenada al soltar la cuerda también debe quedar representada mediante el historial de entrada o las condiciones iniciales. En una cadena externa de grabación y reproducción pueden combinarse respuestas cuando coinciden interfaces, unidades y condiciones. Las partes internas con interacción mutua no pueden separarse arbitrariamente en cajas unidireccionales.
Esta descripción requiere que el sistema sea aproximadamente lineal y estable durante las pruebas. Si duplicar la entrada puede hacer que la respuesta cambie en la misma proporción y si se pueden superponer múltiples entradas son formas intuitivas de comprender la aproximación lineal. Los artefactos obvios, el recorte, los contactos de gran amplitud y el procesamiento como la ganancia y la compresión automáticas pueden destruir las condiciones aplicables del modelo lineal fijo. La acústica de una guitarra acústica requiere modelos, y también es necesario saber en qué momento los modelos son insuficientes.
8. Desde el cuerpo de la guitarra hasta la habitación, el sonido alrededor de una misma guitarra no es el mismo
Video correspondiente aproximadamente 06:04–06:32

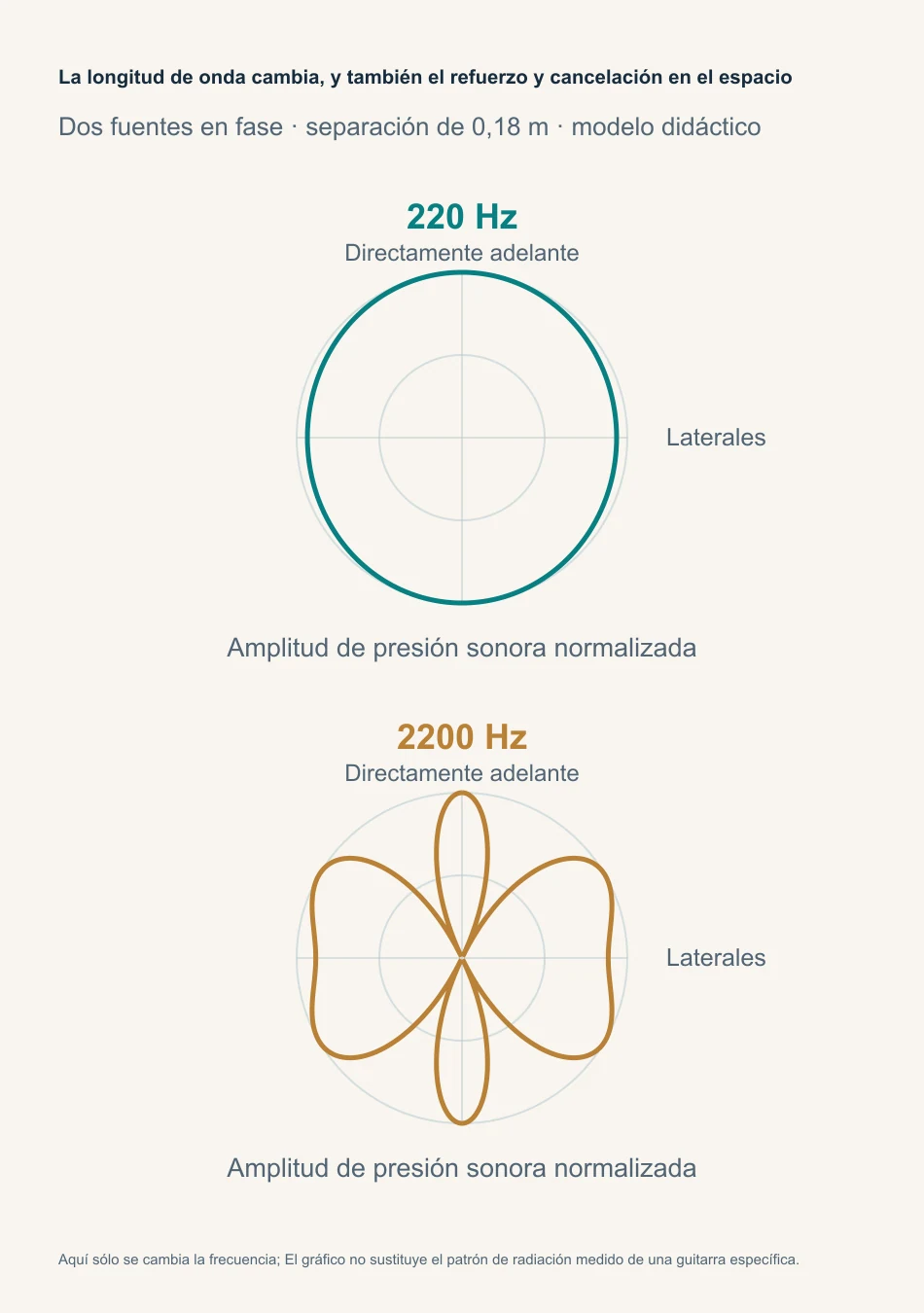

Lo que se propaga hacia afuera es perturbación y energía
El movimiento cerca de la parte superior, la parte posterior y la boca crea compresiones y rarefacciones alternas en el aire circundante. En las ondas sonoras de pequeña amplitud, las partículas de aire oscilan principalmente cerca de la posición de equilibrio; lo que se propaga hacia afuera es una perturbación de presión y energía, no una bola de aire que vuela desde la guitarra hasta el oído. Separando «el aire se mueve» de «el aire se envía como un todo», las ondas sonoras ya no son tan misteriosas.
Se debe sumar la presión sonora aportada por diferentes zonas del cuerpo de la guitarra a un mismo punto de recepción con sus respectivas distancias de propagación y fases. En algunas direcciones se puede mejorar, en otras se puede compensar parcialmente. A medida que cambia la frecuencia, cambia la relación entre la longitud de onda y las dimensiones del cuerpo de la guitarra, por lo que el patrón de radiación espacial de la misma guitarra no seguirá siendo el mismo en todas las frecuencias.
Una posición de micrófono no puede representar todo el campo sonoro
Las superficies de igual presión del vídeo hacen visible una distribución espacial. Al mover el oído o el micrófono puede cambiar la proporción entre componentes aunque la guitarra y el gesto sean iguales. Un gran movimiento de una zona de la tapa no garantiza radiación eficiente en todas las direcciones: también importan las fases entre zonas.
La presión en un punto no equivale a toda la potencia acústica radiada por la guitarra. Una cancelación local no implica menor sonido en todas las direcciones ni desaparición de energía. Para comparar proyección o eficiencia hay que definir distancia, dirección, banda y método de medición. Una curva de micrófono no describe por sí sola todo el espacio.
Las habitaciones también traen reflejos. El sonido directo y el sonido reflejado toman caminos diferentes y se suman con diferentes fases en el micrófono: algunas frecuencias se realzan, otras se debilitan y el sonido puede parecer hueco, fino, espeso o coloreado. Cambiar la distancia y el ángulo del micrófono también cambiará el muestreo directo del sonido, la relación de reflexión y la relación de fase; Esto no significa que el propio cuerpo de la guitarra haya cambiado su estructura en ese momento.
9. De la presión sonora en los oídos al timbre que reconocemos
Vídeo correspondiente entre las 06:33 y las 06:55

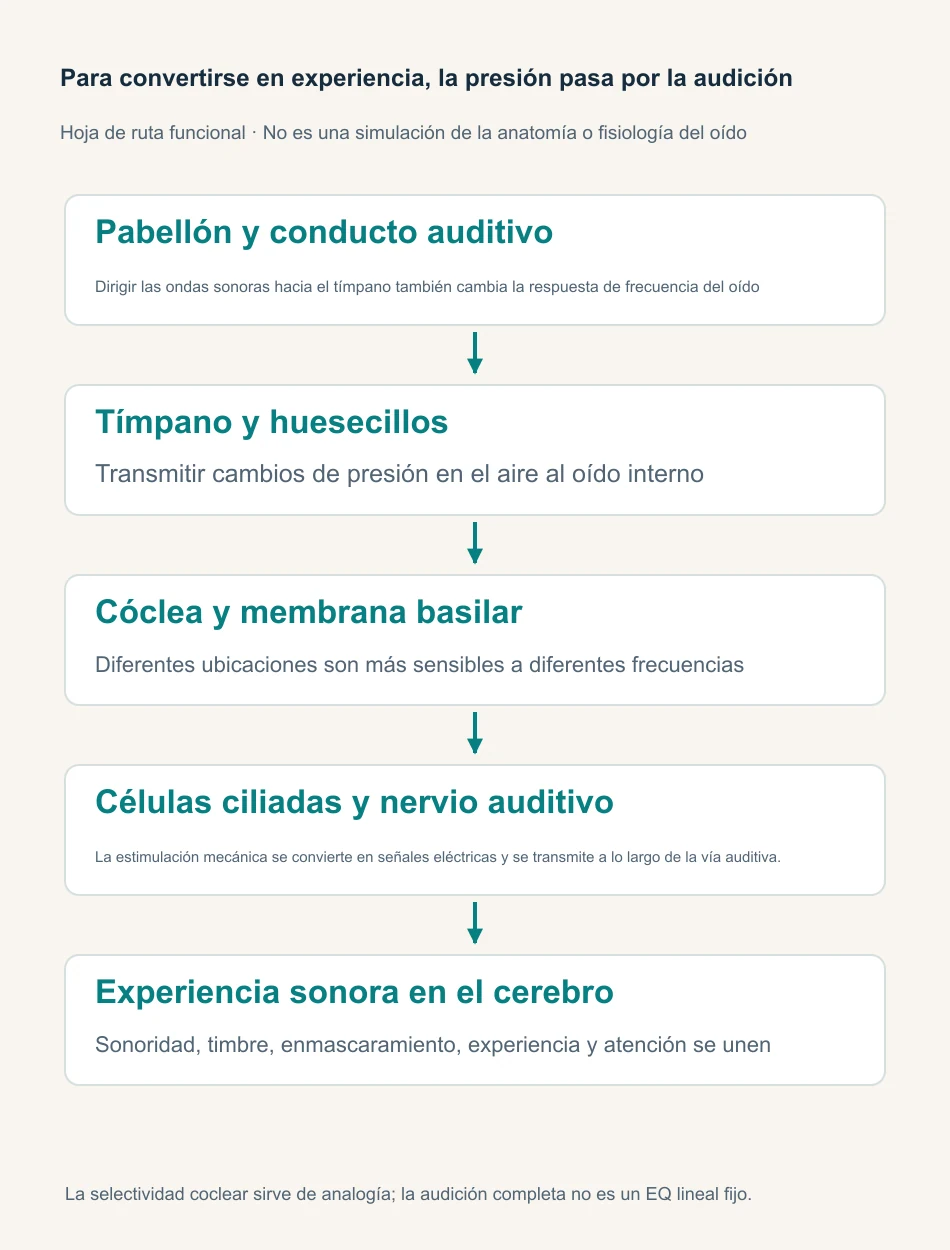

La selectividad de frecuencia de la cóclea proporciona una entrada intuitiva
Después de que las ondas sonoras llegan al oído externo, primero pasan a través del pabellón auricular y el canal auditivo, luego impulsan la membrana timpánica y los huesecillos del oído medio, y luego impulsan el líquido y las estructuras de la cóclea. Diferentes ubicaciones de la membrana basilar coclear son más sensibles a diferentes frecuencias: el área más cercana a la base está sesgada hacia las frecuencias altas, y hacia la parte superior, está sesgada hacia las frecuencias bajas. Las células ciliadas convierten la estimulación mecánica en señales eléctricas, que se transmiten al cerebro a través de la vía auditiva.
Onda longitudinal y transformación auditiva
Modelo didáctico ajustablePruébalo: Fíjate en la partícula roja y después en la zona de compresión que avanza. Aumenta la frecuencia y observa cómo disminuye la longitud de onda.
El vídeo compara la cóclea con un analizador de espectro. Es útil para entender su selectividad espacial por frecuencia, pero oír no termina al obtener un espectro. La cóclea tiene mecanismos activos y no lineales; la codificación nerviosa y la percepción cerebral tampoco equivalen a un ecualizador lineal fijo. Para el recorrido auditivo básico, consulta Descripción del NIDCD.
Las diferencias físicas y qué sonido te gusta son dos cosas relacionadas
La percepción depende también de sonoridad, enmascaramiento, evolución temporal, reproducción, atención y experiencia. Que una componente aparezca en una gráfica no garantiza que sea igual de audible en un contexto musical. Dos diferencias físicas tampoco tienen por qué producir diferencias subjetivas igualmente claras. La anatomía del oído, la audición y las preferencias varían entre personas.
Esto no quiere decir que las mediciones objetivas no tengan valor. La medición puede ayudar a confirmar «qué cantidad física ha cambiado y cuánto ha cambiado», y la escucha estandarizada puede ayudar a determinar «bajo qué condiciones se puede escuchar la diferencia y si es preferible». Conectar dos piezas de evidencia respalda una discusión clara en lugar de simplemente informar un buen número o simplemente decir «suena más avanzado» como sustituto de la razón.
10. De «suena distinto» a una explicación verificable
El video muestra la idea de medición aproximadamente a las 02:58, y regresa a toda la cadena causal desde aproximadamente las 07:00
Primero identifique el problema y luego decida qué medida utilizar
Para saber qué componentes llegan al micrófono en una pulsación puedes analizar la grabación. Para conocer cómo se mueven puente o tapa ante una fuerza definida necesitas medir entrada y respuesta estructural. Para identificar un modo global hacen falta, además, relaciones de fase entre varios puntos y un procedimiento de identificación. La pregunta determina el método y las pruebas necesarias.
El analizador de espectro muestra componentes y cambios de una señal. Pero los picos de una grabación dependen también de armónicos de la cuerda, cuerpo, espacio, micrófono y ventana de análisis. Sin entrada conocida ni definición de lo que se mide, no son automáticamente una lista de modos del cuerpo. Llamar a un pico «frecuencia natural de la tapa» puede saltarse precisamente el paso que exige demostración.
Normalizar la entrada del martillo y la respuesta láser
Modelo didáctico ajustablePruébalo: Duplica la fuerza del golpe: observa cómo cambia la velocidad mientras la movilidad permanece igual. Después elige una posición próxima al nodo. El segundo pico se debilita, pero eso no significa que el modo desaparezca.
Qué permite conocer una fotografía del ensayo
El láser, el osciloscopio y el ordenador ilustran cómo observar el movimiento estructural. El vibrómetro puede medir la componente de velocidad en la dirección del haz sin añadir un sensor al punto. Sin embargo, la reflexión óptica, la geometría y la orientación influyen en el registro. Un mapa de colores del cuerpo en la pantalla no permite, por sí solo, asignar el patrón a un modo identificado.
Combinar martillo y láser: más allá de golpear y mirar el espectro
El martillo con sensor registra la fuerza real durante un contacto breve. El vibrómetro mide la velocidad superficial en una dirección, no todo el movimiento tridimensional. Si ambas señales se guardan sincronizadas, puede estimarse la respuesta fuerza–velocidad dentro de la banda válida. Con un micrófono fijo como salida, se estudia la respuesta fuerza–presión sonora en esa posición.
No basta con dividir dos espectros arbitrarios. La punta y el golpe determinan la banda excitada; un segundo contacto añade una entrada no deseada. Ventanas, ruido, coherencia y promedios afectan a la estimación. La coherencia ayuda a evaluar la relación entre señales, pero un valor alto no prueba por sí solo que el sistema, la linealidad y todos los ajustes sean correctos.
Al recorrer varios puntos se mantienen una referencia común de amplitud y fase y las mismas condiciones de contorno. Con esas respuestas complejas y un modelo apropiado se pueden identificar frecuencias, formas modales y amortiguamiento. Una animación bajo excitación continua a una frecuencia muestra primero una respuesta forzada. Sin identificación adicional no debe etiquetarse como un modo aislado.
De un golpe a una respuesta y una forma de vibración fiables
El ensayo de la foto convierte un contacto breve en una entrada registrada. Los golpes no tienen que ser idénticos, pero deben quedar dentro del rango lineal y medirse. Así se relaciona cada salida con su entrada, en lugar de comparar solo la altura de dos picos. La posición y dirección del golpe deben fijarse o identificarse para no confundir un cambio de entrada con otro de estructura.
Comprobar la calidad de la medición
Después se comprueba si hay recorte, doble contacto, falta de sincronización o energía insuficiente en la banda analizada. Repetir permite evaluar la estabilidad, pero promediar no elimina un error sistemático. Un sensor de contacto añade masa y depende del montaje; una medida sin contacto también exige verificar orientación óptica y calidad de señal.
Condiciones mínimas para una comparación trazable
- Guitarra y condiciones de contorno: Modelo de cuerda, edad de la cuerda, afinación, temperatura y humedad, método de soporte o sujeción; si las cuerdas están libres o amortiguadas. Los dos estados de las cuerdas corresponden a sistemas diferentes y no deben mezclarse en la misma respuesta de frecuencia.
- Entrada y salida: Posición, dirección y control de la pulsación o golpe; ubicación, dirección y distancia de la medida de vibración o sonido; ejes, unidades y normalización de las curvas.
- Repetición y tratamiento de datos: Repeticiones válidas, criterios de descarte, muestreo, ventanas, ruido y banda útil. Conserva los registros originales sin igualar su sonoridad.
Las grabaciones siguen siendo útiles: define qué pueden responder
Una grabación publicada recoge una cadena completa: interpretación, cuerda, cuerpo, radiación, sala, micrófono, procesamiento, reproducción y oyente. Normalmente no permite deducir de manera única las propiedades de cada etapa. Causas distintas pueden generar espectros parecidos. Por eso, más brillo no demuestra por sí solo que una madera, un varetaje o un parámetro estructural sean mejores.
Una grabación controlada sí permite comparaciones relativas útiles. Para comparar dos guitarras bajo unas condiciones, fija cadena y posiciones, alterna interpretaciones, repite y documenta. Para centrarte en el timbre, crea además copias con sonoridad igualada que reduzcan el efecto de «suena más fuerte». Una escucha a ciegas puede reducir expectativas; conserva la descripción de límites como la repetibilidad del gesto.
Las copias de sonoridad igualada no demuestran cuál genera más presión o radia con mayor eficiencia ante la misma entrada. Eso requiere datos originales calibrados y una entrada definida. Tampoco conviene reducir respuesta en frecuencia, caída, radiación, comodidad al tocar y preferencias a una única nota: cada aspecto responde a una pregunta distinta.
Separar las variables de la cadena de grabación
Modelo didáctico ajustablePruébalo: Pon la reflexión en 0 y cambia solo el ángulo. Después fija el ángulo e incorpora la reflexión poco a poco. Valora si los cambios pueden seguir atribuyéndose a la guitarra por sí sola.
11. Devolviendo la acústica de la guitarra acústica a una comparación práctica
Comparación 1: misma guitarra, distinta posición de pulsación
Mantén cuerda, nota, postura y micrófono; alterna pulsaciones cerca del puente y del centro procurando repetir contacto y liberación. Compara ataque, cuerpo y caída por separado. Puedes poner el espectro junto al gráfico interactivo, pero el modelo predice proporciones iniciales de desplazamiento y la grabación incluye también cuerpo, radiación y captación. No tienen que coincidir línea por línea.
Si es posible, controla y anota el desplazamiento lateral, recordando que no garantiza igual energía de entrada. El experimento responde cómo cambia la grabación de una misma guitarra al cambiar la excitación. No convierte una posición de pulsación en el timbre único e invariable de ese instrumento.
Comparación 2: conservar la referencia de entrada y mover la observación
Con un martillo registrado de forma sincronizada, conserva apoyo, punto y dirección del golpe y mide sucesivamente varias posiciones estructurales o acústicas. Observa qué rasgos se repiten y cuáles dependen mucho de la posición; contrástalos con formas y direcciones del movimiento. Usa una escala común: normalizar cada curva por su máximo oculta parte de las diferencias absolutas.
Para una grabación normal, también puede intentar fijar la posición de la interpretación y cambiar la posición del micrófono para comparar, pero la repetibilidad de cada interpretación será una limitación y no puede reemplazar completamente la medición de la respuesta sincrónica. Los registros de cambios de espacio, dirección y distancia deben mantenerse separados de los registros de «mediciones repetidas en las mismas condiciones» para evitar atribuir todas las diferencias a la estructura de la guitarra.
Comparación 3: registrar por separado la diferencia y la preferencia
Al escuchar, evita reducir enseguida toda diferencia a «bueno» o «malo». Describe primero el ataque, la prominencia de una banda y la evolución de la caída. Contrástalo después con los datos en la ventana elegida. El centroide espectral puede resumir la distribución, pero hay que indicar ponderación por amplitud o potencia, banda y ventana temporal. Un valor mayor no significa automáticamente mejor timbre.
Separar la distinción de la preferencia
Para comparar preferencias, conserva el original y prepara copias con sonoridad igualada; aleatoriza el orden o utiliza una prueba a ciegas. Registra por separado si puedes distinguirlas de forma consistente y cuál prefieres. Para presión o eficiencia con la misma entrada, vuelve a los registros originales sin igualación y a su calibración correspondiente.
Que cada conclusión vuelva a su evidencia
Un registro útil reúne tres niveles. Primero, condiciones: cuerdas, nota, apoyo, entrada y posición de medida. Después, observaciones: qué banda o respuesta cambió y cuándo. Por último, interpretación y posibles causas alternativas. Así podrás comprobarla al modificar un parámetro o repetir el ensayo.
Escucha de nuevo e intenta volver a poner la diferencia donde sucedió
Al volver a pulsar una cuerda, sigue el recorrido: el dedo establece el estado inicial; la cuerda ejerce fuerza sobre el puente y recibe su reacción; estructura y aire responden en modos acoplados; las componentes decaen; las ondas se refuerzan o cancelan en el espacio y llegan a la percepción, directamente o mediante grabación y reproducción. No son procesos aislados en una fila, sino distintas ventanas para entender el mismo fenómeno.
Todavía nos puede gustar un sonido primero y luego entenderlo poco a poco. Lo que la ciencia proporciona no es una razón para cancelar los sentimientos, sino para aclarar las explicaciones sobre los sentimientos.Volver al vídeo y recorrer de nuevo una pulsación.
Fuentes y lecturas adicionales
El artículo sigue el vídeo de Bilibili «Fundamentos físicos de la guitarra acústica: el resplandor del universo» y utiliza su guion detallado «Antes de oír» para ampliar teoría, métodos y condiciones de validez. Los tiempos corresponden a la versión de unos 8 minutos y 16 segundos. Se distinguen esquemas conceptuales, cálculos didácticos y fotografías de mediciones del sitio. Colores, escalas y condiciones se interpretan según cada leyenda; una foto no sustituye un registro completo. Los gráficos interactivos representan relaciones bajo las condiciones indicadas.
- UNSW: Cuerdas, Ondas Estacionarias y Armónicos
- Resonancia de Helmholtz y correcciones para la guitarra — UNSW
- UNSW: Medidas acústicas de guitarra y dirección de radiación
- NIDCD: Cómo escuchamos los sonidos
- ESA: Oscilaciones acústicas y formación de estructuras en el universo temprano
- Kepma: Fundamentos de los conceptos modales de guitarra
- NI: Comprensión de las FFT y las funciones de ventana
- Polytec: Principios básicos de la vibrometría láser Doppler
