Introducción al modelado acústico de la guitarra

Introducción

La guitarra acústica no es solo un instrumento musical muy popular, sino también un complejo sistema transductor de múltiples etapas. Su función central consiste en convertir la energía mecánica de alta impedancia y baja amplitud generada al pulsar las cuerdas en energía acústica de baja impedancia y alta amplitud —ondas sonoras— capaz de radiarse hacia el aire circundante. Modelar acústicamente la guitarra exige explorar a fondo la cadena física completa que va desde la entrada de energía hasta la percepción auditiva final. Este artículo se propone analizar de manera sistemática ese proceso, descomponiendo la guitarra en un sistema que puede modelarse y comprenderse mediante los principios de la física.

Este análisis parte del elemento impulsor más básico del sistema —la cuerda que vibra— para examinar su mecanismo físico como generador de la señal inicial. A continuación se estudia en profundidad el cuerpo de la guitarra, explicando cómo actúa como un sofisticado filtro mecánico y amplificador acústico que moldea y refuerza la señal primaria producida por las cuerdas. Sobre esa base, consideramos la guitarra como un sistema vibratorio acoplado formado por las cuerdas, la tapa armónica, el fondo y los aros, y la cámara de aire interior, y analizamos cómo la interacción dinámica entre los componentes engendra las resonancias características del instrumento. Además, la ciencia de materiales desempeña un papel crucial en la acústica de la guitarra, por lo que aquí se cuantifica cómo los parámetros físicos de las distintas maderas determinan el timbre del instrumento. Por último, trascendemos la acústica física para adentrarnos en la psicoacústica y examinar cómo el sistema auditivo humano descodifica y percibe, en última instancia, estos fenómenos físicos objetivos como música rica en emoción y color. Mediante esta serie de análisis progresivos, el artículo busca ofrecer un primer modelo científico de las características acústicas de la guitarra que ayude al lector a comprender mejor este instrumento.

Parte I: El motor primario: la física de la cuerda vibrante

En todo el sistema acústico de la guitarra, la cuerda es la fuente inicial de la «señal de entrada». Su patrón de vibración determina el conjunto de frecuencias iniciales del sonido del instrumento y sus amplitudes relativas; todos los procesos acústicos posteriores son modulación y procesamiento de esa señal inicial (para un sistema lineal e invariante en el tiempo como una señal de audio, ello equivale esencialmente a un procesado de EQ, una convolución).

1.1 El origen de la altura tonal: propagación y reflexión de las ondas

Cuando se pulsa la cuerda de una guitarra, ondas transversales que contienen múltiples frecuencias se propagan en ambas direcciones a lo largo de ella. Al alcanzar los dos puntos fijos de los extremos (la cejuela y la silla), las ondas se reflejan. Como los extremos están fijos, la onda reflejada sufre una inversión de fase, es decir, la forma de onda se invierte verticalmente. Esta inversión es clave para la formación de ondas estacionarias, pues garantiza que en los extremos fijos haya siempre un nodo de desplazamiento nulo. Las ondas incidentes y reflejadas, de sentido opuesto pero idéntica forma, se superponen y producen interferencias.

1.2 Ondas estacionarias y serie armónica

En el régimen de onda estacionaria, existen sobre la cuerda puntos que permanecen siempre inmóviles (nodos) y puntos de amplitud máxima (antinodos), de modo que la forma de onda conjunta parece «estática».

En una cuerda de longitud L, solo se forma una onda estacionaria estable cuando un número entero de semilongitudes de onda coincide exactamente con la longitud de la cuerda. Esta condición física se expresa con la fórmula:

\lambda_n = \frac{2L}{n}

La condición de cuantización de la longitud de onda hace que la cuerda solo pueda vibrar en una serie discreta de frecuencias específicas, que constituyen la serie armónica:

• Frecuencia fundamental (n=1) : es la frecuencia de vibración más baja, f₁, con λ₁=2L₁. El oído humano percibe principalmente la frecuencia fundamental como la altura de la nota.
• Armónicos/parciales (n>1) : vibraciones de frecuencia más alta que son múltiplos enteros de la fundamental, es decir, f_n= n*f₁. Estos componentes agudos normalmente no se perciben como alturas independientes, sino que se funden con la fundamental para conformar el timbre característico de la cuerda. La presencia de los armónicos y sus intensidades relativas son la clave que distingue un sonido musical rico y pleno de un tono senoidal monótono y puro.

Esta restricción física revela un principio profundo: la cuerda de la guitarra no es un cuerpo vibrante arbitrario, sino un generador de señal cuantizado. No produce ruido aleatorio, sino una señal inicial con una estructura matemática estricta y rica en armónicos. Esa señal estructurada es la base de la resonancia y el filtrado posteriores del cuerpo, y constituye también la raíz física de la teoría de la armonía musical.

1.3 La ecuación de la altura: la física de la afinación

La frecuencia de vibración f viene determinada por la velocidad de la onda ν y la longitud de onda λ, conforme a la ecuación universal de las ondas: f = ν/λ. Sustituyendo la condición de longitud de onda de la onda estacionaria se obtiene la fórmula de la frecuencia del armónico n-ésimo:

f_n = \frac{nv}{2L}

En la cuerda, la velocidad de propagación ν de la onda no es constante: depende de las propiedades físicas de la propia cuerda, a saber, la tensión T y la densidad lineal μ (masa por unidad de longitud).

v = \sqrt{\frac{T}{\mu}}

Sustituyendo la expresión de la velocidad de la onda en la fórmula de la frecuencia, obtenemos el modelo físico completo que describe la frecuencia de vibración de la cuerda de la guitarra:

f_n = \frac{n}{2L} \sqrt{\frac{T}{\mu}}

Esta ecuación revela con precisión todos los medios físicos de que disponen el intérprete y el lutier para controlar la altura:

• Cambiar la longitud : cuando el intérprete pisa la cuerda sobre un traste, la longitud vibrante efectiva se acorta y, según la fórmula, la frecuencia f aumenta, elevándose la altura. Es la forma principal de ejecutar melodías.
• Cambiar la tensión : girar las clavijas modifica la tensión de la cuerda. Aumentar la tensión T eleva la velocidad de la onda y la frecuencia, y con ello la altura. Este es el principio básico de la afinación de la guitarra.
• Cambiar la densidad lineal : las seis cuerdas de la guitarra difieren en grosor y a veces en material. Las cuerdas graves, más gruesas, presentan una mayor densidad lineal μ y, a igual longitud efectiva y tensión, su velocidad de onda es menor y su frecuencia fundamental más baja.

Esta ecuación central revela la profunda interrelación entre los parámetros del diseño del instrumento. Para lograr la tesitura deseada es necesario equilibrar la longitud efectiva de la cuerda (la escala), el material (que influye en μ) y la tensión T que la estructura puede soportar. Por ejemplo, para obtener notas más graves sin que la cuerda quede demasiado floja (T baja) ni demasiado larga (T alta), la única opción es aumentar su masa por unidad de longitud. Por eso las cuerdas graves son más gruesas y suelen llevar un entorchado metálico sobre el núcleo para añadir masa. El trabajo del lutier no es solo creación artística: consiste en resolver una ecuación física multivariable hasta alcanzar el equilibrio óptimo entre acústica y estructura.

1.4 El espectro inicial

La manera y el lugar de pulsado (el «mecanismo de excitación») determinan cómo se reparte la energía inicial entre la frecuencia fundamental y los armónicos. Pulsar en el centro de la cuerda excita sobre todo la fundamental y produce un sonido suave y pleno; pulsar cerca del puente excita más armónicos superiores y genera un sonido más «brillante» o «punzante». Este conjunto de frecuencias armónicas y sus amplitudes iniciales se denomina espectro inicial y es la señal acústica primaria que el cuerpo de la guitarra habrá de procesar.

Para una visualización más detallada de la vibración de la cuerda, haga clic aquí.

Parte II: El motor acústico: el cuerpo de la guitarra como resonador y radiador

En esta parte se analiza cómo el cuerpo de la guitarra recibe la energía vibratoria de las cuerdas y la convierte en sonido audible. El cuerpo no es una caja pasiva, sino un filtro acústico activo y complejo, así como radiador, que moldea decisivamente el timbre final de la guitarra.

2.1 La tapa armónica: la membrana vibratoria principal

La primera función del cuerpo es amplificar el sonido de las cuerdas. Una cuerda que vibra aislada solo perturba una cantidad mínima de aire debido a su reducidísima superficie, por lo que su sonido es sumamente débil. La tapa armónica, también llamada tabla armónica (Soundboard), es el componente más crucial de la producción sonora. Actúa como una gran membrana que recibe la energía vibratoria de las cuerdas a través de la silla y el puente. Su amplia superficie puede impulsar una gran masa de aire y radiar ondas sonoras hacia el exterior con mucha más eficacia que las propias cuerdas.

Las maderas empleadas para la tapa (pícea, cedro) se eligen normalmente por su elevada «relación rigidez-peso». Esto significa que vibran con eficiencia y, al mismo tiempo, soportan la enorme tracción estática de las cuerdas sin deformarse en exceso.

2.2 El bracing y el control de los modos de vibración

Las barras (bracing) son estructuras de refuerzo de madera encoladas en la cara interior de la tapa armónica, y cumplen dos funciones clave que a menudo resultan contradictorias entre sí:

1. Soporte estructural: la delgada tapa debe soportar una tracción total de las cuerdas de hasta 80 kg; el sistema de barras le aporta la resistencia necesaria y evita que se hunda o deforme.
2. Modelado del timbre: el patrón de disposición de las barras determina el modo en que vibra la tapa. Al añadir rigidez en zonas específicas, el bracing controla la forma, la posición y la frecuencia de los modos de vibración de la tapa. El objetivo del lutier es hallar el equilibrio perfecto entre rigidez (que garantiza el sustain y la claridad de las notas) y flexibilidad (que garantiza el volumen y la respuesta dinámica).

Esta doble función convierte el sistema de barras en algo más que un refuerzo estructural: es, en cierto modo, la «placa de circuitos acústicos» de la guitarra. Guía de manera activa las trayectorias del flujo de energía vibratoria sobre la tapa y la obliga a vibrar según patrones específicos acordes con la estética musical. Los distintos diseños de bracing (en X, en abanico, V-Class) son como diferentes diseños de circuito: ante la misma señal de entrada (la vibración de las cuerdas), producen salidas radicalmente distintas (el timbre).

Entre los patrones de bracing más habituales y sus efectos acústicos figuran:

• Bracing en X (X-Bracing): es casi el estándar de la industria en las guitarras de cuerdas metálicas. La estructura cruzada en forma de «X» ofrece un soporte firme bajo el puente y, a la vez, permite que distintas zonas de la tapa vibren libremente. Es célebre por producir un timbre equilibrado: al controlar eficazmente los principales modos de vibración, ofrece una buena respuesta tanto en graves como en agudos. Las «barras de tono» (Tone Bars) y los «refuerzos digitales» (Finger Braces) adicionales afinan todavía más el equilibrio de los modos.
• Bracing en abanico (Fan Bracing): la configuración estándar de la guitarra clásica (de nailon). Las barras dispuestas en abanico se irradian desde debajo de la boca. Este diseño es más ligero y flexible, se adapta a la menor tensión del nailon y excita con eficacia el modo monopolar (de respiración) de la tapa, contribuyendo al timbre cálido y pleno de la guitarra clásica.
• Bracing V-Class: una innovadora propuesta moderna de Taylor concebida para controlar por separado la rigidez de la línea central de la tapa (paralela a las cuerdas) y la flexibilidad transversal. Según se afirma, este diseño aumenta el sustain mediante la rigidez, incrementa el volumen mediante la flexibilidad y mejora la afinación al generar patrones de vibración más ordenados.
• Bracing en K: un diseño creado por Kepma mediante optimización topológica y ensayos modales con láser, que combina una eficaz resistencia al cabeceo hacia delante del mástil por la carga de las cuerdas y al abombamiento o hundimiento de la tapa, la ligereza de peso y una respuesta sensible al tacto de los dedos.

2.3 Visualización de la vibración: figuras de Chladni y modos de vibración

Los complejos patrones de vibración de la tapa de la guitarra a distintas frecuencias de resonancia pueden visualizarse mediante las figuras de Chladni (Chladni Patterns). En el experimento se esparce arena fina sobre la tapa y se hace vibrar la placa con señales de frecuencia específica. Los granos de arena son expulsados de las regiones antinodales de fuerte vibración y se acumulan sobre las líneas nodales estacionarias (Nodal Lines), revelando con nitidez la geometría del modo de vibración a esa frecuencia. Es la forma primigenia de «visualización modal».

Entre los modos de vibración clave de la tapa de la guitarra se encuentran :

• Modo monopolar (Monopole Mode): también llamado «modo de respiración»; toda la mitad inferior de la tapa se mueve en fase hacia dentro o hacia fuera como un conjunto. Este modo es extremadamente eficiente impulsando aire y resulta crucial para la respuesta en graves.
• Modo dipolar cruzado (Cross-Dipole Mode): los lados izquierdo y derecho de la mitad inferior de la tapa se mueven en sentidos opuestos (uno hacia dentro y el otro hacia fuera).
• Modo dipolar longitudinal (Long-Dipole Mode): las partes superior e inferior de la tapa se mueven en sentidos opuestos.

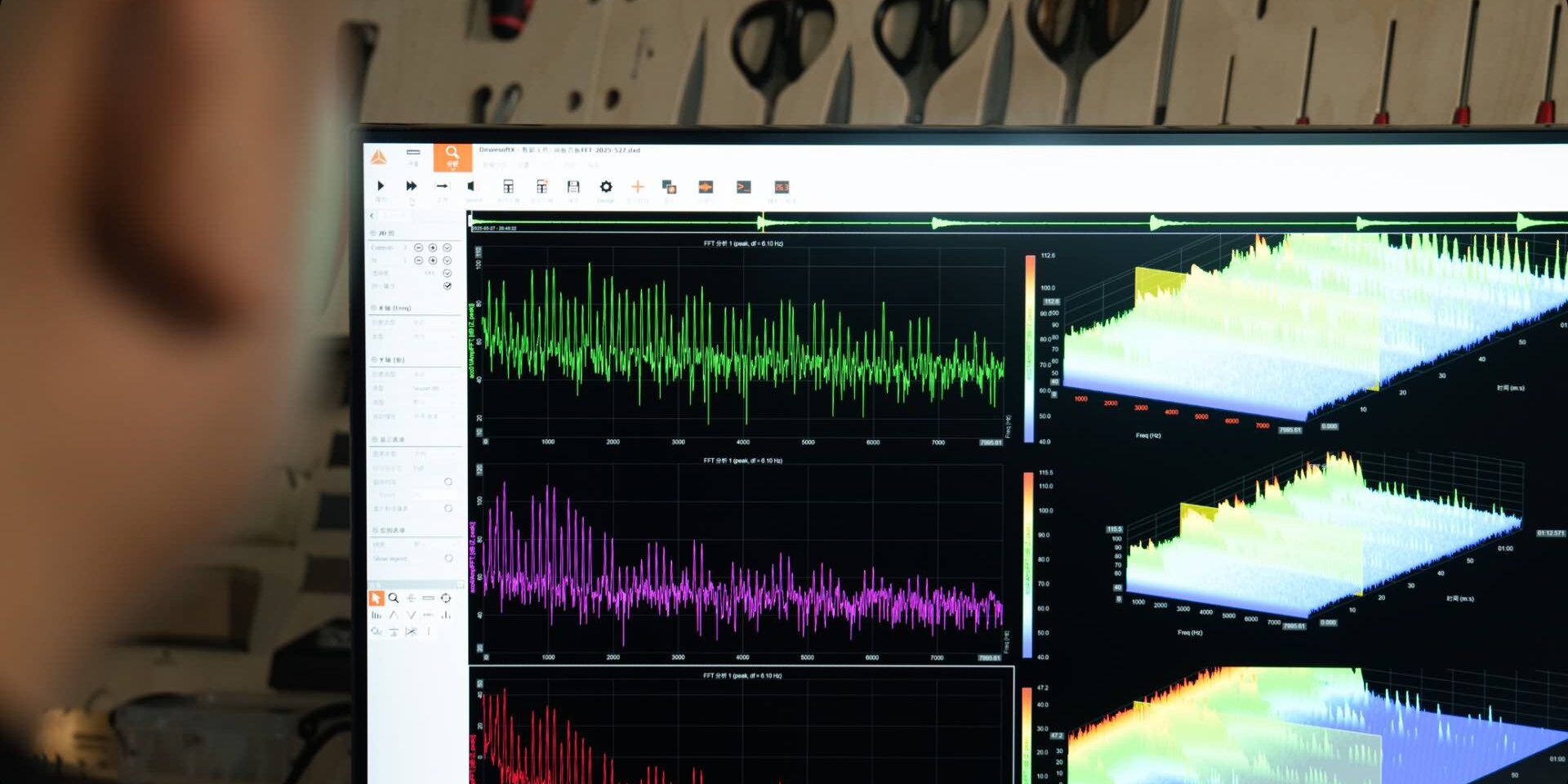

Por supuesto, con el avance de la ingeniería disponemos hoy de herramientas mucho más potentes para conocer los patrones y frecuencias modales con mayor rapidez y precisión.

2.4 La cámara de aire y la resonancia de Helmholtz

La cámara de aire del interior del cuerpo de la guitarra es en sí misma un resonador, y su principio físico es el mismo que el del sonido que se produce al soplar sobre la boca de una botella: la resonancia de Helmholtz (Helmholtz Resonance).

En este modelo, la pequeña masa de aire de la boca puede considerarse una «masa», mientras que el gran volumen de aire del interior del cuerpo actúa como «resorte» gracias a su compresibilidad. El sistema posee una frecuencia de resonancia natural específica, cuya fórmula aproximada es:

f_H \approx \frac{v}{2\pi} \sqrt{\frac{A}{L_{eff} \cdot V}}

donde v es la velocidad del sonido en el aire, A el área de la boca, V el volumen del cuerpo y Leff​ la longitud efectiva del cuello de la boca (incluida la corrección de extremo).

La resonancia de Helmholtz produce un marcado pico en la respuesta de graves de la guitarra, situado normalmente entre 80 y 120 Hz (aproximadamente entre G2 y B2), y dota al instrumento de graves profundos y resonantes. En estas bandas bajas, el flujo de aire que entra y sale por la boca es una fuente sonora importante. Al pulsar cualquier cuerda puede escucharse esta frecuencia de resonancia de Helmholtz.

La respuesta de graves de la guitarra surge de dos mecanismos distintos pero estrechamente acoplados: la «respiración» mecánica de la tapa (modo monopolar) y la «bomba» neumática de la cámara de aire (resonancia de Helmholtz). Ambos sistemas trabajan de manera coordinada: la tapa vibrante hace resonar la cámara de aire, generando así el bajo pleno característico de la guitarra acústica.

2.5 El papel del fondo y los aros

Aunque la tapa es el principal radiador sonoro, el fondo y los aros no son estructuras inertes. A través de la cámara de aire y de la conducción por el bastidor del cuerpo, vibran en respuesta a la vibración de la tapa. El fondo posee sus propios modos de vibración y se acopla con la tapa y la cámara de aire, sobre todo en las frecuencias bajas. A veces el fondo vibra en fase con la tapa (ambos hacia fuera) y a veces en contrafase (uno hacia dentro y otro hacia fuera), lo cual influye de forma notable en la eficiencia de radiación y la direccionalidad del sonido global del instrumento.

La especie de madera empleada en fondo y aros (caoba o palisandro, por ejemplo) «colorea» el sonido generado por la tapa. Las maderas más densas y reflectantes (como el palisandro) reflejan eficazmente la energía de vuelta hacia la tapa, favoreciendo armónicos complejos y un sustain prolongado; otras, como la caoba, absorben parte de los armónicos, concentran el timbre en la frecuencia fundamental y producen un sonido más cálido y directo.

Esta división del trabajo revela la dualidad de la generación del sonido en la guitarra: las frecuencias graves están dominadas por el movimiento global de la tapa y la resonancia de la cámara de aire, mientras que las frecuencias agudas dependen más de los patrones locales de vibración, más complejos, en la zona de la tapa próxima al puente. Ello significa que las decisiones de diseño que afectan al conjunto del cuerpo (como el volumen de la caja) modificarán principalmente las características de los graves, mientras que las que afectan a la estructura local alrededor del puente (como el tallado de las barras) ajustarán sobre todo los agudos.

Parte III: El sistema integrado: acoplamiento, impedancia y transferencia de energía

En esta parte se sintetiza lo anterior, considerando la guitarra como un sistema integrado cuyos componentes interactúan dinámicamente. El foco del análisis se desplaza de la función de cada componente a cómo trabajan en conjunto.

3.1 La guitarra como sistema vibratorio acoplado

En el rango de bajas frecuencias, la guitarra acústica puede modelarse con precisión como un sistema vibratorio acoplado formado por múltiples masas y resortes. Las principales unidades vibratorias de este sistema son:

1. La tapa armónica: puede modelarse como un oscilador con una rigidez y una masa específicas.
2. El fondo: un segundo sistema masa-resorte (los aros también son importantes, pero de nuevo no se tratarán en detalle aquí).
3. La cámara de aire: el «tapón de aire» de la boca actúa como masa y la compresibilidad del aire interior del cuerpo como resorte (modelo de Helmholtz).

Estos osciladores no funcionan de forma independiente. El movimiento de la tapa comprime el aire interior y ejerce fuerzas sobre el fondo y sobre el tapón de aire de la boca; del mismo modo, el movimiento del fondo altera la presión del aire de la cámara. Esta interacción se denomina acoplamiento (Coupling).

El acoplamiento hace que las frecuencias de resonancia independientes de la tapa, el fondo y la cámara de aire se fusionen y den lugar a modos de resonancia completamente nuevos, propios del sistema completo. Normalmente, la resonancia principal del aire y la resonancia de la frecuencia fundamental de la tapa se «escinden» en dos picos notables de la respuesta de graves. En ambos modos, la relación de fases entre la tapa, el fondo y el flujo de aire determina la eficiencia de radiación sonora.

La evidencia experimental confirma claramente este acoplamiento: al modificar la frecuencia de la resonancia de Helmholtz obstruyendo parcialmente la boca, los dos picos de resonancia principales de la región grave de la guitarra se desplazan a la vez, lo que indica que no existen de forma independiente, sino que son producto del sistema acoplado. Por tanto, el timbre característico de la guitarra no es una simple suma de los sonidos de sus componentes, sino una propiedad «emergente» de su compleja interacción dinámica. Ello implica que el modelado de la guitarra debe tratarla como un todo y no como una colección de componentes aislados.

3.2 Adaptación de impedancias y transferencia de energía

La impedancia acústica (Acoustic Impedance) es la magnitud física que mide la resistencia al movimiento de un medio o de un objeto bajo la acción de una presión sonora. En el sistema de la guitarra existe una notable

desadaptación de impedancias:

• Las cuerdas: impedancia alta (gran tensión y poca masa; amplitud pequeña pero fuerza intensa).
• La tapa: impedancia media (masa considerable, pero diseñada para ser bastante flexible).
• El aire: impedancia muy baja (se deja impulsar con facilidad, pero casi no ofrece reacción).

Para producir sonido con eficacia, la energía debe transferirse de las cuerdas, de alta impedancia, al aire, de baja impedancia. La transferencia directa de energía es extremadamente ineficiente.

El puente y la tapa desempeñan en este proceso el papel de un transformador de adaptación de impedancias. El puente recibe de las cuerdas vibraciones de gran fuerza y pequeño desplazamiento, y las convierte en las vibraciones de menor fuerza y mayor desplazamiento necesarias para impulsar la tapa. Con su enorme superficie, la tapa transmite entonces esa vibración al aire con alta eficiencia. El proceso equivale a una palanca mecánica que transfiere energía de un sistema a otro de naturaleza muy distinta.

La eficiencia de esa transferencia determina el compromiso, dentro del timbre de la guitarra, entre el sustain y el volumen (Volume):

• Gran desadaptación de impedancias (por ejemplo, un puente o una tapa pesados): más energía se refleja hacia las cuerdas, la vibración dura más tiempo (buen sustain), pero llega menos energía a la tapa y el volumen inicial es menor.
• Pequeña desadaptación de impedancias (por ejemplo, un puente o una tapa ligeros): más energía se transfiere rápidamente a la tapa, el volumen inicial es mayor, pero la energía de las cuerdas se consume pronto y el sustain es más corto.

Por consiguiente, el puente no es solo el punto de anclaje de las cuerdas: es algo así como la «caja de cambios» del sistema, que regula el flujo de energía del «motor» (las cuerdas) a las «ruedas» (la tapa) mediante sus propias propiedades físicas (masa, rigidez, área de contacto). Minúsculas variaciones de su diseño pueden influir profundamente en la respuesta dinámica y el carácter tímbrico de la guitarra.

3.3 La cadena completa de vibración y radiación

Todo el proceso sonoro puede resumirse en los siguientes pasos:

1. Excitación: el intérprete pulsa la cuerda y se establece una onda estacionaria con una frecuencia fundamental y un espectro armónico inicial específicos.
2. Transmisión: la vibración de la cuerda ejerce, a través de la silla, un par de fuerzas sobre el puente, lo que provoca el bamboleo y la torsión de este.
3. Transducción y filtrado: el puente impulsa la tapa y le transfiere la energía vibratoria. La tapa y su sistema de barras responden con sus modos de vibración propios, lo que equivale a un filtrado mecánico de la señal original de la cuerda: se amplifican las señales cercanas a sus frecuencias de resonancia y se atenúan las demás.
4. Acoplamiento del sistema: la vibración de la tapa se acopla con la cámara de aire interior y con el fondo, excitando los modos de resonancia acoplados de todo el sistema (resonancia de Helmholtz y modos del cuerpo).
5. Radiación: las ondas sonoras se irradian al aire circundante desde múltiples fuentes:

• La superficie vibrante de la tapa (la principal fuente sonora, sobre todo en medios y agudos).
• La columna de aire oscilante en la boca (principal fuente de graves, impulsada por la resonancia de Helmholtz).
• La superficie vibrante del fondo (que también contribuye al campo sonoro global).

Dado que entre las distintas partes de la guitarra pueden existir diferencias de fase (por ejemplo, la mitad superior de la tapa se mueve hacia fuera mientras la inferior lo hace hacia dentro), las ondas que irradian interfieren en el espacio. En consecuencia, el campo sonoro de la guitarra es anisótropo: la intensidad y el timbre del sonido escuchado varían según la dirección y la distancia.

Parte IV: La influencia de los materiales: la ciencia de las maderas

En esta parte se vincula el modelo físico abstracto con la base material de la construcción del instrumento —la madera— y se cuantifica cómo la elección de esta se convierte en un parámetro fundamental del modelo acústico.

4.1 Parámetros físicos clave de las maderas

El comportamiento acústico de la madera está determinado principalmente por las siguientes propiedades mecánicas :

Densidad (ρ): masa por unidad de volumen (kg/m3). Las maderas menos densas suelen ser más adecuadas para la tapa, pues resultan más fáciles de poner en vibración.

Módulo de Young (E) o módulo de elasticidad: mide la rigidez del material, es decir, su capacidad para resistir la flexión. Un módulo de Young elevado permite construir tapas más delgadas y ligeras conservando la rigidez suficiente para transmitir la vibración con eficiencia y resistir la tracción de las cuerdas. La velocidad del sonido en la madera es proporcional a (E/ρ)^0.5.

Amortiguamiento interno (factor de pérdida tanδ,): mide la rapidez con que la madera disipa la energía vibratoria en forma de calor. Un amortiguamiento bajo es deseable, pues permite que la madera vibre durante más tiempo y favorece el sustain y la resonancia. Un amortiguamiento alto «apaga» el sonido.

Coeficiente de radiación acústica (R): un indicador evaluativo integral, definido normalmente como (E/ρ^3)^0.5. Caracteriza la eficiencia con que el material convierte la energía vibratoria en energía acústica. Para una tapa armónica, un coeficiente alto es lo deseable.

La elección de las maderas es, en esencia, un problema de optimización multiparamétrica. El objetivo no es hallar una única madera «óptima», sino encontrar, para los requisitos funcionales de cada componente, el material con la mejor combinación de prestaciones (densidad, rigidez, amortiguamiento). Por ejemplo, una excelente madera para tapa puede carecer de la dureza necesaria para un diapasón, y viceversa. La construcción de guitarras se convierte así en una fina ingeniería de materiales.

4.2 Análisis comparativo de las maderas más comunes

Tapa (Tops): suelen emplearse maderas blandas de elevada relación rigidez-peso.

Pícea (Spruce): el estándar de la industria. Presenta una altísima relación rigidez-peso y produce un sonido potente, claro y de amplio rango dinámico. La pícea de Sitka (Sitka Spruce) tiene una densidad aproximada de 425 y un módulo de flexión de unos 11 GPa.

Cedro (Cedar): generalmente menos denso y menos rígido que la pícea. El cedro rojo del oeste, por ejemplo, tiene una densidad aproximada de 370 y un módulo de unos 7.7 GPa. Responde con mayor sensibilidad a los pulsos suaves, aunque al tocar con fuerza el sonido puede «comprimirse». Su timbre suele describirse como «cálido» y rico en armónicos.

Fondo y aros (Back and Sides): suelen emplearse maderas duras densas, rígidas y reflectantes.

Caoba (Mahogany): una madera de densidad media, célebre por su fundamental potente, sus medios claros y un timbre directo de marcado carácter «maderoso». Absorbe parte de los armónicos superiores, de modo que suena más pura que el palisandro.

Palisandro (Rosewood): una madera densísima, dura y de gran resonancia. Su alta densidad y su bajo amortiguamiento le permiten reflejar la energía con eficiencia hacia la tapa, produciendo armónicos complejos, un sustain prolongado y un timbre «de extremos marcados», con graves y agudos potentes.

Mástil y diapasón (Necks & Fretboards): los criterios de selección son la dureza, la densidad y la estabilidad, para resistir la tracción de las cuerdas y el desgaste.

Caoba y arce: por su resistencia y estabilidad son maderas de mástil habituales.

Ébano y palisandro: por su alta densidad, su gran dureza y su tacto suave se emplean como maderas de diapasón.

4.3 Propiedades acústicas y mecánicas de las maderas más comunes

La tabla siguiente reúne los parámetros físicos clave de varias maderas habituales para facilitar su comparación directa.

4.4 Anisotropía: la direccionalidad de la madera

La madera es un material anisótropo (Anisotropic), lo que significa que sus propiedades físicas difieren según la dirección (longitudinal, radial, tangencial). La rigidez y la resistencia de la madera a lo largo de la veta (dirección longitudinal) son muy superiores a las del sentido transversal a la veta. Por ello, la velocidad de propagación del sonido a lo largo de la veta es también mucho mayor.

Aprovechando esta propiedad, para las tapas se suele elegir madera «cortada al cuarto» (Quarter-sawn), de modo que la veta quede paralela a la dirección de las cuerdas. Así se maximiza la rigidez longitudinal de la tapa, se garantiza que la energía vibratoria se transmita del puente al conjunto de la tapa de la manera más rápida y eficaz posible, y se obtiene la mejor respuesta y volumen.

Parte V: De las ondas físicas a la percepción auditiva: la psicoacústica del timbre de la guitarra

En esta última parte se tiende un puente entre la física de los objetos y la experiencia subjetiva del oyente, explicando cómo el cerebro descodifica las propiedades físicas de las ondas sonoras en timbres con significado musical.

5.1 El timbre: la identidad del sonido

El timbre es un atributo de la percepción auditiva que permite al oyente distinguir dos sonidos de igual altura, sonoridad y duración. Suele describirse como el «color» o la «textura» del sonido.

El timbre es un concepto perceptual multidimensional, pero su base física está determinada principalmente por dos características de la onda sonora:

1. Envolvente espectral (Spectral Envelope): la distribución de la energía en la serie armónica. El número de armónicos y sus amplitudes relativas determinan conjuntamente la forma del espectro. Un sonido rico en armónicos superiores suena radicalmente distinto de otro compuesto esencialmente por la fundamental.
2. Envolvente temporal (Temporal Envelope, ADSR): la evolución de la amplitud del sonido a lo largo del tiempo. Comprende el «ataque» (Attack, la velocidad con que el sonido alcanza su amplitud máxima), el «decaimiento» (Decay), el «sostenimiento» (Sustain) y la «liberación» (Release). Las características transitorias de la fase de ataque son cruciales para identificar el instrumento: si se recorta el ataque de una grabación, muchos instrumentos resultan irreconocibles.

El timbre no queda determinado únicamente por una constitución armónica estática: se comporta más bien como una «huella acústica» que cambia dinámicamente en el tiempo. El proceso transitorio inicial de la nota, complejo y a menudo con ruido, contiene una gran cantidad de información que el cerebro emplea para identificar el origen del instrumento; su importancia llega a superar la de la parte estable y sostenida de la nota. Esto explica por qué muchos timbres de sintetizador que solo reproducen el espectro armónico sin modelar con precisión el transitorio del ataque suenan «falsos» o faltos de realismo.

5.2 La base física de lo «cálido» y lo «brillante»

En los ámbitos de la música y el audio, epítetos subjetivos tan comunes como «cálido» (Warm) y «brillante» (Bright) pueden, en realidad, hacerse corresponder con rasgos físicos concretos del espectro.

• Brillantez (Brightness): se asocia con una mayor proporción de energía en las bandas medias-altas y agudas (por ejemplo, por encima de 4-6 kHz). Un sonido «brillante» presenta un centroide espectral elevado (el «centro de gravedad» del espectro) y armónicos superiores prominentes, y suele describirse como «claro», «nítido» o con «brillo». Al pulsar cerca del puente, el sonido resultante es más brillante.
• Calidez (Warmth): se asocia con una fundamental potente y una riqueza de medios-graves (por ejemplo, 200 Hz – 500 Hz), con componentes agudos relativamente débiles. Un sonido «cálido» suele describirse como «suave», «pleno» o «redondo». Se suele atribuir al palisandro en fondo y aros un timbre «cálido», en parte porque es capaz de sustentar armónicos complejos en la banda baja.

Estos términos musicales, aparentemente subjetivos, no se emplean al azar: son etiquetas perceptuales heurísticas y compartidas que los seres humanos asignamos a fenómenos físicos objetivos. La «brillantez» describe con fiabilidad un centroide espectral alto, y la «calidez», la abundancia de energía en medios-graves. Con ello se dota de base científica al lenguaje empírico de lutiers y músicos, de modo que sus conocimientos artesanales pueden traducirse al lenguaje de la física y la ingeniería para ser analizados y transmitidos.

5.3 El espacio del timbre: la cartografía de la percepción

La investigación psicoacústica emplea técnicas como el escalado multidimensional (Multidimensional Scaling, MDS) para construir un «espacio tímbrico». En estos experimentos, los participantes valoran la similitud entre sonidos de distintos instrumentos. El algoritmo representa después esos sonidos como puntos en un espacio multidimensional, donde la distancia entre puntos corresponde al grado de diferencia perceptual.

Las dimensiones del espacio del timbre representan los rasgos más salientes de la percepción humana del timbre. Las investigaciones coinciden en que esas dimensiones se relacionan principalmente con las siguientes magnitudes físicas:

1. Centroide espectral (corresponde a la «brillantez»): es la dimensión principal, que distingue los sonidos «oscuros» de los «brillantes».
2. Tiempo de ataque: distingue los sonidos de ataque punzante, percusivo (como una guitarra pulsada) de los de ataque suave (como un violín frotado con el arco).
3. Irregularidad/fluidez espectral: mide la proporción de componentes de ruido en el espectro y el grado en que el espectro cambia con el tiempo.

Conclusión

Este artículo ha disecado en parte la guitarra acústica (por razones de espacio, no se han desarrollado a fondo el comportamiento de los aros, los ensayos modales, el factor de calidad ni la psicoacústica) y ha revelado su esencia de obra de la ingeniería física. El sonido final de la guitarra es una propiedad emergente de un sistema físico altamente interconectado en el que cada parámetro cuenta. Desde la serie armónica generada por la vibración de las cuerdas, pasando por el filtrado modal ingenieril que realiza la tapa con su bracing, el refuerzo de los graves por la resonancia de Helmholtz y la función crucial del puente como adaptador de impedancias, hasta las propiedades materiales de maderas concretas y el espectro tiempo-frecuencia que el cerebro humano descodifica en última instancia como timbre: cada eslabón desempeña un papel imprescindible.

Por tanto, modelar acústicamente la guitarra no es un problema de una única ecuación, sino un problema de sistemas acoplados que abarca la mecánica, la ciencia de materiales, la dinámica de fluidos y la percepción humana. La comprensión profunda de estos principios físicos no solo desvela los secretos de los instrumentos existentes, sino que sienta una sólida base científica para el diseño y la innovación de los instrumentos del futuro.
