Dieselbe Gitarre, dieselbe Saite: Schon ein etwas näher am Steg liegender Zupfpunkt kann den Klang heller machen. Das Instrument bleibt unverändert, die Tonhöhe nahezu gleich. Wo entsteht der Unterschied?Um die Gitarrenakustik zu verstehen, verfolgen wir einen einzigen gezupften Ton von der Saite bis zu unserem Gehör.

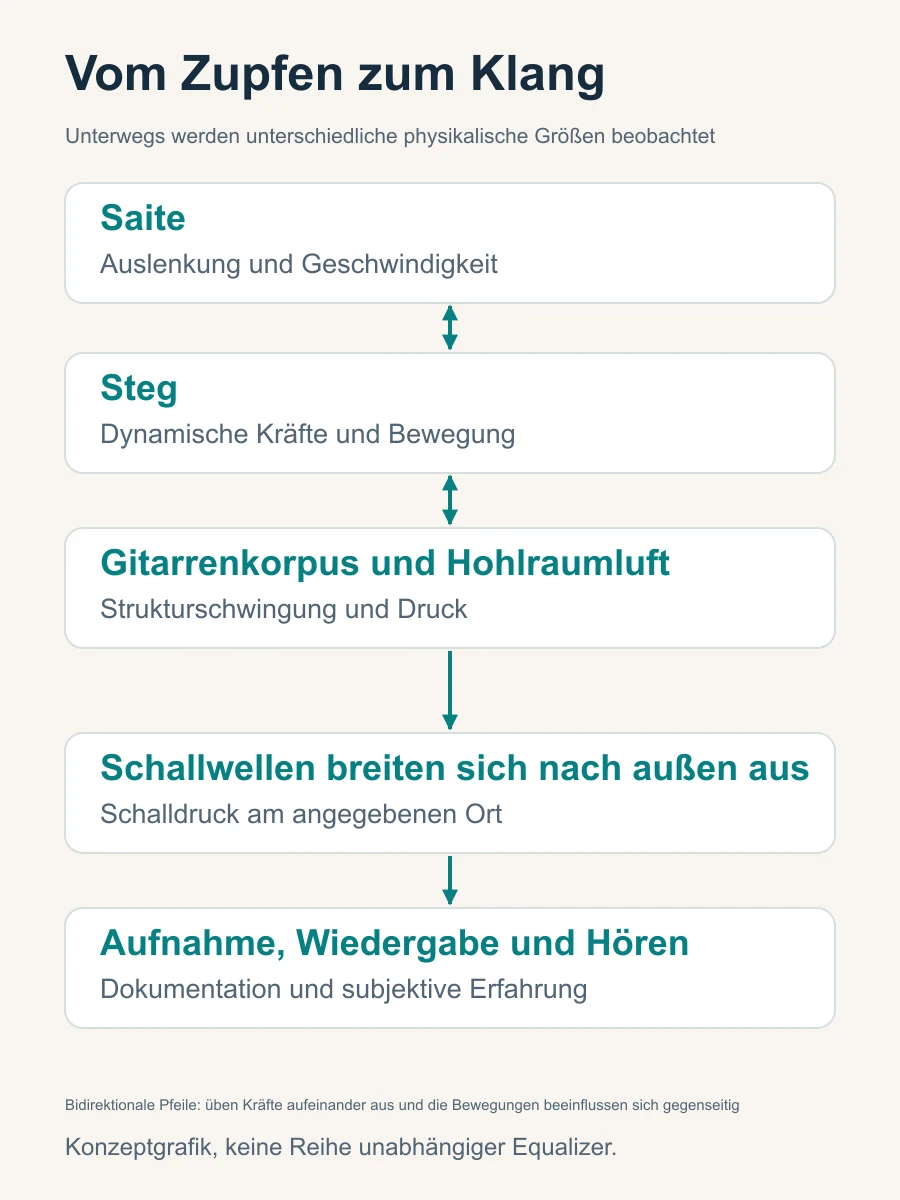

Der Artikel verbindet Zupfen, Korpus und Luft, Dämpfung, Schall und Hören entlang des Videos. Zehn interaktive Modelle ersetzen wiederholte Erklärungen; wichtige Formeln und Messfotos bleiben erhalten. A/B-Klänge und berechnete Kurven sind Lehrbeispiele, keine Aufnahmen oder Messungen einer realen Gitarre.
Klicken Sie hier, um das vollständige Video abzuspielenVergrößert auf dieser Seite abspielen · 08:16 · BilibiliStellen Sie sich zunächst die gesamte Route vor
Das Video führt von akustischen Schwingungen im frühen Universum zu einer Gitarrensaite. Gemeinsam sind die Begriffe Schwingung, Mode und Spektrum; Größenordnung, Medium und Dynamik unterscheiden sich jedoch grundlegend. Die frühen Schwingungen entstanden in einem eng gekoppelten Fluid aus Materie und Strahlung. Daraus folgt nicht, dass Schall sich im heutigen Vakuum ausbreiten kann.
Bei der Gitarre beginnt alles mit einer konkreten Handlung: Der Finger lenkt die Saite aus, und die Arbeit der äußeren Kraft speichert mechanische Energie im System. Nach dem Loslassen entwickelt es sich gemäß seinen Anfangsbedingungen und Bewegungsgesetzen. Über den Steg tauscht die Saite Energie mit dem Korpus aus; Decke, Boden und Luft wirken zusammen und strahlen Schall ab. Statt alle Begriffe sofort auswendig zu lernen, lohnt sich zunächst die Frage, was jede Station erklärt.
Signale beschreiben zeitliche Veränderungen; Energie erklärt Arbeit und Übertragung. Die Verschiebung der Saite, die dynamische Kraft auf den Steg und der Schalldruck in der Luft können alle als Signale dargestellt werden, die sich mit der Zeit ändern; Aber nur das Betrachten einer Wellenform bedeutet nicht, dass Sie wissen, wie viel Energie durch die Schnittstelle geflossen ist. Durch die klare Unterscheidung dieser beiden Dinge werden das nachfolgende Spektrum, die Kopplung und die Dämpfung nicht so leicht verwechselt.
Zwei Anregungen bei gleicher Grundfrequenz
Einstellbares LehrmodellAusprobieren: A und B zunächst auf 0.50 stellen und anhören. Danach nur einen Zupfpunkt ändern und Wellenformen sowie Klang vergleichen.
1. Der Finger hinterlässt mehr als eine „Stärke“
Entsprechendes Video ca. 00:39–01:03
Von einer anfänglichen Form bis hin zur Ausbreitung und Reflexion
Wird die Saite seitlich ausgelenkt, verändert sich ihre Form gegenüber der Ruhelage. Für eine gleichförmige, vollkommen biegsame ideale Saite mit konstanter Zugkraft und festen Enden lässt sich ein punktförmiger Kontakt annehmen. Die Form vor dem Loslassen besteht dann näherungsweise aus zwei Geraden, die ein Dreieck bilden. Den weiteren Verlauf bestimmen die Anfangsauslenkung der gesamten Saite und ihre Anfangsgeschwindigkeit.
Entscheidend ist die Form. Das System erhält nicht bloß eine Zahl namens „kräftig zupfen“. Zupfpunkt, Auslenkung, Richtung, Kontaktbreite und Ablösegeschwindigkeit verändern die Anfangsbedingungen oder den Anregungsvorgang. Langsames Auslenken und Loslassen ist nicht zwangsläufig dieselbe Anregung wie ein schnell vorbeigeführtes Plektrum. In der realen Gitarre kann langsames Ziehen auch den Korpus leicht quasistatisch verformen. Eine genaue Vorhersage muss diesen Anfangszustand berücksichtigen.
Nach dem Loslassen breitet sich die Störung entlang der Saite aus, wird an den Enden reflektiert und überlagert sich mit weiteren Wellenanteilen. An einem ideal festen Ende bleibt die Auslenkung null; die Reflexion kehrt das entsprechende Vorzeichen um. Dieselbe Bewegung lässt sich durch laufende und reflektierte Wellen oder als Überlagerung stehender Wellen beschreiben.
Welche Größen bestimmen zuerst die Tonhöhe?
Die Grundfrequenz einer idealen Saite hängt vor allem von schwingender Länge, Zugkraft und Masse pro Längeneinheit ab. Diese lineare Massendichte ist nicht einfach der Name des Materials. Bleibt alles andere gleich, erhöhen eine kürzere Saite oder eine größere Zugkraft die Grundfrequenz; mehr Masse pro Länge senkt sie. Damit verbinden sich alltägliche Handlungen wie Greifen und Stimmen mit einem physikalischen Zusammenhang.
f₁ ≈ (1 / 2L) √(T / μ)
f₁ bezeichnet die Grundfrequenz, L die schwingende Länge, T die Zugkraft und μ die Masse pro Länge. Die Formel ist ein Ausgangspunkt. Biegesteifigkeit, Umwicklung und nachgiebige Enden realer Saiten führen zu Abweichungen.
Das Video verwendet etwa 110 Hz als Beispiel: rund 110 Schwingungen pro Sekunde und etwa 9 Millisekunden pro Periode. Gemeint ist die Schwingungsfrequenz. Die Ausbreitungsgeschwindigkeit der Querwelle auf der Saite ist eine andere Größe als die Schallgeschwindigkeit in Luft. Die Tonhöhe sagt viel über den Schwingungstakt, erklärt aber noch nicht Helligkeit, Rundheit oder Einschwingverhalten.
Gleiche Auslenkung bedeutet nicht unbedingt gleiche Anregungsenergie
Auch bei gleicher seitlicher Auslenkung können ein anderer Zupfpunkt und damit andere Steigungen die gespeicherte Energie verändern. Bei einer idealen Saite mit 0,65 m Länge, 70 N Zugkraft und 2 mm Auslenkung ergeben sich am Viertelpunkt etwa 1,15 mJ Anfangsenergie, in der Mitte etwa 0,86 mJ. Das sind Modellrechnungen, keine Messwerte einer bestimmten Gitarre.
Bei „zweimal gleich stark gezupft“ muss daher klar sein, was gleich war: Handbewegung, Auslenkung, Kraft oder tatsächlich eingebrachte Energie. Im Alltag muss nicht jede Bewegung vermessen werden. Für einen belastbaren Klangvergleich sollten die Bedingungen aber möglichst konstant und wiederholbar sein. Sehen wir uns nun an, wie der Zupfpunkt die Anteile der Frequenzkomponenten verändert.
2. Warum kann die gleiche Tonhöhe unterschiedliche Klangfarben haben?
Entsprechendes Video ca. 01:00–01:33
Harmonische beschreiben auch die Form der Saite
Eine Saite mit einem Grundton um 110 Hz schwingt gewöhnlich nicht nur sinusförmig bei 110 Hz. Im idealen Modell wirken auch Komponenten um 220, 330, 440 Hz und weitere ganzzahlige Vielfache mit. Ihre Amplituden, Phasen und zeitlichen Verläufe bilden zusammen die komplexe Wellenform. Der Korpus erhält keinen reinen Basston, aus dem er sämtliche Höhen erst erzeugt: Viele höhere Komponenten sind bereits in der anfänglichen Saitenbewegung enthalten.
Das Amplitudenspektrum ordnet die Stärke der Komponenten nach Frequenz und ähnelt einer Zutatenliste. Auch bei ähnlicher Grundfrequenz können andere Obertonverhältnisse anders klingen. Die Phase beschreibt die Lage jeder Komponente innerhalb ihrer Periode und bestimmt ihr Zusammenwirken im zeitlichen Verlauf. Amplituden allein reichen ohne Phasen nicht aus, um das ursprüngliche Zeitsignal eindeutig zu rekonstruieren.
Saitenmoden und Korpusmoden sind zu unterscheiden. Bei der idealen Saite gehören die harmonischen Komponenten zu ihren stehenden Wellen. Decke und Gesamtstruktur besitzen eigene Schwingungsmuster, deren Frequenzen nicht ganzzahlige Vielfache der Saitengrundfrequenz sein müssen. Ein starker Oberton ist deshalb noch kein nachgewiesener Korpusmodus.
Der Zupfpunkt verändert zunächst die Mischung
Nahe am Steg wird die Anfangsform spitzer und asymmetrischer. Höhere Komponenten sind gegenüber dem Grundton meist stärker vertreten; der Klang wirkt tendenziell heller. In der Mitte entsteht eine bestimmte Symmetrie: Dort haben die geradzahligen Moden im idealen Modell einen Knoten und werden durch die symmetrische Anfangsauslenkung nicht angeregt.
Das gilt unter bestimmten Bedingungen. Finger, Nägel und Plektren haben eine endliche Kontaktbreite und lösen sich nicht augenblicklich. Reale Saiten besitzen Biegesteifigkeit, und der Steg bewegt sich. Im gemessenen Spektrum müssen die idealen Nullstellen deshalb nicht exakt auftreten. Ein Wechsel von Fingerkuppe zu Nagel oder ein anderer Plektrumwinkel verändert auch Kontakt, Ablösung und Anschlaggeräusche. Nicht jede Änderung stammt allein vom Zupfpunkt.
Von der Anfangsform zur Stegkraft
Einstellbares LehrmodellAusprobieren: b auf 0.50 stellen und die geradzahligen Beiträge beobachten. Danach zwischen Auslenkung und Stegkraft wechseln und den Abfall hoher Harmonischer vergleichen.
Das Spektrum sollte zusammen mit der Zeit betrachtet werden
Das Spektrum beim Einschwingen, eine halbe Sekunde später und am Ende kann verschieden aussehen. Auch die Fensterlänge beeinflusst die Trennung benachbarter Spitzen und die Darstellung schneller Vorgänge. Ein über alles gemitteltes Spektrum vermischt möglicherweise einen scharfen Anschlag mit einem runderen Ausklang und verdeckt die Entwicklung des Klangs.
Amplitudenspektrum, Zeithüllkurve und Spektrogramm ergänzen sich: Sie zeigen Komponenten, Anstieg und Abklingen sowie die zeitliche Entwicklung der Frequenzbänder. Es sind verschiedene Beobachtungsfenster. Auslenkung auf der Saite, Kraft am Steg und Schalldruck am Mikrofon haben unterschiedliche Spektren. Bei der Beziehung zwischen Saitenauslenkung und Stegkraft spielt auch die Steigung am Saitenende eine Rolle.
Trennen Sie beim Lesen des Spektrumbildschirms zunächst Frequenz, Zeit und Skala
Die Software schätzt das Spektrum aus einem endlichen Signalabschnitt. 8192 Abtastwerte bei 48 kHz entsprechen etwa 171 Millisekunden und einem Frequenzraster von rund 5,86 Hz. Das ist die Rasterweite, keine Garantie, zwei 5,86 Hz entfernte Spitzen unter allen Umständen zu trennen. Fensterfunktion, Rauschen und Spitzenbreite beeinflussen die tatsächliche Auflösung.
3. Wie überträgt der Steg die Bewegung der Gitarrensaiten auf den Gitarrenkorpus?
entspricht ungefähr 01:34–01:43 im Video; Auf diese Schnittstelle wird später im Abschnitt „Kopplung“ noch einmal eingegangen.

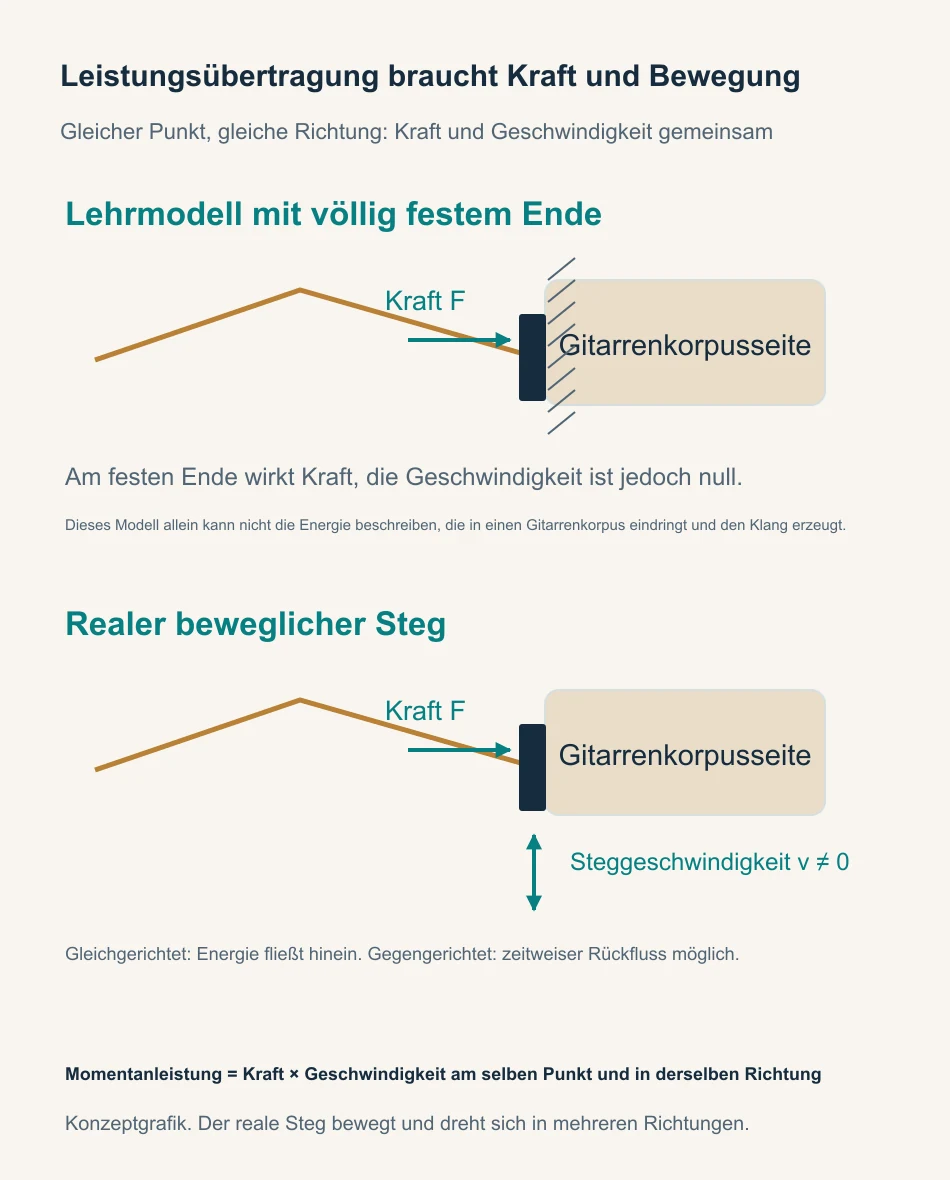

Die Fähigkeit, Kraft auszuüben, bedeutet nicht, dass die gleiche Energiemenge übertragen wurde
Obwohl sich dünne Saiten schnell bewegen können, ist ihre Effizienz beim direkten Drücken der Luft und beim Abstrahlen des Klangs nach außen begrenzt. Der Steg überträgt die dynamischen Effekte der Saiten auf die größere Struktur, wo die Bewegung der Decke und anderer Komponenten mit der Luft interagiert. Der Gitarrenkorpus verfügt beim normalen Spielen über keine unabhängige, kontinuierliche Energiequelle; Es prägt die Art und Weise, wie die ursprüngliche Energie gespeichert, übertragen, verloren und abgestrahlt wird.
Am Steg zählt neben der Kraft auch die Bewegung ihres Angriffspunkts. Die momentane Leistung einer Richtung ist das Produkt der Kraft und der Geschwindigkeit am selben Punkt in dieser Richtung. Bei gleichem Bewegungssinn kann Energie in den betrachteten Korpus fließen; bei entgegengesetztem Sinn kann sie zeitweise zurückfließen. Das Zeitintegral der Leistung ergibt die netto übertragene Energie.
Dies erklärt eine der Grenzen des idealen Saitenmodells: Die Festlegung der Endpunkte hilft vollständig, die Frequenzzusammensetzung stehender Wellen und Anregungen zu verstehen, kann jedoch nicht gleichzeitig den Anspruch erheben, genau berechnet zu haben, wie viel Energie der Korpus einer klingenden Gitarre erhält. Sobald die echte Brücke beweglich wird, ändern sich die Reflexionsbedingungen, die Saitenbewegung und die tatsächlichen Brückenkräfte entsprechend. Wenn die vom festen Ende her näherungsweise berechnete Stegkraft direkt auf ein anderes Gitarrenkorpusmodell übertragen wird, kann es sich bei angegebenen Bedingungen nur um eine Näherung handeln.
Die Saiten und der Gitarrenkorpus interagieren ständig miteinander
Die Saite drückt auf den Steg, dessen Bewegung wiederum die Saite beeinflusst. Im Gesamtsystem aus Saite, Korpus und Luft wird nach dem Loslassen die Anfangsenergie weiter verteilt. Betrachtet man nur den Korpus, wirkt die noch schwingende Saite weiterhin als Anregung am Steg. Dass der Finger weg ist, setzt nicht die Eingänge sämtlicher Teilsysteme auf null.
Ein realer Steg kann sich in mehreren Richtungen verschieben und drehen; Kräfte und Momente besitzen entsprechend mehrere Komponenten. Zunächst nur eine Richtung zu betrachten macht die Ursache-Wirkungs-Kette übersichtlich. Die nächste Frage lautet: Bei welchen Frequenzen, in welchen Formen und wie lange antwortet der Korpus auf eine definierte Anregung? Hier helfen Moden und Frequenzgänge.
Die Phase zwischen Kraft und Geschwindigkeit bestimmt die mittlere Leistung
Stellen Sie sich vor, Sie drücken gegen eine Tür, die sich hin und her bewegt. Bewegt sie sich in Richtung Ihrer Kraft, verrichten Sie positive Arbeit. Bewegt sie sich dagegen, wechselt die momentane Leistung das Vorzeichen. Wer nur die Kraft erfasst und die Bewegung am Angriffspunkt auslässt, erklärt nur die Hälfte des Energieaustauschs.
Bei harmonischen Vorgängen hängt die mittlere Leistung von der Phase zwischen Kraft und Geschwindigkeit ab. Trägheit und Elastizität speichern während eines Teils der Periode Energie und geben sie später zurück. Trotz Kraft und Bewegung kann der Nettofluss klein sein. Verluste entziehen dagegen im Periodenmittel Energie. Diese Wirkungen lassen sich nicht aus einer einzigen Amplitudenkurve gleichsetzen.
Dies erklärt auch ein scheinbar widersprüchliches Phänomen: Bei gleicher äußerer Kraftamplitude kann eine Änderung der Reaktion des Gitarrenkorpus auch zu einer Änderung der tatsächlichen Eingangsleistung führen; Beim echten Saitenzupfen verändert die Bewegung des Stegendes wiederum die dynamische Kraft der Saite. Daher sind „der Gitarrenkorpus bewegt sich mehr“, „die Eingangsenergie ist gleich“ und „der Ausgangsschalldruck ist größer“ Bedingungen, die separat überprüft werden müssen. Man kann nicht einfach einen davon beobachten und automatisch die beiden anderen hinzufügen.
Wohin die Anfangsenergie gelangt
Einstellbares LehrmodellAusprobieren: Die Strahlungsabklingrate erhöhen. Beobachten, wie der Energiespeicher schneller abnimmt und gleichzeitig der insgesamt abgestrahlte Anteil steigt.
4. Eigenmoden bilden das Gerüst, Frequenzgänge beschreiben konkrete Ein- und Ausgänge
Entsprechendes Video ca. 01:46–03:02
Eine Mode braucht mindestens drei Angaben
Eine Platte lässt sich nicht bei jeder Frequenz gleich leicht bewegen. Ihre Eigenmoden werden unter anderem durch Eigenfrequenz, Schwingungsform und Dämpfung beschrieben. Die Frequenz gibt den Schwingungstakt an, die Form die Bewegungsverhältnisse zwischen Orten und die Dämpfung das Abklingen der freien Bewegung. Masse, Steifigkeit, Werkstoff und Verbindungen bestimmen diese Eigenschaften gemeinsam.
Modendiagramme färben Bereiche mit entgegengesetzter Phase oft mit zwei Farben. Farbe stellt normalerweise weder die Temperatur dar, noch repräsentiert sie automatisch Millimeter der wahren Verschiebung; Animationen übertreiben und normalisieren häufig die Amplituden, um Bewegungen klar zu erkennen. Die Bewegung ist in der Nähe von Knoten gering und in der Nähe von Schwingungsbäuchen größer; Benachbarte Bereiche können sich in die gleiche Richtung oder in entgegengesetzte Richtungen bewegen. Die Oberflächenbewegung, die Sie beim tatsächlichen Spielen sehen, ist normalerweise das Ergebnis der Überlagerung mehrerer Moden mit ihren jeweiligen Amplituden und Phasen.
Muster wie ein gemeinsames Atmen oder gegenläufige Bereiche entlang der Korpusachse veranschaulichen niedrige Moden. An der ganzen Gitarre sind auch Boden, Zargen, Hals und die Luft im Hohlraum beteiligt. Zwei Gesamtmoden können an der Decke ähnlich aussehen und unterschiedliche Luftbewegungen zeigen. Bei hohen Frequenzen werden die Muster meist komplexer und Moden überlagern sich stärker.
Warum werden manche Spitzen beim Wechsel des Klopfpunkts schwächer?
Die Moden bilden das Gerüst, der Frequenzgang verlangt zusätzlich die Definition von Anregungsort und -richtung sowie Messort und Messgröße. Eine am Eingang schwach angeregte Mode oder eine Messung nahe ihrem Knoten kann auf der Kurve unauffällig bleiben. Ein fehlender Peak beweist nicht, dass die Mode nicht existiert.
Beiträge überlagern sich mit ihren Phasen und können sich verstärken oder auslöschen. Ein Tal kann durch solche Auslöschung entstehen, ohne dass die gesamte Energie dieser Frequenz zu Wärme geworden ist. Der Frequenzgang ist keine Liste unabhängiger Klangverstärkungen. Spitzen, Täler, Phasen und Messpositionen gehören zusammen.
Anschaulich ist der Korpus ein Equalizer mit Gedächtnis: Er reagiert frequenzabhängig und schwingt nach einem Stoß weiter. Dieses Bild muss Phase und Ausklingen einschließen, nicht nur einen Amplitudenverlauf. Antworten von Kraft auf Auslenkung, Geschwindigkeit und Schalldruck haben zudem unterschiedliche Einheiten. Ihre Zahlen lassen sich nicht unmittelbar als Wirkungsgrade vergleichen.
Strukturelle Veränderungen verändern oft viele Dinge gleichzeitig
Im einfachsten Einzeloszillatormodell führt unter sonst gleichen Bedingungen eine Erhöhung der Steifigkeit normalerweise zu einer Erhöhung der Eigenfrequenz und eine Erhöhung der Masse normalerweise zu einer Verringerung. Aber wenn Sie tatsächlich eine Platte verdünnen, die Aussteifung ändern oder Verbindungen anpassen, ändern sich häufig Masse, Steifigkeit, Modenformen, Dämpfung und Kopplung. „Leichter“ kann nicht als Änderung nur eines Nenners verstanden werden, noch können wir aus einer Modalfrequenz direkt auf die allgemeine Qualität der Klangfarbe schließen.
Eine Scan-Animation ist außerdem keine automatische Modalanalyse. Bei kontinuierlicher Anregung einer Frequenz kann die sichtbare Bewegung eine erzwungene Antwort aus mehreren Moden sein. Zur Identifikation braucht es komplexe Frequenzgänge an mehreren Punkten, eine gemeinsame Phasenreferenz und eine geeignete Modellanpassung. Mehr dazu erläutert „Grundlagen der Schwingungsmoden einer Gitarre“. Als Nächstes betrachten wir, wie die Luft im Korpus dieses Gerüst verändert.
Mehrere Moden im Vergleich lesen
Die Abbildung stellt die ersten zehn Moden zweier Plattenmodelle gegenüber. Die Zeilen sind mit 0,84 GPa und 5 GPa bezeichnet. GPa ist eine Druckeinheit, in der auch ein Elastizitätsmodul angegeben wird: Er beschreibt den Widerstand des Materialmodells gegen eine bestimmte Verformung. Er misst weder Lautstärke noch Klangqualität. Die Nummerierung folgt den Eigenfrequenzen innerhalb des jeweiligen Modells und ist keine feste klangliche Rangfolge.
Die Farblegende lesen
Auch die Farbskala braucht eine Definition. Häufig zeigen Berechnungen normierte Auslenkungsbeträge: Rot bedeutet relativ groß, Blau relativ klein. Das kennzeichnet nicht automatisch entgegengesetzte Phasen oder Temperatur. In der vorigen Konzeptgrafik bezeichneten Rot und Blau ausdrücklich entgegengesetzte Bewegungen. Ähnlich aussehende Farbbilder können also verschiedene Größen darstellen.
Eine Mode kann existieren, ohne in dieser Messung sichtbar zu sein
Schwingungsformen und Anregungsort
Einstellbares LehrmodellAusprobieren: Querdipol wählen und den Anschlagpunkt nahe 0.50 verschieben. Danach nur die Ersatzmasse erhöhen und den Rückgang der Eigenfrequenz beobachten.
5. Die Luft fügt nicht einfach einen weiteren Basspeak hinzu
Entsprechendes Video ca. 03:04–04:20

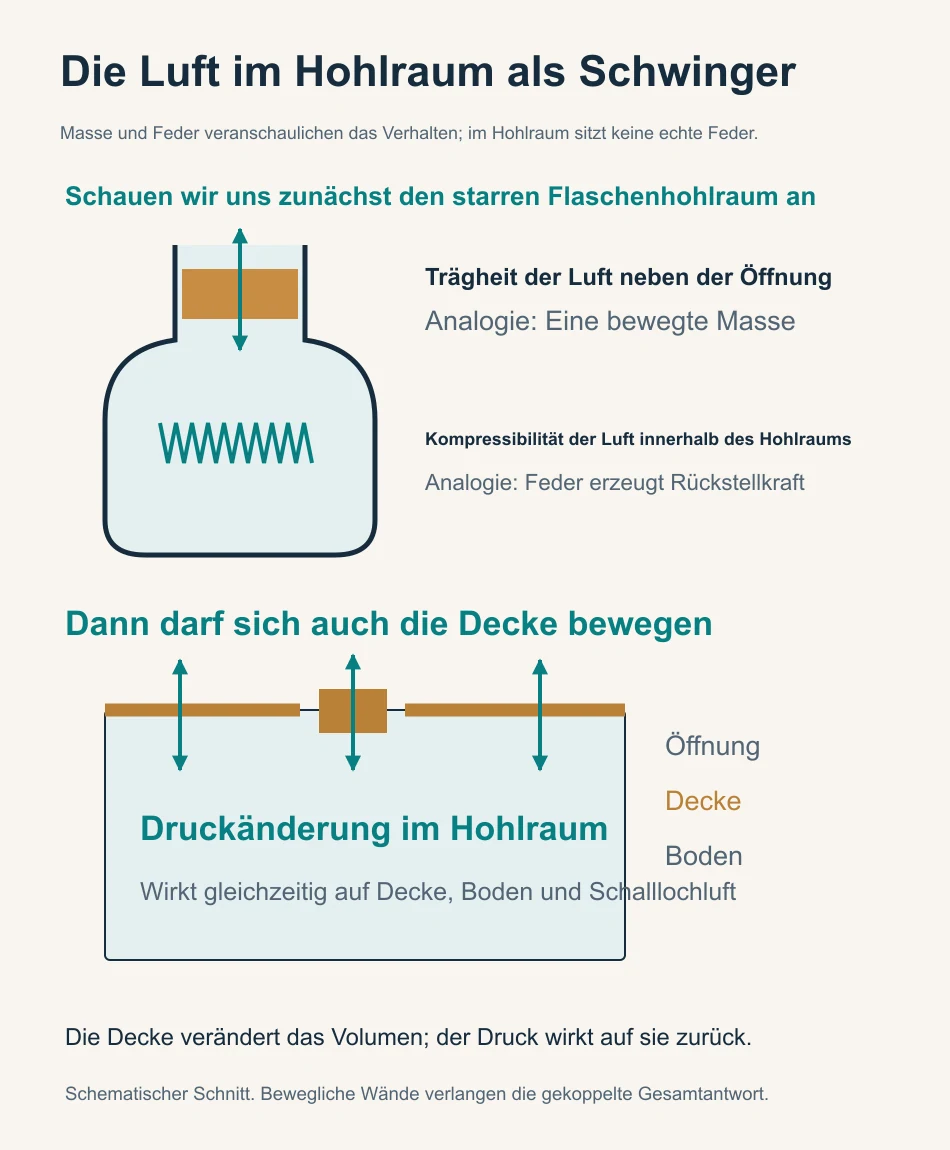

Helmholtz-Resonanz am Beispiel einer Flasche
Beim Anblasen einer Flaschenöffnung schwingt die Luft in ihrer Nähe mit Trägheit hin und her. Die komprimierte Luft im Inneren erzeugt einen rückstellenden Druck. Die erste Wirkung lässt sich mit einer Masse, die zweite mit einer Feder vergleichen. Diese Analogie erklärt die Helmholtz-Resonanz, ohne eine echte Feder im Hohlraum vorauszusetzen.
Die Näherung verlangt eine gegenüber dem Hohlraum große Wellenlänge, damit der Innendruck annähernd gleichförmig bleibt. Bei starren Wänden bestimmen Öffnungsfläche, Volumen und effektive akustische Öffnungslänge die Eigenfrequenz. Die effektive Länge umfasst die Trägheit benachbarter Luft auf beiden Seiten und entspricht nicht einfach der Deckendicke. Ihre Korrektur hängt von Form und Randbedingungen ab.
Bewegliche Wände erfordern eine neue Gesamtbetrachtung
Anders als eine starre Flasche hat die Gitarre bewegliche Decke und Boden. Eine Bewegung der Decke nach innen verändert Volumen und Druck. Der Druck wirkt zugleich auf die Schalllochluft, die Decke und den Boden zurück. Das ist Kopplung. Nicht erst die Platte und danach die Luft reagieren; beide beeinflussen während der Bewegung fortlaufend den weiteren Verlauf.
Im Lehrbeispiel mit zwei Freiheitsgraden liegen die Referenzfrequenzen der Decke ohne Luftlast bei 150 Hz und der Luft im starrwandigen Hohlraum bei etwa 130 Hz. Mit den angegebenen Parametern und ohne Dämpfung ergeben sich gekoppelt etwa 97 und 201 Hz. Beide Moden enthalten Decken- und Luftbewegung. Keine gehört ausschließlich dem Holz oder der Luft.
Deshalb lassen sich ein unabhängig ermittelter Holz-EQ und ein Luft-EQ nicht einfach hintereinanderschalten. Durch die Kopplung ändern sich Lasten und Randbedingungen beider Seiten. Zunächst wird das Gesamtsystem gelöst, dann werden externe Ein- und Ausgänge und der zugehörige Frequenzgang definiert. Bei höheren Frequenzen treten räumliche Luftmoden auf; eine einzelne Luftfeder genügt dann nicht mehr.
Zwei gekoppelte Moden von Decke und Luft
Einstellbares LehrmodellAusprobieren: Nur den Schalllochdurchmesser ändern und beide Modalfrequenzen sowie den Deckenfrequenzgang beobachten. Dann die Bewegungsrichtungen von x und y in beiden Moden vergleichen.
Kopplung, Verlustleistung und Spitzenüberlappung müssen separat beurteilt werden
Kopplung kann Energie zwischen Teilen hin- und zurückführen. Ohne äußere Kräfte und Verluste bleibt die Gesamtenergie erhalten. Eine zeitweise kleinere Bewegung an einem Messpunkt kann bloß eine Umverteilung sein. Sie beweist weder Wärmeverlust noch Abstrahlung in die Ferne.
Das Video veranschaulicht Kopplung durch gemeinsame Bewegungen bei nahen Frequenzen. Liegen zwei Antwortspitzen dicht zusammen und sind durch Dämpfung verbreitert, können sie wie ein einziger Hügel wirken. Das beweist keine Synchronisation auf dieselbe Frequenz. Auch eine veränderte Schalllochöffnung beeinflusst Randbedingungen, Zusatzträgheit und Strömungsverluste. Eine einzige Änderung isoliert nicht sämtliche Luftparameter.
Damit wird die Rolle der Luft deutlicher: Sie verändert die Frequenzen, Schwingungsformen, Phasenbeziehungen und Energieverteilung des gekoppelten Systems. Näheres erläutert die UNSW zu Helmholtz-Resonanz und nachgiebigen Gitarrenkorpussen. Warum der Klang schließlich ausklingt, erklären jedoch erst Verluste und Schallabstrahlung.
6. Wie der Klang ausklingt und sich seine Farbe weiter verändert
Entsprechendes Video ca. 04:21–05:25
Zuerst klären: In welchem System zählen wir die Energie?
Betrachten wir nur die Saite, verlässt die an den Korpus übertragene Energie dieses Teilsystem. Für Saite und Korpus zusammen kann sie noch im System bleiben oder zur Saite zurückkehren. Ebenso ist Schallenergie, die von der Struktur in die Luft fließt, für die Struktur ein Ausgang und für das Schallfeld ein Eingang. Verluste brauchen deshalb eine klar definierte Systemgrenze.
Strukturschwingungen klingen durch innere Reibung, Verluste an Verbindungen, thermoviskose Luftverluste und Schallabstrahlung ab. Die ersten Prozesse führen Energie irreversibel in Wärme über; Abstrahlung transportiert sie in das Schallfeld. Alle können zur äquivalenten Strukturdämpfung beitragen. Das bedeutet aber nicht, dass sämtliche Energie im Holz zu Wärme wird.
Lokale Energieübertragung durch Kopplung ist von irreversiblen Verlusten zu unterscheiden. Eine kleinere Auslenkung kann durch Bewegung anderer Bauteile, Richtungen oder Moden entstehen. Geringerer Schalldruck an einem Punkt kann aus Auslöschung folgen. Erst Systemgrenze, Bewegung und Leistung zusammen erlauben Aussagen über den Energiefluss.
Warum passen ein schmaler Peak und langes Ausschwingen zusammen?
Bei einer annähernd isolierten, schwach gedämpften Mode gilt unter gleichen Bedingungen: Weniger Verlust ergibt meist einen schmaleren Resonanzpeak und langsameres freies Abklingen. Größere Verluste verbreitern den Peak und verkürzen das Ausschwingen. Es ist dieselbe Dynamik im Frequenz- und Zeitbereich, nicht zweierlei Wirkung.
Q ≈ fₙ / Δf
Q ist die dimensionslose Resonanzgüte, fₙ die Eigenfrequenz und Δf die Halbwertsbandbreite bei halber Leistung. Die Näherung setzt schwache Dämpfung und trennbare Moden voraus. Der Gütefaktor Q bewertet nicht die Qualität des Instruments.
Als eigenes Beispiel klingt die Amplitude einer 220-Hz-Mode bei Q=60 in etwa 0,60 Sekunden um 60 dB ab, bei Q=20 in etwa 0,20 Sekunden. Das beschreibt diese Mode im freien Abklingen. Es ist weder die Ausklingdauer des gesamten Saitentons noch die Nachhallzeit eines Raums. Auch bei gleichem Q ergeben unterschiedliche Frequenzen unterschiedliche Zeiten in Sekunden.
Bei der Schätzung der Dämpfung ist es auch wichtig zu unterscheiden, ob es sich um Amplitude, Energie oder Dezibel handelt. Bei gleicher Bewegungsform ändert sich die Energie ungefähr mit dem Quadrat der Amplitude; aber durch die Verwendung ihrer korrekten Dezibeldefinitionen können die beiden Beschreibungen konsistent sein. Die Abfallgeschwindigkeit des Peak Hold in der Spektrumsoftware oder die Linienbreite einer bestimmten Harmonischen in der Aufnahme-FFT können ohne Analyse nicht als modale Dämpfung des Gitarrenkorpus angesehen werden.
Klangfarbe ist kein eingefrorenes Spektrum
Ein Ton besteht aus Komponenten, die verschieden schnell abklingen können. Werden anfangs starke Höhen später schwächer, verändert sich die Mischung während des Tons. Das Video nutzt „Höhen zuerst, Tiefen zuletzt“ als anschauliches Beispiel. Für eine bestimmte Gitarre, Note und Messposition muss die Reihenfolge geprüft werden; sie ist kein allgemeines Gesetz.
Ein zeitlich veränderlicher Klang verlangt keine zeitlich veränderten Systemparameter. Schon ein lineares System mit festen Parametern erzeugt wechselnde spektrale Verhältnisse, wenn seine Komponenten verschieden schnell abklingen. Impulsantwort und Faltung beschreiben dieses Gedächtnis mit Ausklang.
Das Video stellt die Idee einer vollkommen ungedämpften, unhörbar weiter schwingenden Gitarre vor. Dahinter steht: Strahlt eine Struktur Schallenergie ab, nimmt ihr Vorrat ohne äußere Zufuhr ab. Schallabstrahlung ist selbst ein Dämpfungsweg. Völlige Dämpfungsfreiheit und fortgesetzte Abstrahlung ohne Energiezufuhr passen daher nicht in dasselbe Modell. Daraus folgt weder, dass möglichst viel Materialreibung gut wäre, noch ein allgemeines Gesetz „lauter heißt kürzer“.
Langsames Ausklingen in vergleichbare Größen zerlegen
Dämpfung im Frequenz- und Zeitbereich
Einstellbares LehrmodellAusprobieren: Bei fester Frequenz Q erhöhen. Danach bei festem Q die Frequenz erhöhen. Gleiches Q bedeutet keine gleiche Abklingdauer in Sekunden.
Rauschgrenze und Schwebungen
In Aufnahmen begrenzt auch das Grundrauschen den sichtbaren Ausklang. Eine darin verschwindende Komponente bewegt sich nicht unbedingt exakt ab diesem Moment überhaupt nicht mehr. Nahe Frequenzen können Schwebungen bilden: Sie verstärken und schwächen sich abwechselnd. Ein Hüllkurvental ist dann kein plötzlicher Energieverlust; später können sich die Beiträge erneut verstärken.
Vor einer Abklingzeit müssen Abschnitt, Frequenzband und Amplitudendefinition feststehen. Ist die anhaltende Anregung beendet und der Signal-Rausch-Abstand ausreichend? Zeit-, Frequenz- und Phaseninformationen gemeinsam zu prüfen ist belastbarer, als aus einer schön fallenden Linie auf Strukturqualität zu schließen.
7. Faltung in der Gitarrenakustik: Eingang und Antwort verbinden
Entsprechendes Video ca. 05:30–06:03
Teilen Sie den kontinuierlichen Vorstoß in viele kleine Beiträge auf
Denken Sie sich die dynamische Stegkraft als Folge kleiner Anregungen. Jede hinterlässt eine Antwort im definierten System. Unter linearer Näherung kann diese Antwort zeitlich verschoben, mit der Anregungsstärke skaliert und mit allen anderen Beiträgen zum selben Zeitpunkt addiert werden. Genau dies beschreibt die Faltung.
Ein sehr kurzer Kraftimpuls und der danach folgende Verlauf veranschaulichen die Impulsantwort. Sie umfasst nicht nur die erste Bewegung, sondern auch Phase, Verzögerung und Abklingen. Frühere Anregungen wirken weiter: Daher das Bild des Equalizers mit Gedächtnis. Die Faltung ist kein zusätzlicher Energieprozess, sondern ein Rechenweg, der Eingang und Systemgedächtnis verbindet.
Ausgang = Eingang ∗ Impulsantwort
Das Sternchen zeigt die Faltung an, nicht die gewöhnliche Multiplikation zweier Zahlen gleichzeitig. Die Eingabe-, Ausgabe- und Antwortdefinitionen müssen einander entsprechen, beispielsweise die Brückenkraft in einer bestimmten Richtung und der Schalldruck an einem festen Ort.
Eine berechnete Faltung schrittweise aufbauen
Einstellbares LehrmodellAusprobieren: Wechselnde Vorzeichen wählen und die Eingänge einzeln hinzufügen. Beobachten, wann sich die Antworten verstärken und wann sie sich aufheben.
Black-Box-Diagramm ist nützlich, die Schnittstellendefinition kann nicht weggelassen werden
Die Handskizze ordnet Eingang, Gesamtantwort und Messort. Sie erlaubt aber nicht, jede beliebige Saitenwellenform unverändert in einen Korpus-EQ einzuspeisen. Ist der Eingang eine Stegkraft, müssen Systemgrenze und Antworteinheit dazu passen. Ist damit die Saitenform vor dem Loslassen gemeint, braucht es eine dynamische Beschreibung aus den Anfangsbedingungen.
Masse, Steifigkeit, Form und Randbedingungen sind Systemparameter, keine zeitlich ankommenden Anregungssignale. Ein anderer Zupfpunkt verändert vor allem den Eingang; andere Auflagen, Strukturen oder Luftlasten können das System verändern. So unterscheiden wir verschiedene Eingänge am selben System von verschiedenen Systemen bei vergleichbarer Anregung.
Wechseln Sie in den Frequenzbereich, sowohl Amplitude als auch Phase müssen beibehalten werden.
Im Frequenzbereich entspricht die Faltung der Multiplikation von Eingangsspektrum und komplexem Frequenzgang bei jeder Frequenz. Die Beträge werden multipliziert, die Phasen addiert. Komponenten können relativ stärker oder schwächer werden; auch ihre zeitliche Zusammensetzung ändert sich. Ein Amplitudengang allein rekonstruiert nicht sämtliche Einschwing- und Abklingvorgänge.
Die in der Antwort definierten Modi, Kopplungen, Dämpfung und Ausbreitungsbedingungen sind alle in dieser Antwort zusammengekommen. Nachdem die Eingabe damit gefaltet wurde, weist das Ergebnis bereits eine entsprechende Dämpfung auf; Wenn man ihn mit einer „Dämpfungshüllkurve“ ohne Basis multipliziert, ist es möglich, denselben Verlust zweimal zu berechnen. Ebenso sollte der Lufteffekt, der in die gesamte Kopplungsreaktion eingefügt wurde, nicht als unabhängiger EQ wiederholt werden.
Kurzform funktioniert, aber Systemgrenzen müssen konsistent sein
Ist die synchron gemessene reale Stegkraft der Eingang, beschreibt die Antwort die empfangende Seite aus Korpus, Luft und Messort. Die bereits in dieser inneren Kraft enthaltene Saitenrückwirkung darf nicht erneut angesetzt werden. Wird dagegen das gesamte System ab dem Loslassen vorhergesagt, sind die Anfangszustände von Saite, Struktur und Luft nötig. Die Stegkraft ist dann ein internes Ergebnis, keine zusätzlich unabhängige äußere Kraft.
Schon beim Loslassen gespeicherte Energie muss über Vorgeschichte oder Anfangsbedingungen berücksichtigt werden. Externe Aufnahme- und Wiedergabeglieder lassen sich bei passenden Größen, Einheiten und Bedingungen verknüpfen. Intern rückgekoppelte Teile dürfen dagegen nicht beliebig als einseitige Kästen behandelt werden.
Diese Beschreibung erfordert, dass das System während des Tests annähernd linear und stabil ist. Ob eine Verdoppelung der Eingabe dazu führen kann, dass sich die Antwort im gleichen Verhältnis ändert, und ob mehrere Eingaben überlagert werden können, sind intuitive Möglichkeiten, die lineare Approximation zu verstehen. Offensichtliche Artefakte, Clipping, Kontakte mit großer Amplitude und Verarbeitung wie automatische Verstärkung und Komprimierung können die anwendbaren Bedingungen des festen linearen Modells zerstören. Für die Akustik einer Akustikgitarre sind Modelle erforderlich, und Sie müssen auch wissen, ab wann die Modelle nicht mehr ausreichen.
8. Vom Gitarrenkorpus bis zum Raum ist der Klang um dieselbe Gitarre herum nicht derselbe
Entsprechendes Video ca. 06:04–06:32

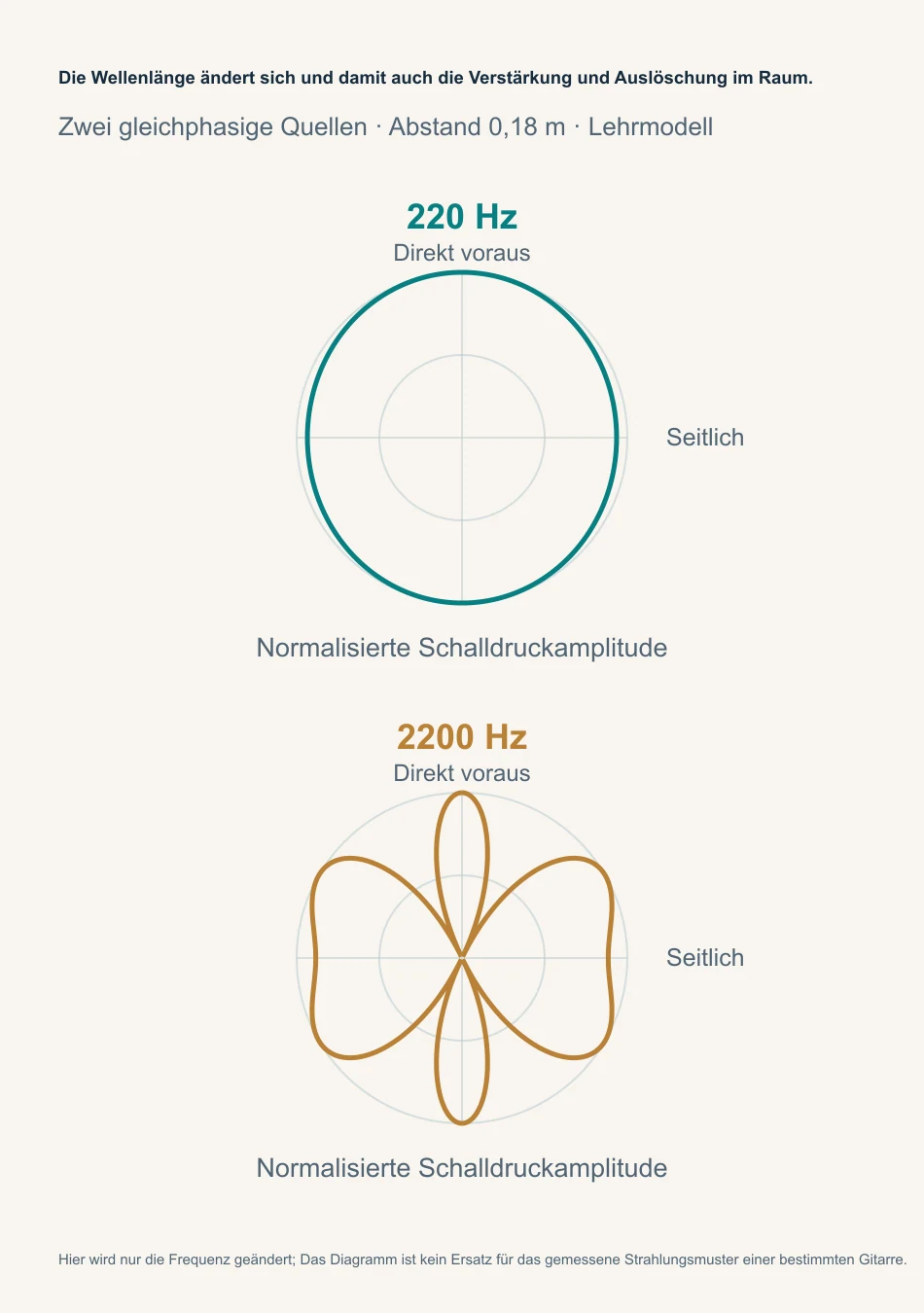

Was sich nach außen ausbreitet, ist Störung und Energie
Decke, Boden und Schallloch erzeugen wechselnde Verdichtungen und Verdünnungen der Luft. Bei kleinen Amplituden schwingen Luftteilchen hauptsächlich um ihre Ruhelage. Nach außen wandern Druckstörung und Energie, kein Luftpaket von der Gitarre bis ins Ohr. Teilchenbewegung und durchgehender Lufttransport sind zu unterscheiden.
Der Schalldruck, der von verschiedenen Bereichen des Gitarrenkorpus zum selben Empfangspunkt beiträgt, muss mit ihren jeweiligen Ausbreitungsabständen und Phasen addiert werden. In einigen Richtungen kann es verstärkt werden, in anderen kann es teilweise ausgeglichen werden. Wenn sich die Frequenz ändert, ändert sich das Verhältnis der Wellenlänge zu den Abmessungen des Gitarrenkorpus, sodass das räumliche Strahlungsmuster derselben Gitarre nicht bei allen Frequenzen gleich bleibt.
Eine Mikrofonposition kann nicht das gesamte Schallfeld darstellen
Die Flächen gleichen Schalldrucks im Video machen eine räumliche Verteilung sichtbar. Ein anderer Ohr- oder Mikrofonort kann andere Frequenzverhältnisse liefern, obwohl Gitarre und Spielweise gleich bleiben. Große Deckenbewegung garantiert keine effiziente Abstrahlung in jede Richtung; die Phasenbeziehungen zwischen den Flächen zählen ebenfalls.
Schalldruck an einem Punkt ist nicht die insgesamt in alle Richtungen abgestrahlte Schallleistung. Lokale Auslöschung bedeutet weder weniger Schall überall noch verschwundene Energie. Für Tragfähigkeit oder Abstrahlwirkungsgrad müssen Abstand, Richtung, Frequenzband und Messverfahren feststehen. Ein Mikrofonfrequenzgang ist keine Beschreibung des ganzen Raums.
Räume bringen auch Reflexionen mit sich. Direktschall und reflektierter Schall nehmen unterschiedliche Wege und summieren sich am Mikrofon mit unterschiedlichen Phasen: Einige Frequenzen werden verstärkt, andere abgeschwächt und der Schall kann hohl, dünn, dick oder farbig erscheinen. Wenn Sie den Abstand und den Winkel des Mikrofons ändern, ändern sich auch die direkte Schallabtastung, das Reflexionsverhältnis und die Phasenbeziehung. Dies bedeutet nicht, dass der Gitarrenkorpus selbst in diesem Moment seine Struktur verändert hat.
9. Vom Schalldruck in den Ohren bis zur Klangfarbe, die wir erkennen
Entsprechendes Video ca. 06:33–06:55

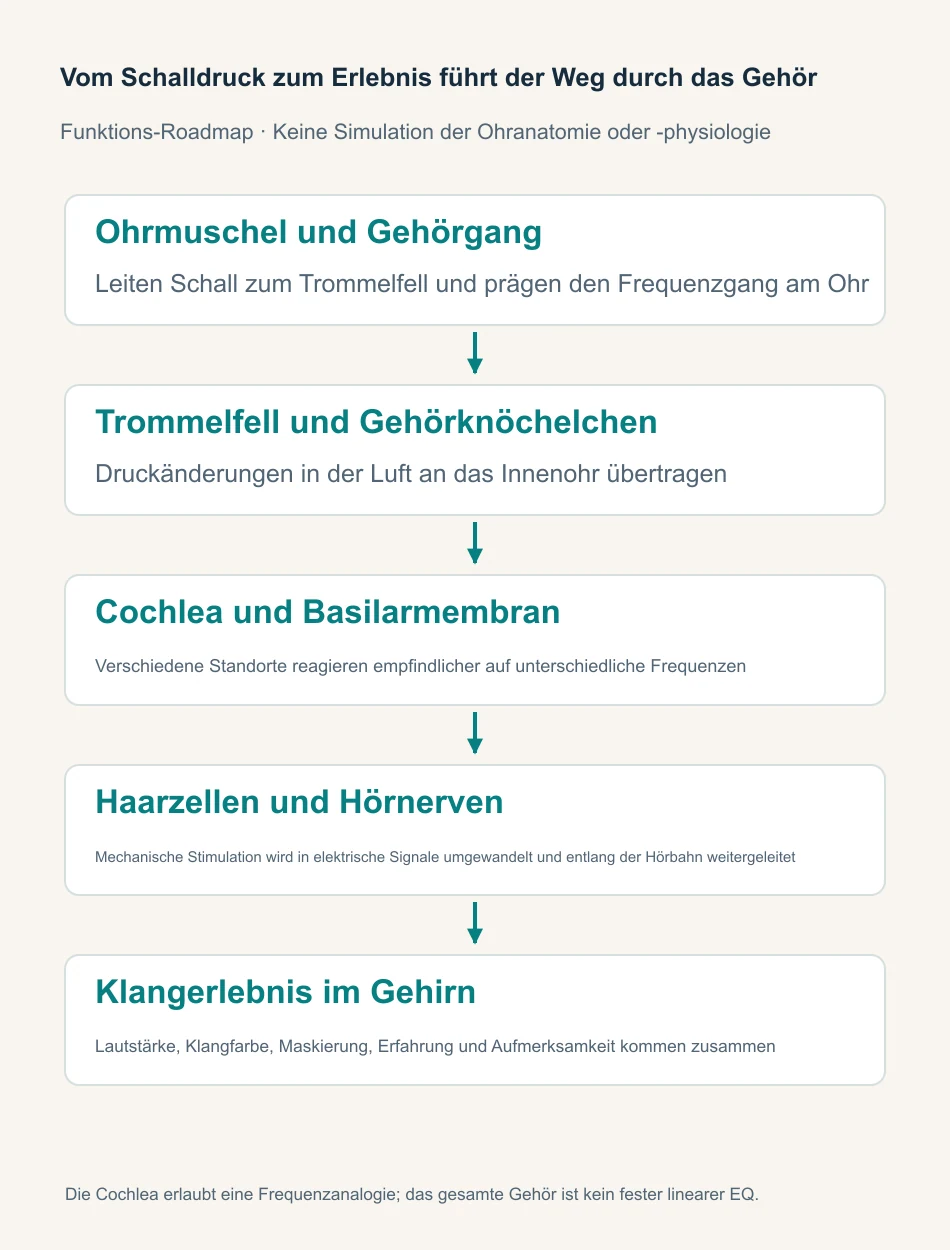

Die Frequenzselektivität der Cochlea ermöglicht einen intuitiven Einstieg
Nachdem Schallwellen das Außenohr erreicht haben, passieren sie zunächst die Ohrmuschel und den Gehörgang, treiben dann das Trommelfell und die Gehörknöchelchen des Mittelohrs an und treiben dann die Flüssigkeit und Strukturen in der Cochlea an. Verschiedene Stellen der Cochlea-Basilarmembran reagieren empfindlicher auf unterschiedliche Frequenzen: Der Bereich näher an der Basis ist auf hohe Frequenzen ausgerichtet, und nach oben hin ist er auf niedrige Frequenzen ausgerichtet. Haarzellen wandeln mechanische Reize in elektrische Signale um, die über die Hörbahn an das Gehirn weitergeleitet werden.
Longitudinalwelle und Hörvorgang
Einstellbares LehrmodellAusprobieren: Zuerst das rote Teilchen beobachten, danach die vorlaufende Verdichtungszone. Die Frequenz erhöhen und die kürzer werdende Wellenlänge verfolgen.
Die Cochlea als Spektrumanalysator ist ein nützliches Einstiegsbild: Verschiedene Orte reagieren auf verschiedene Frequenzen. Hören endet jedoch nicht mit einem Spektrum. Die Cochlea arbeitet aktiv und nichtlinear; auch neuronale Kodierung und Wahrnehmung entsprechen keinem festen linearen EQ. Den grundlegenden Hörweg erläutert Beschreibung von NIDCD.
Physikalischer Unterschied und bevorzugter Klang sind verwandte, aber verschiedene Fragen
Auch Lautheit, Verdeckung, zeitlicher Verlauf, Wiedergabetechnik, Aufmerksamkeit und Hörerfahrung beeinflussen die Wahrnehmung. Eine im Diagramm sichtbare Komponente muss im musikalischen Zusammenhang nicht gleichermaßen hörbar sein. Physikalische Unterschiede erzeugen nicht zwangsläufig gleich deutliche Höreindrücke. Ohrform, Gehör und Vorlieben unterscheiden sich zwischen Menschen.
Objektive Messungen bleiben wichtig: Sie zeigen, welche Größe sich wie stark verändert hat. Kontrolliertes Hören prüft, unter welchen Bedingungen der Unterschied hörbar ist und welcher Klang bevorzugt wird. Zusammen liefern beide eine nachvollziehbare Erklärung, statt nur eine günstige Zahl oder den Eindruck „hochwertiger“ zu nennen.
10. Von „klingt anders“ zu einer überprüfbaren Erklärung
Messungen werden im Video etwa bei 02:58 angesprochen; ab etwa 07:00 kehrt es zur gesamten Ursache-Wirkungs-Kette zurück
Identifizieren Sie zuerst das Problem und entscheiden Sie dann, welche Messung verwendet werden soll
Für die Frage nach den Komponenten einer einzelnen Aufnahme genügt zunächst deren Analyse. Für die Bewegung von Steg oder Decke unter definierter Kraft braucht es Eingang und Strukturantwort. Für eine bestimmte Gesamtmode sind zusätzlich Phasenbeziehungen mehrerer Messpunkte und eine Identifikation nötig. Frage, Messverfahren und Beleg müssen zusammenpassen.
Ein Spektrumanalysator zeigt die Frequenzanteile eines Signals. Die Peaks einer Spielaufnahme hängen aber auch von Saitenharmonischen, Korpus, Raum, Mikrofon und Analysefenster ab. Ohne bekannten Eingang und definierte Messgröße sind sie keine automatische Modenliste des Korpus. Einen Peak zur Deckeneigenfrequenz zu erklären überspringt häufig genau den Schritt, der nachgewiesen werden müsste.
Hammeranregung und Laserantwort normieren
Einstellbares LehrmodellAusprobieren: Die Anschlagkraft verdoppeln: Die Geschwindigkeit ändert sich, die Mobilität bleibt gleich. Danach Knotennähe wählen. Der zweite Peak wird schwächer; die Mode verschwindet dadurch nicht.
Was ein Foto des Messaufbaus verrät
Laser, Oszilloskop und Computer zeigen, wie Strukturbewegung untersucht wird. Das Vibrometer misst die Geschwindigkeitskomponente in Strahlrichtung, ohne einen Sensor am Punkt anzubringen. Reflexion, Geometrie und Messrichtung beeinflussen dennoch das Ergebnis. Ein farbiges Korpusbild allein verrät nicht, ob und welche Eigenmode identifiziert wurde.
Hammer und Laser verbinden: mehr als klopfen und ein Spektrum ansehen
Ein Impulshammer mit Kraftsensor erfasst während des kurzen Kontakts die reale Anregung. Das Laservibrometer misst eine gerichtete Geschwindigkeitskomponente, nicht automatisch die gesamte dreidimensionale Bewegung. Mit synchronen Signalen lässt sich im gültigen Frequenzbereich ein Kraft-Geschwindigkeits-Frequenzgang schätzen. Ein festes Mikrofon ermöglicht entsprechend einen Kraft-Schalldruck-Frequenzgang für seinen Ort.
Dazu genügt es nicht, beliebige Amplitudenspektren zu dividieren. Hammerspitze und Schlag beeinflussen die Anregungsbandbreite; ein Doppelschlag liefert zusätzliche Eingänge. Fenster, Rauschen, Kohärenz und Mittelung verändern die Schätzung. Hohe Kohärenz ist hilfreich, beweist allein aber weder korrekte Systemgrenzen noch Linearität oder sämtliche Einstellungen.
Beim Scannen mehrerer Punkte müssen gemeinsame Amplituden- und Phasenreferenzen sowie dieselben Randbedingungen erhalten bleiben. Erst daraus und aus einer geeigneten Modellanpassung lassen sich Frequenzen, Formen und Dämpfung der Moden bestimmen. Eine Animation bei kontinuierlicher Einfrequenzanregung zeigt zunächst eine erzwungene Antwort. Ohne Identifikation ist sie keine nachgewiesene Einzelmode.
Vom einzelnen Schlag zu belastbaren Antworten und Schwingungsformen
Der Hammer macht den kurzen Kontakt zu einer messbaren äußeren Anregung. Nicht jeder Schlag muss identisch sein, doch er muss im linearen Bereich liegen und aufgezeichnet werden. Dann lässt sich jede Antwort ihrem Eingang zuordnen, statt nur Peakhöhen zu vergleichen. Schlagort und Richtung müssen festliegen oder eindeutig dokumentiert werden, damit ein anderer Eingang nicht als Strukturänderung erscheint.
Die Messqualität prüfen
Prüfen Sie Übersteuerung, Doppelschläge, Synchronität und ausreichende Energie im Analyseband. Wiederholungen zeigen die Stabilität; Mittelung beseitigt keine systematischen Fehler. Kontaktsensoren erfordern die Berücksichtigung von Zusatzmasse und Befestigung. Auch kontaktlose Messungen brauchen eine Prüfung von Strahlrichtung und Signalqualität.
Mindestangaben für vergleichbare Messungen
- Gitarre und Randbedingungen: Saitentyp und Alter, Stimmung, Temperatur und Feuchte, Lagerung oder Haltung sowie frei schwingende oder gedämpfte Saiten. Diese beiden Zustände bilden unterschiedliche Systeme und dürfen nicht als derselbe Frequenzgang vermischt werden.
- Eingabe und Ausgabe: Zupf- oder Schlagort, Richtung und Steuerung; Ort, Richtung und Abstand der Bewegungs- oder Schallmessung; Achsen, Einheiten und Normierung.
- Wiederholungen und Auswertung: Gültige Wiederholungen, Ausschlusskriterien, Abtastung und Analysefenster, Rauschen und nutzbarer Frequenzbereich. Die unveränderten Originaldaten ohne Lautheitsanpassung bleiben erhalten.
Aufnahmevergleiche bleiben nützlich, wenn die Frage klar ist
Eine veröffentlichte Aufnahme enthält die ganze Kette aus Spiel, Saite, Korpus, Abstrahlung, Raum, Mikrofon, Bearbeitung, Wiedergabe und Gehör. Aus ihr lassen sich gewöhnlich nicht alle Einzelmerkmale eindeutig zurückrechnen. Verschiedene Ursachen können ähnliche Spektren erzeugen. Ein hellerer Klang beweist allein daher kein besseres Holz, keine bessere Beleistung und keinen besseren Strukturparameter.
Kontrollierte Aufnahmen ermöglichen relative Vergleiche. Halten Sie Aufnahmekette und Positionen fest, spielen Sie abwechselnd und wiederholt und dokumentieren Sie die Bedingungen. Für Klangfarbenvergleiche kann eine zusätzliche lautheitsangepasste Hörkopie den Einfluss bloßer Lautstärke reduzieren. Blindvergleiche mindern Erwartungen; Grenzen wie die Wiederholbarkeit des Spiels bleiben anzugeben.
Lautheitsangepasste Dateien zeigen aber nicht zugleich, welche Gitarre bei gleichem Eingang mehr realen Schalldruck oder einen höheren Abstrahlwirkungsgrad liefert. Dafür sind kalibrierte Originaldaten und definierte Eingänge nötig. Frequenzgang, Abklingen, Abstrahlung, Spielbarkeit und Vorliebe sollten auch nicht beliebig in eine Gesamtnote zusammenfallen. Sie beantworten unterschiedliche Fragen.
Variablen der Aufnahmekette getrennt betrachten
Einstellbares LehrmodellAusprobieren: Die Reflexion auf 0 stellen und nur den Winkel ändern. Danach den Winkel festhalten und die Reflexion schrittweise erhöhen. Prüfen, ob sich die Änderung noch allein der Gitarre zuschreiben lässt.
11. Gitarrenakustik im praktischen Vergleich
Vergleich 1: Dieselbe Gitarre, nur die Anschlagposition wurde geändert
Behalten Sie Saite, Tonhöhe, Haltung und Mikrofonposition bei und wechseln Sie zwischen Stegnähe und Mitte. Wiederholen Sie den Vorgang mit möglichst gleichem Kontakt und Loslassen. Vergleichen Sie Anschlag, Hauptklang und Ausklang getrennt. Das Aufnahmespektrum lässt sich neben das interaktive Modell stellen, muss aber nicht Linie für Linie passen: Das Modell zeigt anfängliche Auslenkungsverhältnisse, die Aufnahme enthält zusätzlich Korpus, Abstrahlung und Aufnahmekette.
Wenn möglich, kontrollieren und protokollieren Sie die seitliche Auslenkung. Gleiche Auslenkung garantiert jedoch keine gleiche Energie. Der Versuch zeigt, wie eine andere Anregung die Aufnahme derselben Gitarre verändert. Eine einzelne Zupfposition definiert nicht ihre unveränderliche Klangfarbe.
Vergleich 2: Eingangsreferenz erhalten, Messort verändern
Mit synchron erfasstem Hammereingang bleiben Lagerung, Schlagort und Richtung gleich, während Struktur- oder Mikrofonpositionen wechseln. Welche Merkmale bleiben, welche Spitzen und Täler sind ortsabhängig? Vergleichen Sie das mit den Schwingungsformen. Eine gemeinsame Skala ist nötig: Die Normierung jeder Kurve auf ihr eigenes Maximum verdeckt absolute Unterschiede.
Bei gewöhnlichen Aufnahmen können Sie auch versuchen, die Aufführungsposition festzulegen und die Mikrofonposition zum Vergleich zu ändern, aber die Wiederholbarkeit jeder Aufführung stellt eine Einschränkung dar und kann die Messung der synchronen Reaktion nicht vollständig ersetzen. Aufzeichnungen über Raum-, Richtungs- und Abstandsänderungen sollten getrennt von Aufzeichnungen über „wiederholte Messungen unter gleichen Bedingungen“ aufbewahrt werden, um zu vermeiden, dass alle Unterschiede auf die Struktur der Gitarre zurückzuführen sind.
Vergleich 3: Unterschied und Vorliebe getrennt notieren
Beschreiben Sie zunächst Anschlag, auffällige Frequenzbereiche und Veränderungen im Ausklang, statt alles sofort als gut oder schlecht zu bewerten. Prüfen Sie anschließend die zugehörigen Daten im gewählten Zeitfenster. Der spektrale Schwerpunkt kann eine Verteilung zusammenfassen, verlangt aber Angaben zu Amplituden- oder Leistungsgewichtung, Frequenzband und Zeitfenster. Ein höherer Wert bedeutet nicht automatisch besseren Klang.
Unterscheidbarkeit und Vorliebe trennen
Für Vorlieben lassen sich bei erhaltenen Originaldateien lautheitsangepasste Hörkopien und zufällige oder verblindete Präsentationen nutzen. Notieren Sie getrennt, ob ein Unterschied zuverlässig erkannt wird und welcher Klang bevorzugt wird. Für Schalldruck und Wirkungsgrad bei gleichem Eingang brauchen Sie dagegen die unangeglichenen Originale samt Kalibrierung.
Lassen Sie jede Schlussfolgerung auf ihre Beweise zurückkommen
Ein brauchbares Protokoll trennt drei Ebenen: Bedingungen wie Saite, Tonhöhe, Lagerung, Eingang und Messort; Beobachtungen wie veränderte Bänder oder Antworten in einem Zeitabschnitt; und schließlich Deutung samt alternativen Ursachen. Bei weiteren Versuchen lässt sich die Deutung dann gezielt prüfen.
Hören Sie noch einmal zu und versuchen Sie, den Unterschied dorthin zurückzuführen, wo er passiert ist
Zupfen Sie noch einmal: Der Finger setzt die Anfangsbedingungen. Die Saite wirkt auf den Steg und erfährt seine Rückwirkung. Struktur und Luft antworten in gekoppelten Moden, Komponenten klingen ab, und Schallwellen verstärken oder löschen sich im Raum aus. Direkt oder über Aufnahme und Wiedergabe erreicht der Klang unser Gehör. Das sind keine voneinander isolierten Arbeitsgänge, sondern verschiedene Fenster auf dasselbe Geschehen.
Wir können einen Klang immer noch zuerst mögen und ihn dann langsam verstehen. Was die Wissenschaft liefert, ist kein Grund, Gefühle aufzuheben, sondern Erklärungen zu Gefühlen klarer zu machen.Gehen Sie zurück zum Video und sehen Sie sich die Reise des Saitenzupfens noch einmal an.
Informationen und weiterführende Literatur
Grundlage sind das Bilibili-Video „Physikalische Grundlagen der Akustikgitarre – Das Nachleuchten des Universums“ und das ausführliche Skript „Bevor wir hören“. Der Artikel ergänzt Theorie, Messverfahren und Gültigkeitsbedingungen. Die Zeitmarken beziehen sich auf die etwa 8:16 Minuten lange Fassung. Konzeptgrafiken, Lehrrechnungen und vorhandene Messfotos werden unterschieden. Farben, Skalen und Bedingungen sind nach der jeweiligen Erklärung zu lesen. Ein Foto ersetzt kein vollständiges Messprotokoll; die interaktiven Modelle gelten unter den angegebenen Annahmen.
- UNSW: Saiten, stehende Wellen und Harmonische
- Helmholtz-Resonanz und Anpassungen für Gitarren — UNSW
- UNSW: Akustische Gitarrenmessungen und Strahlungsrichtung
- NIDCD: Wie wir Geräusche hören
- ESA: Akustische Schwingungen und Strukturbildung im frühen Universum
- Kepma: Grundlagen der Gitarrenmoden
- NI: FFTs und Fensterfunktionen verstehen
- Polytec: Grundlagen der Laser-Doppler-Schwingungsmessung
