Grundlagen modaler Gitarrenkonzepte

Grundlagen der Gitarrenmodi

Grundlegende modale Konzepte

Modaldefinition: Die Modalanalyse (Modalanalyse) ist eine Theorie und Methode zur Untersuchung der inhärenten Schwingungseigenschaften von Strukturen. Es umfasst hauptsächlich Parameter wie Modalfrequenz, Modalform, Dämpfungsverhältnis, Modalmasse, Modalsteifigkeit und Modalbeteiligungsfaktor. Bei linearen Systemen kann jede Mode als eine räumliche Schwingungsform verstanden werden, die am wahrscheinlichsten in der Nähe einer bestimmten Eigenfrequenz der Struktur auftritt.

In der Plattengleichung ist τ der Kelvin-Voigt-Zeitparameter in Sekunden, nicht der dimensionslose Verlustfaktor η. Für harmonische Bewegung in diesem speziellen Modell gilt η(ω)=ωτ. Die modale Steifigkeit verwendet den vollständigen isotropen Krümmungsenergieausdruck; Echtholzplatten erfordern Anisotropie, Aussteifung und tatsächliche Grenzen. Die Güte-Faktor-Beziehung gilt für eine leicht gedämpfte, trennbare Mode.

Wenn die Struktur in der Nähe einer bestimmten Modalfrequenz angeregt wird und die Anregungsposition und -richtung mit der Modenform übereinstimmen, wird die Mode effektiv angeregt. Die Position in der Modenform, an der die Verschiebung nahe Null liegt oder die Phase umgekehrt ist, wird als Knotenlinie oder Knotenbereich bezeichnet. Der Bereich mit einer großen Verschiebung wird als Antiknotenbereich bezeichnet. Die Vibration des Systems aus Decke, Boden, Hohlraumluft und Steg der Gitarre ist keine einfache Bewegung einer einzelnen Frequenz, sondern das Ergebnis der Kopplung mehrerer Strukturmoden und Luftmoden. Die Modalfrequenz wird hauptsächlich durch die Massenverteilung, Steifigkeitsverteilung, Randbedingungen und Kopplungsbeziehungen des Systems bestimmt.

Bewegungsgleichungen und Eigenwertprobleme: In einem linearen elastischen System kann ungedämpfte freie Schwingung durch die folgende Differentialgleichung der Bewegung beschrieben werden (bei linearen, leicht gedämpften Systemen kann jede Reaktion zu einer linearen Überlagerung von Moden erweitert werden).

Die verallgemeinerte Verschiebung des Systems sei dann q(r,t).

q(\mathbf r,t)=\sum_k\phi_k(\mathbf r)\eta_k(t),\quad\eta_k(t)=A_k\cos(\omega_{d,k}t+\varphi_k)e^{-\zeta_k\omega_{n,k}t},\quad\omega_{d,k}=\omega_{n,k}\sqrt{1-\zeta_k^2}

Differentialgleichung der Bewegung eines linearen elastischen Systems (ungedämpfte freie Schwingung):

Modaler Beteiligungsfaktor und Resonanz: Wenn die Frequenz der externen Anregung mit einer bestimmten Modalfrequenz übereinstimmt, erfährt die Struktur in diesem Modus eine Resonanz, was zu einer erheblichen Vibrationsreaktion führt. Die Stärke der Resonanzantwort hängt jedoch nicht nur vom Grad der Frequenzübereinstimmung ab, sondern auch von der „Kopplungseffizienz“ der Anregung an die Mode. Dies wird durch den Modalbeteiligungsfaktor gemessen: Für eine Anregungskraft oder eine Verschiebungseingabe in eine bestimmte Richtung ist der Modalbeteiligungsfaktor eine skalare Größe, die den Grad der Beteiligung dieses Modus an der Gesamtreaktion der Struktur angibt. Wenn der Beteiligungsfaktor eines bestimmten Modus in dieser Richtung groß ist und die Anregungsfrequenz nahe an seiner Modalfrequenz liegt, wird der Modus stark angeregt, um eine signifikante Reaktion zu erzeugen. Mit dem Modalbeteiligungsfaktor wird der Beitrag einer bestimmten Mode zur Reaktion unter einer bestimmten Anregungsposition, Anregungsrichtung und Messgröße beschrieben. Selbst wenn die Anregungsfrequenz nahe an einer Modalfrequenz liegt, kann die Mode in der gemessenen Reaktion schwach sein, wenn sich der Anregungspunkt in der Nähe des Modenknotens befindet oder wenn die Anregungsrichtung nicht mit der Hauptbewegungsrichtung der Mode übereinstimmt. Wenn dagegen die Anregungsposition und -richtung stark an die Modenform angepasst sind, kann eine offensichtliche Reaktion auftreten, selbst wenn die Eingangsenergie nicht groß ist. Daher hängt die tatsächliche dynamische Reaktion nicht nur davon ab, ob die Frequenz nahe an der Eigenfrequenz liegt, sondern auch von der räumlichen Anpassungsbeziehung zwischen der Anregung und der Modenform.

Akustische Gitarrenstruktur und Hauptresonanzkomponenten

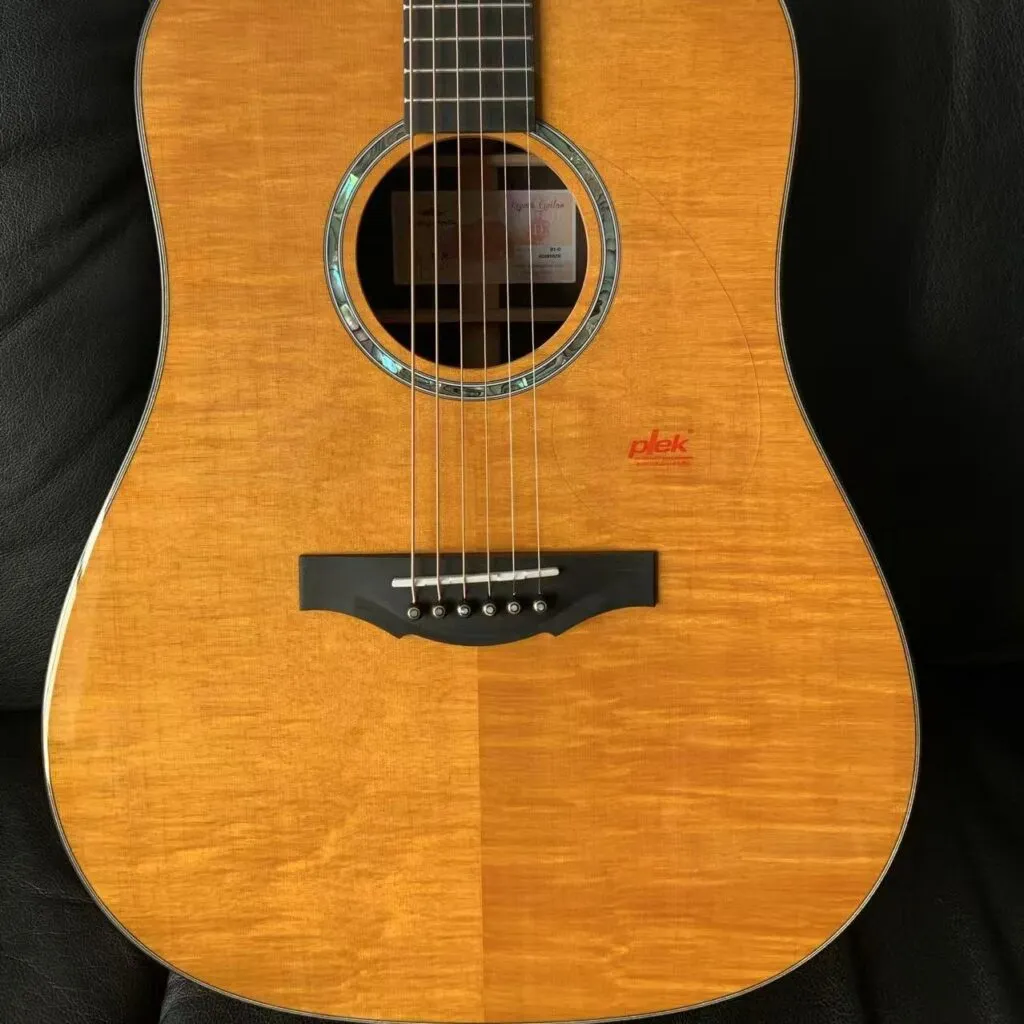

Eine Akustikgitarre (einschließlich klassischer Gitarre und Akustikgitarre mit Stahlsaiten) ist eine komplexe akustische Struktur, die aus Saiten, Steg, Resonanzboden (Platte), Rückplatte, Seitenwänden (Seitenwände des Korpus), Streben, Schallloch und der Luft im Hohlraum besteht. Jeder Teil spielt eine andere Rolle in der modalen Schwingung der Gitarre:

• Resonanzboden (Panel): Der Resonanzboden ist die wichtigste strukturelle Schallabstrahlungskomponente der Gitarre. Die Saiten geben über den Steg Kraft und Geschwindigkeit in den Resonanzboden ein, wodurch der Resonanzboden vibriert. Anschließend wird die Schallenergie durch die Luftbewegung auf der Oberfläche des Resonanzbodens und in der Nähe des Schalllochs nach außen abgestrahlt. Der Hauptmodus niedriger Ordnung des Resonanzbodens manifestiert sich normalerweise als großflächige gleichphasige Bewegung, die bestimmte „ungefähre Kolben“-Eigenschaften aufweist, sodass die Strahlungseffizienz hoch ist; Der eigentliche Resonanzboden ist jedoch kein starrer Kolben, sondern eine komplexe anisotrope dünne Platte mit Biege-, Torsions-, lokalen Vibrations- und Verspannungsbeschränkungen. Die Dicke des Resonanzbodens, die Wölbung, der Längs- und Querelastizitätsmodul des Holzes, die Dichte, die Dämpfung, die Verstrebungsanordnung und die Stegmasse haben einen erheblichen Einfluss auf die modale Frequenz und Schwingungsform.
• Rückseite: Die Rückseite ist das Holzbrett auf der Rückseite der Gitarre, das im Allgemeinen aus Hartholz (z. B. Palisander usw.) besteht und normalerweise etwas dicker als der Resonanzboden ist. Auch die Rückseite verfügt über eigene Biegemodi und kann über die Strukturpfade der Seitenwände und den Luftdruck im Hohlraum mit dem Resonanzboden gekoppelt werden. Wenn die Phase der Platte und der Rückwand besprochen wird, muss zunächst die Richtung definiert werden: Wenn die äußere Normalrichtung beider positiv ist, dann wölben sich die Platte und die Rückwand „gleichzeitig nach außen“ und das Volumen des Gitarrenhohlraums nimmt zu, und „gleichzeitig nach innen zurückgezogen“ verringert das Volumen des Gitarrenhohlraums. Durch diese Bewegung wird die Hohlraumluft stark gekoppelt; Wenn die Richtung derselben Raumkoordinate positiv ist, ist die Phasenbeschreibung entgegengesetzt. Daher kann man bei der Analyse der Kopplung zwischen Backplane und Panel nicht nur „in Phase“ oder „gegen Phase“ sagen, sondern muss auch die Referenzrichtung angeben. Normalerweise ist die Rückplattenresonanz nicht allein für den Klang einer Gitarre verantwortlich, sie kann jedoch die Anhebung, Breite und Abklingzeit der Tief- und Mittelbasswiedergabe beeinflussen. Eine moderate Beteiligung der Rückwand kann die Fülle und Luftigkeit des Klangs erhöhen; Wenn ein bestimmter Rückwandmodus übermäßig auf die Panel- und Luftmodi konzentriert ist, kann dies dazu führen, dass einige Tonhöhen ungewöhnlich hervorgehoben oder abgeschwächt werden.
• Seitenwand: Die Seitenwand ist die Seitenwand, die den Resonanzboden und die Rückwand verbindet und den Korpushohlraum bildet. Es besteht im Allgemeinen aus Hartholz und ist in die Form des Körpers gebogen. Die Seitenplatte selbst ist relativ schmal und weist eine hohe Steifigkeit auf. Sie wird üblicherweise als ungefähre starre Grenze in Moden niedriger Ordnung betrachtet, die die Schwingungsrandbedingungen des Resonanzbodens und der Rückplatte begrenzt und steuert. Die Hauptfunktion der Seitenplatten besteht darin, das Volumen und die Form des Resonanzkastens zu formen, was sich auf die Frequenz des Luftmodus auswirkt (z. B. beeinflusst das Volumen des Gitarrenhohlraums die Helmholtz-Resonanzfrequenz). Auch die Seitenwände selbst verfügen über hochfrequente Biegemoden, allerdings haben diese Moden aufgrund ihrer bogenförmigen Struktur und engen Verbindung mit der Resonanzdecke/Rückwand einen relativ geringen Einfluss auf die Gesamtschallabstrahlung. Sie erscheinen im Allgemeinen als lokale hochfrequente Schwingungen und sind nicht die Hauptquelle der Schallabstrahlung.
• Streben: Streben sind dünne Holzstreifen, die an der Innenseite des Resonanzbodens und der Rückplatte angebracht werden, um die Struktur zu verstärken und Vibrationsmuster anzupassen. Verschiedene Gitarrentypen verwenden unterschiedliche Bespannungsanordnungen (klassische Gitarren verwenden beispielsweise meist fächerförmige Bestrebungen, Stahlsaitengitarren meist X-Bestrebungen usw.). Durch die Verstrebung werden die lokale Steifigkeit, Massenverteilung und Schwingungsenergieflusswege des Resonanzbodens erheblich verändert, wodurch sich Modalfrequenzen, Knotenlinienpositionen und Modenzonierung auswirken. In einigen Modi kann die Knotenlinie nahe an der Aussteifung liegen oder sich an der Richtung der Aussteifung orientieren, aber die Position der Aussteifung ist nicht unbedingt die Knotenlinie. Die genauere Funktion der Aussteifung besteht darin, die äquivalente Biegesteifigkeit, den Grad der Anisotropie und die lokale Kopplungsbeziehung der Platte zu ändern und dadurch indirekt die Modalfrequenz, die Modenform und die Strahlungseffizienz zu regulieren. Beispielsweise bewirkt die
• Eine niedrige, von der Luft dominierte Resonanz koppelt sich mit der Ober- und Rückseite; seine Frequenz variiert je nach Hohlraumvolumen, Schallloch und Struktur. 80–120 Hz ist ein Beispielbereich für einige Gitarren, nahe E2 (82,41 Hz) bis unter B2 (123,47 Hz), keine Akzeptanzspezifikation. Luftstrom und Plattenphase hängen von der Frequenz, dem Modus und den gewählten positiven Richtungen ab, nicht von einer statischen Atmungsanalogie. Resonanz kann die Abstrahlung verbessern und gleichzeitig den Energieverlust der Saite erhöhen; Ein stärkerer Bass garantiert kein längeres Sustain.
• Saiten und Steg: Saiten sind die direkte Klangquelle der Gitarre, und die Saiten werden vom Spieler gezupft, um Vibrationen anzuregen. Die Schwingungsfrequenz einer offenen Saite wird durch die Saitenlänge, die Spannung und die lineare Dichte bestimmt und erzeugt eine Reihe von Obertönen. Die Schwingung der Saite selbst strahlt Schall kaum direkt in die Luft ab (aufgrund des dünnen Saitendurchmessers und der schlechten Impedanzanpassung), aber die Schwingung der Saite überträgt die Kraft über den Steg auf den Resonanzboden und bringt so den gesamten Resonanzkasten zum Schwingen. Der Steg wird mit der Oberfläche des Resonanzbodens verklebt und stellt die Verbindungsschnittstelle zwischen den Saiten und dem Resonanzboden dar. Seine Masse und Steifigkeit wirken sich auch auf den Resonanzbodenmodus aus: Der Steg erhöht die lokale Masse des Resonanzbodens, verringert die Frequenz einiger Resonanzbodenmodi und beeinflusst die lokale Verteilung der Schwingungsformen. Das Spektrum der Anregung der Saitenbrücke ist sehr breit, aber die Reaktion des Gitarrenresonanzkastens auf verschiedene Frequenzen ist nicht einheitlich – er fungiert als Filter und Strahlungswandler, der die von den Saiten eingegebene Energie zwischen verschiedenen Modi umverteilt und als Klang ausgibt. Dabei werden die Vibrationskomponenten, die der Modalfrequenz der Gitarre entsprechen, erheblich verstärkt und effektiv in hörbaren Klang abgestrahlt, während die Komponenten, die nicht in die Nähe der Resonanzfrequenz fallen, relativ unterdrückt werden. Daher hängt die Gesamtklangfarbe der Gitarre eng mit der modalen Struktur zusammen: Wenn die Grundfrequenz oder der Oberton der Saite, die einer bestimmten Tonhöhe entspricht, zufällig nahe an der modalen Frequenz liegt, ist der Klang besonders laut, mit einem schnellen und klaren Anschlagsübergang; Wenn umgekehrt in der Nähe eines bestimmten Klangs keine Resonanzunterstützung vorhanden ist, klingt dieser schwach oder hat ein kurzes Sustain. Die modale Frequenzverteilung einer gut konstruierten Gitarre sollte den Tonhöhenbereich der Saite möglichst gleichmäßig abdecken, mit modaler Unterstützung von den tiefsten bis zu den höchsten Tönen, um eine ausgewogene Lautstärke und eine gleichmäßige Klangfarbe in jeder Klangzone zu gewährleisten.

Ideale flexible Saite (keine Biegesteifigkeit), Zugsaite mit Spannweite L (Spannung T, Liniendichte μ=ρA), Querschwingung mit kleiner Auslenkung erfüllt die Wellengleichung:

Feste Endgrenze u(0,t)=u(L,t) =0. Die Eigenlösung ist:

Die entsprechende Frequenz ist:

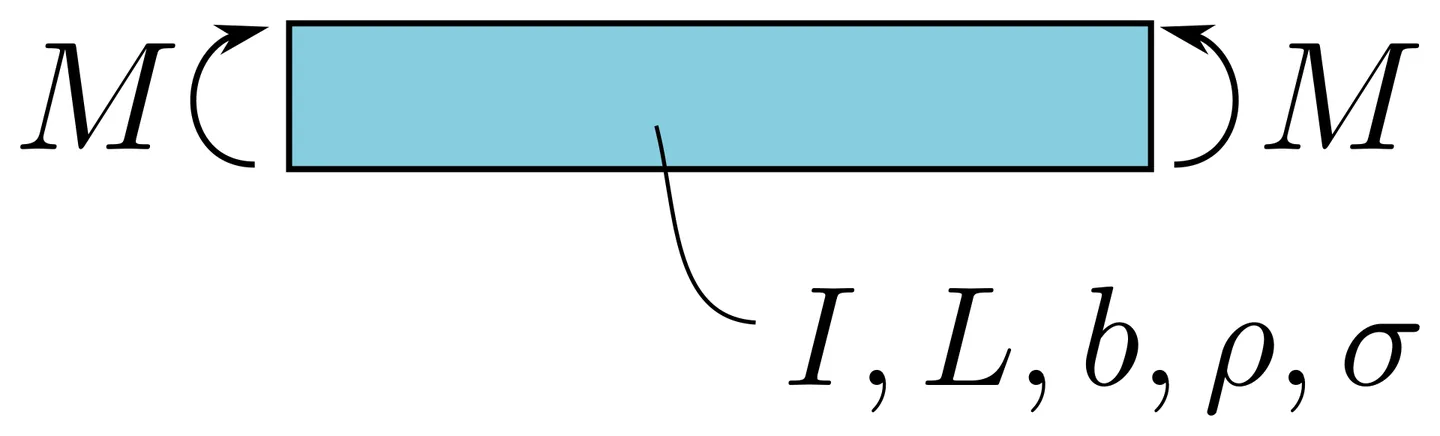

Echte Metallsaiten weisen nach der erweiterten eindimensionalen Euler-Bernoulli-Gleichung eine Biegesteifigkeit auf:

wobei E der Elastizitätsmodul und I das zweite Flächenmoment ist. Die Eigenfrequenz beträgt ungefähr:

Das B ist der Dissonanzkoeffizient, der dazu führt, dass die Obertöne um ganzzahlige Vielfache abweichen.

Im Allgemeinen bilden die Strukturkomponenten der Akustikgitarre durch gegenseitige Kopplung ein komplexes modales Schwingungssystem: Die Saiten sorgen für die Anregung, und der Steg koppelt die Anregung an den Resonanzboden; Resonanzboden, Rückwand und Seitenwände bilden einen Holzhohlraum, der für strukturelle Elastizität sorgt; Das Schallloch und die Innenluft sorgen für eine akustische Hohlraumresonanz. Die Schwingungen des Gesamtsystems koppeln sich an die Umgebungsluft und werden letztlich als Schall abgestrahlt. Die Qualität einer Gitarre hängt weitgehend von der Verteilung dieser Modalfrequenzen und Schwingungsformen ab und davon, wie gut sie mit den Klangfrequenzen der Saiten übereinstimmen. Während des Entwurfs- und Stimmprozesses achten Gitarrenbauer auf die Material- und Strukturparameter der Hauptresonanzkomponenten (z. B. Resonanzbodendicke, Verdünnung der Bestrebungen, Schalllochgröße usw.), um die Modalfrequenz und die Schwingungsform anzupassen und so die Klangeigenschaften der Gitarre zu formen.

Mathematische Modellierung der Modalanalyse

Finite-Elemente-Modellierung: Die Modalanalyse von Gitarren erfordert normalerweise die Erstellung eines mathematischen Modells mit Hilfe der Finite-Elemente-Methode (FEM). Da die Gitarrenstruktur mehrere Strukturen/Medien wie dünne Platten (Resonanzboden, Rückplatte), Kessel (Seitenplatten), Balken (Verstrebungsbalken, Hälse usw.) und geschlossene Lufthohlräume umfasst, ist eine genaue Simulation schwieriger. Im Finite-Elemente-Modell werden Resonanzboden und Rückplatte häufig in Schalenelemente oder Plattenelemente diskretisiert (unter Berücksichtigung anisotroper Holzelastizitätskonstanten, da die Steifigkeit von Holz entlang der Faserrichtung und senkrecht zur Faserrichtung stark unterschiedlich ist), die Seitenplatten können als Rahmengrenzen mit Schalenelementen definiert werden und die Aussteifungsbalken als Versteifungen können mit Balkenelementen oder äquivalenten Schalenelementen modelliert werden. Auch lokale zusätzliche Massensteifigkeiten wie die Brücke sollten in das Modell einbezogen werden. Für die Analyse akustischer Moden ist es notwendig, die Luft im Inneren des Gitarrenhohlraums zu modellieren, indem beispielsweise finite Elemente des Schallfelds (Fluidelemente) verwendet werden, um den Hohlraum zu füllen, und offene Randbedingungen am Schallloch festgelegt werden, um eine Verbindung zur Außenwelt herzustellen. Dieses Fluid-Struktur-Kopplungsmodell kann gleichzeitig den natürlichen Modus des Holzstrukturkastens und den natürlichen Modus des Lufthohlraums sowie den gekoppelten Modus der beiden berechnen. Allerdings ist das gesamte Modell rechenintensiv, insbesondere wenn es das Strahlungsschallfeld im äußeren unendlichen Raum einbezieht, was mit Hilfe der Randelementmethode (BEM) weiter gelöst werden kann. Daher wird in der Forschung häufig auf Vereinfachung zurückgegriffen: Beispielsweise geht man zunächst von einem starren Kasten aus, um die A0-Frequenz des Luftmodus zu berechnen, und simuliert dann die aerodynamische Flexibilität durch konzentrierte Masse-Federn im Strukturmodell oder berücksichtigt nur die ersten paar gekoppelten Modi usw., um die Rechenkomplexität zu reduzieren.

Höhere Moden haben oft mehr Knotenlinien, aber Reihenfolge, Frequenz und Form müssen für die tatsächliche Struktur definiert werden und dürfen nicht direkt von einer regulären Platte übernommen werden. Gegenphasige Bereiche beeinflussen die Interferenz; Strahlung hängt auch von der räumlichen Skala im Verhältnis zur Wellenlänge und den Oberflächengeschwindigkeiten ab. Höhere Modi sind nicht unbedingt schwache Strahler oder irrelevant für die Lautstärke. Die Modellkürzung muss dem Zielband und den Zielmessungen folgen, nicht der Annahme, dass alles über 1000 Hz unwichtig ist.

Die modale Überlagerung drückt die Reaktion als Summe der Beiträge in einem geeigneten linearen Modell aus; Auch die Entkopplung in klassische Realmoden erfordert geeignete Dämpfungsbedingungen. Orthogonalität ist eine mathematische Beziehung innerhalb eines festen Modells. Dies bedeutet nicht, dass eine Zahnspange oder eine Materialänderung einen Modus unabhängig optimieren kann, ohne andere zu beeinflussen. Strukturelle Veränderungen verändern häufig mehrere Frequenzen, Formen und Beteiligungsniveaus und erfordern neue Messungen oder Berechnungen.

Hier ein Blick auf Dämpfung, Qualitätsfaktor und Dämpfung. Qualitätsfaktor:

Der Q der Saite wird durch eine Kombination aus innerer Materialreibung, mechanischer Impedanzanpassung an die Brücke und Strahlungskopplung an die Luft/Platte bestimmt.

Typische Modusformen und ihre Auswirkung auf die Klangfarbe

Akustische Gitarre verfügt über zahlreiche Modi, die über den gesamten hörbaren Frequenzbereich verteilt sind. Im Folgenden werden einige typische Modi ausgewählt, um ihre Schwingungsformeigenschaften und entsprechenden Frequenzen sowie ihren Beitrag zum Klang der Gitarre zu veranschaulichen.

Eine niedrige, von der Luft dominierte Resonanz koppelt sich mit der Ober- und Rückseite; seine Frequenz variiert je nach Hohlraumvolumen, Schallloch und Struktur. 80–120 Hz ist ein Beispielbereich für einige Gitarren, nahe E2 (82,41 Hz) bis unter B2 (123,47 Hz), keine Akzeptanzspezifikation. Luftstrom und Plattenphase hängen von der Frequenz, dem Modus und den gewählten positiven Richtungen ab, nicht von einer statischen Atmungsanalogie. Resonanz kann die Abstrahlung verbessern und gleichzeitig den Energieverlust der Saite erhöhen; Ein stärkerer Bass garantiert kein längeres Sustain.

Der Haupt-Top-Modus hat keine feste Frequenz, unabhängig von Hohlraum und Rückseite. Durch die Kopplung werden Frequenzen und Formen verändert; Einige markante Strukturresonanzen treten im Bereich von 180–250 Hz auf, für den Vergleich sind jedoch bestimmte Instrumente, Grenzen und Anregungsmethoden erforderlich. Eine Note wie G3 bei 196 Hz ist kein universelles Qualitätsziel, und nicht beschaffte 188/203-Hz-Werte sind keine allgemeinen Ergebnisse. Strahlung hängt auch von Oberflächengeschwindigkeiten, Phasen und Interferenzen ab.

Höhere Moden haben oft mehr Knotenlinien, aber Reihenfolge, Frequenz und Form müssen für die tatsächliche Struktur definiert werden und dürfen nicht direkt von einer regulären Platte übernommen werden. Gegenphasige Bereiche beeinflussen die Interferenz; Strahlung hängt auch von der räumlichen Skala im Verhältnis zur Wellenlänge und den Oberflächengeschwindigkeiten ab. Höhere Modi sind nicht unbedingt schwache Strahler oder irrelevant für die Lautstärke. Die Modellkürzung muss dem Zielband und den Zielmessungen folgen, nicht der Annahme, dass alles über 1000 Hz unwichtig ist.

Im Allgemeinen tragen Moden unterschiedlicher Ordnung zum Klang der Gitarre bei: Moden niedriger Ordnung (Lufthohlraum, Hauptresonanzboden usw.) bestimmen die grundlegende Reaktionskurve und die Resonanzeigenschaften des Klangs, Moden mittlerer Ordnung (Modenformen im Bereich von mehreren hundert Hertz) bereichern die Klangfarbe und Projektion des Mittelfrequenzbands und Moden hoher Ordnung verleihen dem Klang einzigartige Obertöne und Textur. Bei einer gut konstruierten Gitarre sollten diese Modi entlang der Frequenzachse gut verteilt und versetzt sein, um zu vermeiden, dass einige Tonhöhen nicht durch Resonanz unterstützt werden oder dass die Resonanzen bei bestimmten Frequenzen zu stark gestapelt sind. Erfahrene Gitarrenbauer „stimmen“ den Resonanzboden und die Rückplatte während der Produktion so ab, dass ihre Grundmodenfrequenzen das Verhältnis ganzzahliger Vielfacher des Musikklangs vermeiden und gleichzeitig die Modenfrequenzen höherer Ordnung verteilen, sodass die Gitarre eine mäßige Resonanzreaktion auf die Noten auf dem gesamten Griffbrett aufweist und eine ausgewogene und abwechslungsreiche Klangfarbe erhält.

Nachfolgend finden Sie einige mathematische Erklärungen zur Panel-Rückwandplatine und zum Hohlraum.

Das Furnier wird als isotrope dünne Platte (Kirchhoff-Love-Annahme) angenähert, mit Dicke h, Dichte ρ​, Elastizitätsmodul E und Poissonzahl ν. Durchbiegung w(x,y,t) erfüllt:

D\nabla^4w+\rho_ph\frac{\partial^2w}{\partial t^2}

+\tau D\nabla^4\!\left(\frac{\partial w}{\partial t}\right)=p(x,y,t)

in:

D ist die Biegesteifigkeit der Platte, eta ist der Strukturverlustfaktor und p ist der Druckunterschied auf beiden Seiten der Platte. Die Randbedingungen werden durch die Verbindungen zwischen der Einfassung, den Balken und den Seitenwänden bestimmt; das eigentliche Paneel mit der Aussteifung ist ein ungleichmäßiges anisotropes Paneel.

Modales Überlagerungsschreiben:

Darunter:

M_k=\iint\rho_p h\phi_k^2\,dS,\quad K_k=\iint D[\phi_{k,xx}^2+\phi_{k,yy}^2+2\nu\phi_{k,xx}\phi_{k,yy}+2(1-\nu)\phi_{k,xy}^2]\,dS,\quad F_k=\iint p\phi_k\,dS

Das Chladni-Muster (Sandmethode) zeigt tatsächlich die Knotenlinien (die die Beschränkung/Balkenanordnung widerspiegeln).

Für den Hohlraummodus erfüllt die Luft im Hohlraum die folgende Gleichung:

Das Schallloch einer Gitarre ähnelt einem kurzen Halshohlraum und die niederfrequente Hauptresonanzfrequenz (Helmholtz) erfüllt die folgende Gleichung:

Änderungen der Lautstärke sowie der Position und Tiefe des Schalllochs wirken sich auf diese Frequenz aus.

Dann betrachten wir die Kopplung. Nehmen wir als Beispiel die Stelle, an der der Steg und die Decke in Kontakt sind. Die Quergeschwindigkeit V a des Saitenendes ist kontinuierlich mit der Geschwindigkeit V b des Stegs/der Decke. Die Kraftgleichgewichtsgleichung lautet:

in:

ist die Brückenpunktadmittanz (oder mechanische Empfindlichkeit), die lineare Modensumme:

Die äquivalente Dämpfung am Saitenende wird maßgeblich durch Y b beeinflusst: Wenn sich ω dem Panel-Modus nähert, wird die Energie schneller ausgekoppelt, das heißt „manche Töne sind lauter und kürzer.“

Dann schauen wir uns die Ankopplung des Panels an die Hohlraumluft an. Das normale Geschwindigkeitsfeld des Panels sei V n(x,y,ω), die Hohlraumvolumengeschwindigkeit U cav​ und die akustische Lochvolumengeschwindigkeit U hole erfüllen:

Durch die Kombination der obigen Gleichungen kann das klassische Kopplungsmodell mit zwei (oder drei) Freiheitsgraden erhalten werden, und die Frequenz und Strahlungseffizienz des synthetischen Niederfrequenzmodus „Mainboard-Modus“, „Hohlraummodus“, „Anti-Phase/In-Phase“ können erhalten werden.

Dann schauen wir uns die Schallabstrahlung und Lautstärke an. Die wahrgenommene Lautstärke einer Gitarre hängt mit dem Fernfeldschalldruck p∞ zusammen. Im Frequenzbereich beträgt die von der Platte abgestrahlte Schallleistung mit normaler Geschwindigkeit ungefähr:

Darunter ist σ die Strahlungseffizienz (bezogen auf die Wellenzahl k=ω/c 0, die Phasengeschwindigkeit der Plattenwelle und den Übereinstimmungsgrad von Strukturwellen und Luftschallwellen). Die niedrige Frequenz wird hauptsächlich von der Kolbenkomponente (Gesamtvolumengeschwindigkeit) und dem akustischen Lochstrahl dominiert; Die mittleren und hohen Frequenzen werden von den Moden höherer Ordnung der Platte beigesteuert.

Experimentelle Messung und Visualisierung modaler Formen

Um die oben genannten Gitarrenmodenformen weiter zu untersuchen und zu verifizieren, verwendeten Wissenschaftler und Gitarrenbauer verschiedene experimentelle Methoden, um die Schwingungsmoden zu visualisieren.

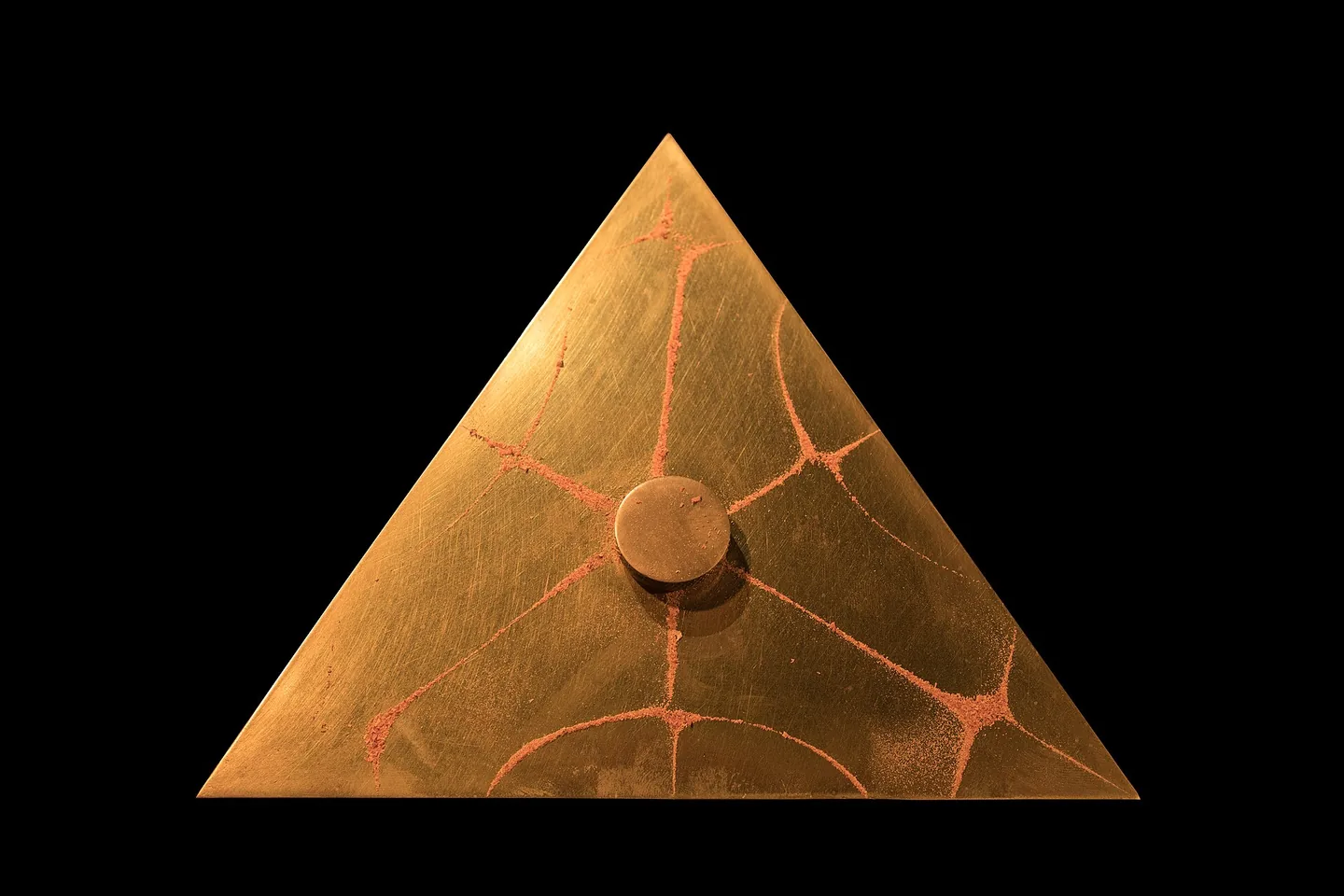

Kradny-Board

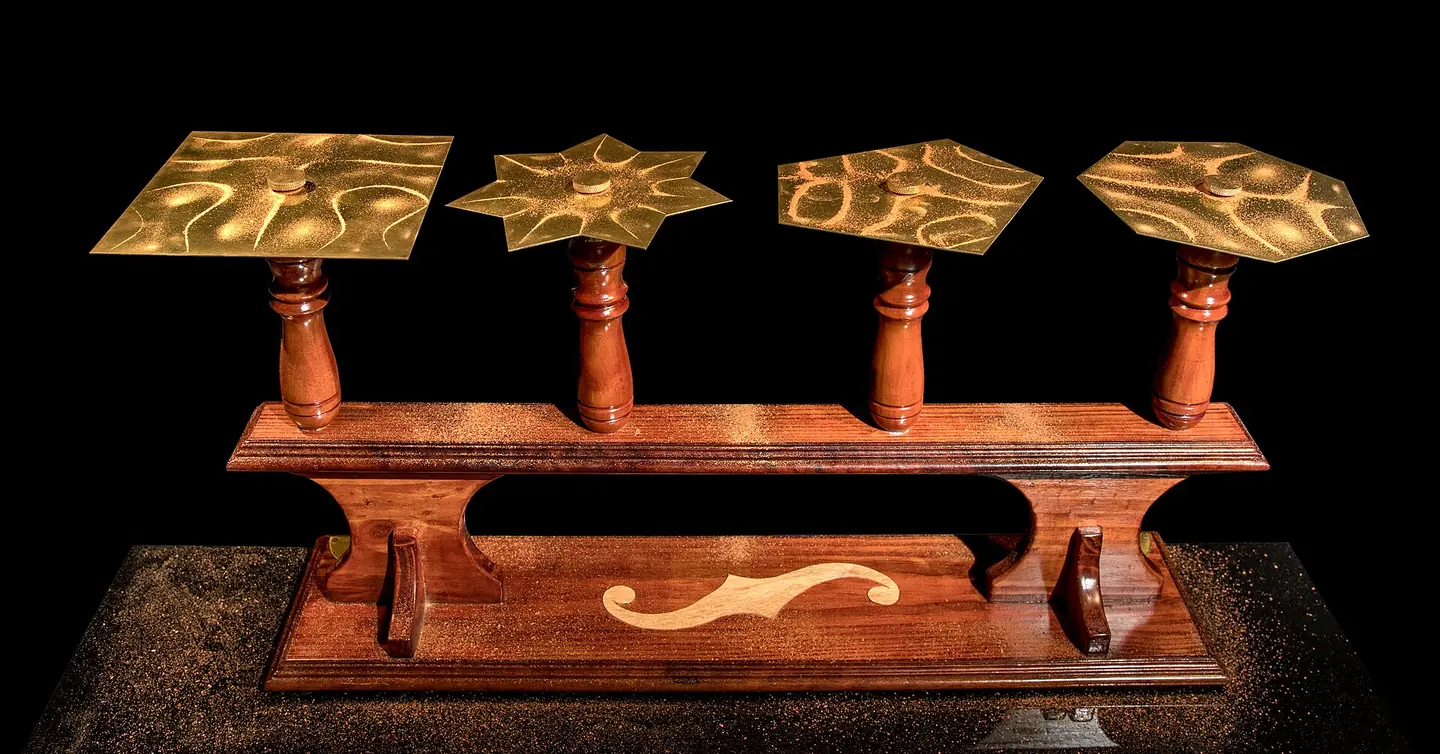

• Chladny-Methode: Das klassischste in der Geschichte ist das Chladny-Figuren-Experiment. Streuen Sie feinen Sand oder Teeblätter auf die Oberfläche des Resonanzbodens und schwingen Sie die Frequenz mit einem Lautsprecher so, dass die gesamte Gitarre oder ein separater Resonanzboden angeregt wird. Bei bestimmten Frequenzen (Resonanzfrequenzen) werden die Sandkörner durch die Vibration an den Knotenlinien geschüttelt und bilden so ein sichtbares Vibrationsmuster. Diese Methode ist einfach anzuwenden. Bereits im 19. Jahrhundert beobachtete der Physiker Chladni damit die Schwingungsform der Platte, daher der Name. Bei Gitarren kann die Kladni-Methode vor dem Zusammenbau die Modalfrequenz und Schwingungsform des Resonanzbodens und der Rückplatte messen. Gitarrenbauer verwenden diese Muster, um die Auswirkung einer Verdünnung oder Versteifung des Resonanzbodens zu beurteilen: Ein symmetrischer Resonanzboden erzeugt ein symmetrisches Muster, und ungewöhnlich asymmetrische Knotenlinien können auf ungleichmäßiges Material oder strukturelle Asymmetrie hinweisen. Es ist zu beachten, dass die Modalfrequenzen des unabhängigen Panels nicht genau den Modalfrequenzen des zusammengebauten Instruments entsprechen, diese Methode kann jedoch nützliche Rückmeldungen während des Produktionsprozesses liefern. Die Chladny-Abbildung zeigt hauptsächlich die Knotentopologie der Moden, die für quantitative Untersuchungen begrenzt ist, sich aber als sehr hilfreich bei der Anpassung der Resonanz in der tatsächlichen Gitarrenbauweise erwiesen hat.
• Force-Hammer-Methode: Modalinformationen über das Beschleunigungssensor-Patch und den Anregungshammer aufzeichnen
• Holographische Interferometrie und ESPI: Die holographische Laserinterferometrie ist eine weitere Technologie zur hochpräzisen Visualisierung von Schwingungsformen. Durch interferometrische Messung der subtilen Verschiebungen der vibrierenden Oberfläche kann das Hologramm das gleichmäßige Verschiebungsprofil der Vibration in Form eines Streifenmusters anzeigen. Dadurch ist die räumliche Auflösung extrem hoch und komplexe Schwingungsformen können klar dargestellt werden. Die elektronische Speckle-Interferometrie (ESPI) ist eine digitale Implementierung der holographischen Interferometrie, die auch die Echtzeitbeobachtung von Schwingungsmoden ermöglicht. Forscher haben holographische Interferenz genutzt, um Modalmessungen an Musikinstrumenten wie Gitarren durchzuführen, und die erhaltenen Schwingungsformen stimmen gut mit den Ergebnissen der Finite-Elemente-Berechnung überein. Beispielsweise haben Chatziioannou et al. verifizierte die Genauigkeit simulierter Modalitäten über ESPI auf Instrumenten wie Kontrabass und Gambe. Bei Gitarren können ähnliche Methoden verwendet werden, um die Schwingungsmuster des Resonanzbodens in verschiedenen Modi zu beobachten, einschließlich subtiler lokaler Verzerrungen und Phasenunterschiede, die mit bloßem Auge nur schwer direkt zu erkennen sind. Der Vorteil der holographischen Interferenz besteht darin, dass kontinuierliche Vollfeldinformationen erhalten werden können, ohne dass Punkte auf der Struktur platziert werden müssen. Es ist derzeit eine der modalen Visualisierungsmethoden mit der stärksten räumlichen Auflösung.
• Experimentelle Modalanalyse und Schallstrahlungsmessung: Zusätzlich zur direkten Beobachtung von Modenformen kombinieren Forscher häufig Impedanzmessungen mit Schallfeldmessungen. Die mechanische Admittanz oder Impedanz an der Brücke kann durch Aufbringen einer Krafteinheit und Aufzeichnen der Schwingungsgeschwindigkeit gemessen werden, wodurch modale Frequenzen und Dämpfung sichtbar werden. Mikrofonarrays können gleichzeitig das abgestrahlte Schallfeld abbilden und Modi mit hoher Strahlungseffizienz identifizieren. Mithilfe dieser Messungen lässt sich ermitteln, welche Modi am stärksten zum Klang einer Gitarre beitragen, und Hinweise zu Designverbesserungen geben.

Modaler Test

Modaler Test

Zusammenfassend lässt sich sagen, dass wir mit Hilfe moderner experimenteller Techniken in der Lage sind, abstrakte Modalformen zu „sehen“ und theoretische Modelle mit dem Verhalten realer Instrumente zu verbinden. Diese Tools überprüfen nicht nur die Existenz und Form jedes oben genannten Modus der Gitarre (z. B. stimmen der gemessene Atmungsmodus und der Resonanzbodenmodus der Gitarre sehr gut mit den berechneten Vorhersagen überein), sondern liefern auch wissenschaftliche Grundlagen für die Gitarrenherstellung und -verbesserung. Heutzutage greifen Menschen neben der empirischen Beurteilung zunehmend auf Modaltestergebnisse zurück, um Musikinstrumente fein abzustimmen und ihren Frequenzgang idealer zu gestalten. Das Geheimnis der Klangfarbe einer Akustikgitarre liegt in den reichhaltigen und vielfältigen Modenformen: Durch theoretische Modellanalysen und experimentelle Visualisierung haben wir unser Verständnis dafür vertieft, wie diese Moden in verschiedenen Frequenzbändern schwingen und miteinander koppeln, und sind der Erklärung des miteinander verflochtenen wissenschaftlichen und künstlerischen Problems „Warum eine gute Gitarre bezaubernd klingt“ näher gekommen.

Dieser Artikel ist Originalinhalt. Nachdrucke müssen vorab vom Autor genehmigt werden und der Autor sowie die Quelle des Originaltextes müssen an prominenter Stelle angegeben werden. Es ist keine unbefugte Änderung des Inhalts gestattet.

Formelbedingungen: ωₙ ist die ungedämpfte Eigenkreisfrequenz; ωd,n = ωₙ√(1−ζₙ²) ist die unterdämpfte Freischwingungsfrequenz (0 ≤ ζₙ < 1). Die Amplitude nimmt ab als exp(−ζₙωₙt); Energie zerfällt als ihr Quadrat. Q ≈ 1/(2ζₙ) und Schätzungen der Halbwertsbandbreite gelten für leichte, auflösbare Moden, nicht für einen willkürlichen überlappenden Peak. Die Stiff-String-Näherung geht von gleichmäßigen Eigenschaften, konstanter Spannung und einfach unterstützten Enden aus. Bezogen auf seinen tatsächlichen ersten Modus ist fₙ/f₁ = n√[(1+Bn²)/(1+B)]; Die ideale Referenz für flexible Saiten ist nicht das steifigkeitskorrigierte f₁.

Diese interaktive Illustration mischt vorgeschriebene Frequenzverhältnisse und Sinusmuster, um Knoten, Bäuche und Parameterskalierung zu erklären. Es löst keine freien Bessel-Eigenwerte der kreisförmigen Platte und ist kein gemessener Gitarrenmodus. Die Farbe stellt die veranschaulichende Verschiebung dar, nicht den gemessenen Schalldruck. Bei einer gleichmäßig isotropen dünnen Platte hängt die Frequenz auch von Dicke, Radius, Poissonzahl und Randbedingungen ab. Nur wenn diese festgelegt sind, beschreibt f ∝ √(E/ρ) einen Skalierungstrend. Beispielwerte und Muster sind keine Fertigungsabnahmedaten.

Kirchhoff–Liebesplattenkrümmungsenergie · Kelvin-Voigt-Plattenmodell
