Ein vorläufiges Akustikmodell der Gitarre

Einführung

Eine Akustikgitarre überträgt Energie von den gezupften Saiten über den Steg auf den Korpus und die umgebende Luft. Die mechanische Impedanz beschreibt eine Kraft-Geschwindigkeits-Beziehung, während die akustische Impedanz Druck und Strömung oder Partikelgeschwindigkeit unter bestimmten Definitionen verwendet. Die Impedanz ist keine Eigenschaft der Energie selbst. Das Modellieren der Gitarre erfordert die gekoppelte Reaktion von Saiten, Struktur und Luft.

Dieser Artikel beginnt mit der schwingenden Saite, dem grundlegendsten Antriebselement und ersten Signalgenerator des Systems. Anschließend wird der Gitarrenkorpus als hochentwickelter mechanischer Filter und akustischer Strahler untersucht, der das rohe Saitensignal formt und verstärkt. Von da an wird die Gitarre als gekoppeltes Schwingungssystem behandelt, das aus Saiten, Resonanzboden, Boden und Zargen sowie eingeschlossener Luft besteht. Wir werden untersuchen, wie die dynamische Interaktion zwischen diesen Komponenten die charakteristischen Resonanzen des Instruments erzeugt, quantifizieren, wie sich die physikalischen Resonanzeigenschaften von Tonhölzern auf die Klangfarbe auswirken, und schließlich von der physikalischen Akustik zur Psychoakustik übergehen, um zu sehen, wie das menschliche Gehör objektive Schwingungen als Musik voller Farben und Emotionen dekodiert. Ziel ist es, ein vorläufiges wissenschaftliches Modell bereitzustellen, das das Verständnis des Instruments erleichtert.

Teil I: Die treibende Kraft – Physik der schwingenden Saite

Eine lineare, zeitinvariante Näherung kann kleine Vibrationen beschreiben, wenn die Betriebsbedingungen stabil bleiben. In dieser Näherung kann eine Übertragungsfunktion oder Faltung die Reaktion auf eine definierte Anregung beschreiben. Auch die Saiten und der Korpus beeinflussen sich gegenseitig: Die Stegansprache verändert die Bewegung und das Abklingen der Saiten. Eine einseitige EQ-Analogie ist nur innerhalb dieser Annahmen sinnvoll.

1.1 Der Ursprung der Tonhöhe: Wellenausbreitung und -reflexion

Wenn eine Gitarrensaite gezupft wird, breiten sich Transversalwellen mit vielen Frequenzkomponenten in beide Richtungen entlang der Saite aus. Beim Erreichen der beiden festen Endpunkte Sattel und Sattel werden die Wellen reflektiert. Da die Endpunkte fest sind, erfährt jede reflektierte Welle eine Phasenumkehr. Diese Inversion ist für die Bildung stehender Wellen von entscheidender Bedeutung, da sie dafür sorgt, dass die Verschiebung an den Endpunkten Null bleibt. Die einfallenden und reflektierten Wellen haben die gleiche Form, bewegen sich aber in entgegengesetzte Richtungen, überlappen und interferieren.

1.2 Stehende Wellen und die harmonische Reihe

Bei einer stehenden Welle bleiben einige Punkte auf der Saite stationär (Knoten), während andere die maximale Amplitude erreichen (Bäuche), wodurch die gesamte Wellenform stationär erscheint.

Für einen String der Länge L kann sich eine stabile stehende Welle nur dann bilden, wenn eine ganze Zahl von Halbwellenlängen genau in die Stringlänge passt:

Diese Wellenlängenbedingung beschränkt die Saite auf einen diskreten Satz von Frequenzen – die harmonische Reihe:

– Grundlegend (n=1): Die niedrigste Frequenz, f_1, mit \lambda_1=2L. Das Ohr interpretiert diesen Grundton in erster Linie als Tonhöhe.

– Harmonische oder Obertöne (n>1): Schwingungen mit höherer Frequenz, deren Frequenzen ganzzahlige Vielfache der Grundfrequenz sind, f_n=n f_1. Sie werden im Allgemeinen nicht als separate Tonhöhen gehört; Stattdessen vermischen sie sich mit dem Grundton und bilden so den charakteristischen Klang der Saite. Ihre Präsenz und relative Stärke unterscheiden einen satten Musikton von einer einfachen Sinuswelle.

Die Saite ist also kein beliebiger Schwingkörper, sondern ein quantisierter Signalgeber. Anstelle von zufälligem Rauschen erzeugt es ein harmonisch reiches Signal mit einer strengen mathematischen Struktur. Dieses strukturierte Signal ist die Grundlage für die anschließende Resonanz und Filterung des Körpers und stellt auch eine physikalische Grundlage für musikalische Harmonie dar.

1.3 Die Tonhöhengleichung: Die Physik der Stimmung

Die Frequenz f wird durch die Wellengeschwindigkeit v und die Wellenlänge \lambda gemäß f=v/\lambda bestimmt. Die Kombination dieser Beziehung mit der Stehwellenbedingung ergibt die Frequenz der nten Harmonischen:

Die Geschwindigkeit einer Welle auf einer Saite ist nicht festgelegt; es hängt von der Saitenspannung T und der linearen Massendichte \mu ab:

Substitution ergibt das vollständige Ideal-String-Modell:

Diese Gleichung identifiziert alle physikalischen Mittel, mit denen Spieler und Hersteller das Spielfeld kontrollieren:

• Länge ändern: Durch Greifen einer Saite wird ihre effektive Schwingungslänge verkürzt. Die Frequenz steigt und damit auch die Tonhöhe.

• Spannungsänderung: Das Drehen einer Stimmmaschine verändert T. Zunehmende Spannung erhöht die Wellengeschwindigkeit und -frequenz.

• Veränderung der linearen Dichte: Die sechs Saiten unterscheiden sich im Durchmesser und teilweise im Material. Eine dickere Basssaite hat einen größeren \mu, sodass bei gleicher effektiver Länge und Spannung ihre Wellengeschwindigkeit und Grundfrequenz niedriger sind.

Das Instrumentendesign erfordert einen Kompromiss zwischen Mensurlänge, Saitenmaterial (das sich auf \mu auswirkt) und der Spannung, der die Struktur sicher standhalten kann. Um tiefere Töne zu erzielen, ohne dass die Saite übermäßig locker oder unpraktisch lang wird, muss ihre Masse pro Längeneinheit erhöht werden. Aus diesem Grund sind Basssaiten dicker und werden oft durch Umwickeln eines Kerns mit Metalldraht hergestellt. Der Gitarrenbau ist somit nicht nur eine Kunst, sondern auch die praktische Lösung einer multivariablen physikalischen Gleichung.

1.4 Das anfängliche Spektrum

Die Art und Position des Zupfens – der Anregungsmechanismus – bestimmt, wie die Anfangsenergie zwischen Grundton und Harmonischen verteilt wird. Das Zupfen nahe der Mitte einer Saite betont den Grundton und erzeugt einen weicheren, volleren Klang. Durch Zupfen in der Nähe des Stegs werden mehr Obertöne angeregt und ein hellerer oder schärferer Klang erzeugt. Diese Sammlung harmonischer Frequenzen und anfänglicher Amplituden ist das anfängliche Spektrum: das Rohsignal, das der Gitarrenkorpus verarbeiten wird.

Eine detailliertere Visualisierung der Saitenvibration finden Sie in der entsprechenden Visualisierung, die im Originalartikel verlinkt ist.

Teil II: Der Akustikmotor – Der Gitarrenkorpus als Resonator und Strahler

Der unverstärkte Gitarrenkörper ist ein passiver akustischer Filter und Strahler. Es liefert keine neue Energie; Es verteilt die vom Spieler eingebrachte Energie neu und strahlt sie ab, während ein Teil als Wärme verloren geht. Seine größere Abstrahlfläche und Resonanzen können die Klangausgabe in bestimmten Bändern im Vergleich zu einer isolierten Saite steigern, ohne zusätzliche Energie zu erzeugen.

2.1 Der Resonanzboden: Die primäre vibrierende Membran

Eine selbst schwingende Saite hat eine sehr kleine Oberfläche und bewegt nur wenig Luft, sodass sie kaum hörbar ist. Die Decke bzw. der Resonanzboden ist die wichtigste Komponente bei der Klangerzeugung. Als große Membran empfängt sie die Saitenenergie über den Sattel und den Steg. Seine breite Oberfläche kann viel mehr Luft transportieren und den Klang weitaus effizienter abstrahlen als die Saite allein.

Deckenhölzer wie Fichte und Zeder werden aufgrund ihres hohen Steifigkeits-Gewichts-Verhältnisses ausgewählt. Sie können effizient schwingen und gleichzeitig der großen statischen Belastung der Saiten ohne übermäßige Verformung standhalten.

2.2 Abstützung und Kontrolle von Schwingungsmoden

Streben sind Holzstützen, die auf die Unterseite des Resonanzbodens geklebt werden. Sie erfüllen zwei entscheidende und oft konkurrierende Funktionen:

1. Strukturelle Unterstützung: Die dünne Decke muss einer kombinierten Saitenspannung standhalten, die etwa 80 kgf erreichen kann. Die Aussteifung sorgt für die erforderliche Festigkeit, um ein Zusammenfallen oder eine übermäßige Verformung zu verhindern.

2. Klangformung: Verstrebungsmuster bestimmen, wie die Decke vibriert. Durch die Erhöhung der Steifigkeit in ausgewählten Bereichen steuern die Streben die Formen, Positionen und Frequenzen der Resonanzbodenmoden. Der Hersteller strebt nach einem Gleichgewicht zwischen Steifigkeit, die Klarheit und Nachhaltigkeit unterstützt, und Flexibilität, die Lautstärke und dynamische Reaktion unterstützt.

Das Aussteifungssystem ist also mehr als nur eine Verstärkung; Es funktioniert wie eine akustische Leiterplatte, leitet Schwingungsenergie über die Oberseite und fördert spezifische, musikalisch nützliche Bewegungsmuster. Verschiedene Systeme – X-Bracing, Fan-Bracing, V-Class und andere – können mit derselben String-Eingabe sehr unterschiedliche Ausgänge erzeugen.

• X-Bracing: Der Industriestandard für Stahlsaiten-Akustik. Die gekreuzten Streben sorgen für festen Halt unter der Brücke und lassen gleichzeitig verschiedene Bereiche der Decke vibrieren. Das Design ist für eine ausgewogene Bass- und Höhenwiedergabe bekannt. Tonstäbe und Fingerstützen verfeinern die modale Balance weiter.

• Lüfterverstrebung: Standard bei klassischen Gitarren mit Nylonsaiten. Leichte Streben verlaufen strahlenförmig unterhalb des Schalllochs. Dieses flexible System passt sich der geringeren Spannung von Nylonsaiten an und regt effektiv die Monopol- oder Atmungsbewegung der Decke an, was zu einem warmen und vollen Klang einer klassischen Gitarre beiträgt.

• V-Klasse-Verstrebung: Ein modernes Taylor-Design, das die Längssteifigkeit entlang der Mittellinie getrennt von der Querflexibilität steuern soll. Es wird behauptet, dass die Steifigkeit zur Verbesserung des Sustains, die Flexibilität zur Erhöhung der Lautstärke und eine gleichmäßigere Vibration zur Verbesserung der Intonation genutzt werden sollen.

• K-Bracing: Ein Kepma-Design, das durch Topologieoptimierung und Lasermodaltests entwickelt wurde. Es soll einer Drehung des Halses und einem Aufwölben der Oberseite oder einem Kollabieren unter Saitenbelastung standhalten und gleichzeitig leichtgewichtig bleiben und auf die Berührung des Spielers reagieren.

2.3 Vibration visualisieren: Chladni-Muster und -Modi

Die komplexe Bewegung des Resonanzbodens bei verschiedenen Resonanzfrequenzen kann mit Chladni-Mustern visualisiert werden. Feiner Sand wird über die Platte gestreut, die dann mit einer ausgewählten Frequenz angetrieben wird. Körner werden von sich stark bewegenden Antinodenregionen weggeschleudert und sammeln sich entlang stationärer Knotenlinien an, wodurch die Geometrie des Modus sichtbar wird – eine frühe Form der Modalvisualisierung.

Mehrere wichtige Gitarrendeckenmodi sind:

• Monopolmodus: Auch Atemmodus genannt. Der größte Teil des unteren Bereichs bewegt sich als ein Bereich phasengleich nach innen oder außen. Es treibt die Luft hocheffizient an und ist entscheidend für die Reaktion bei niedrigen Frequenzen.

• Kreuzdipolmodus: Die linke und rechte Seite des Unterbügels bewegen sich in entgegengesetzte Richtungen.

• Langdipol-Modus: Der obere und untere Teil des Resonanzbodens bewegen sich in entgegengesetzte Richtungen.

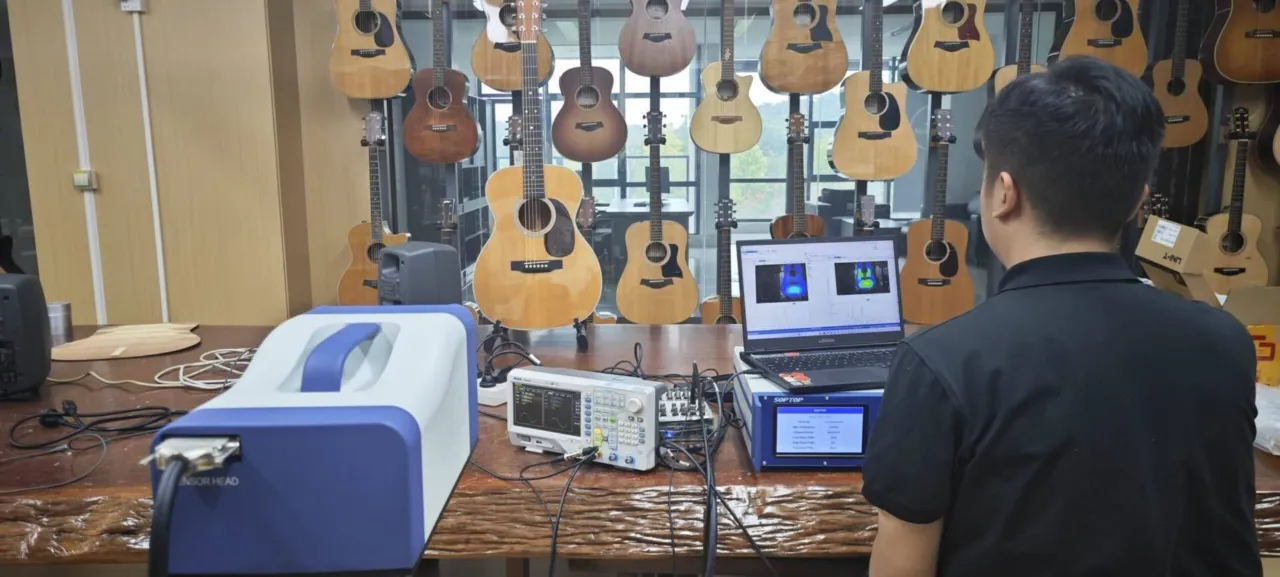

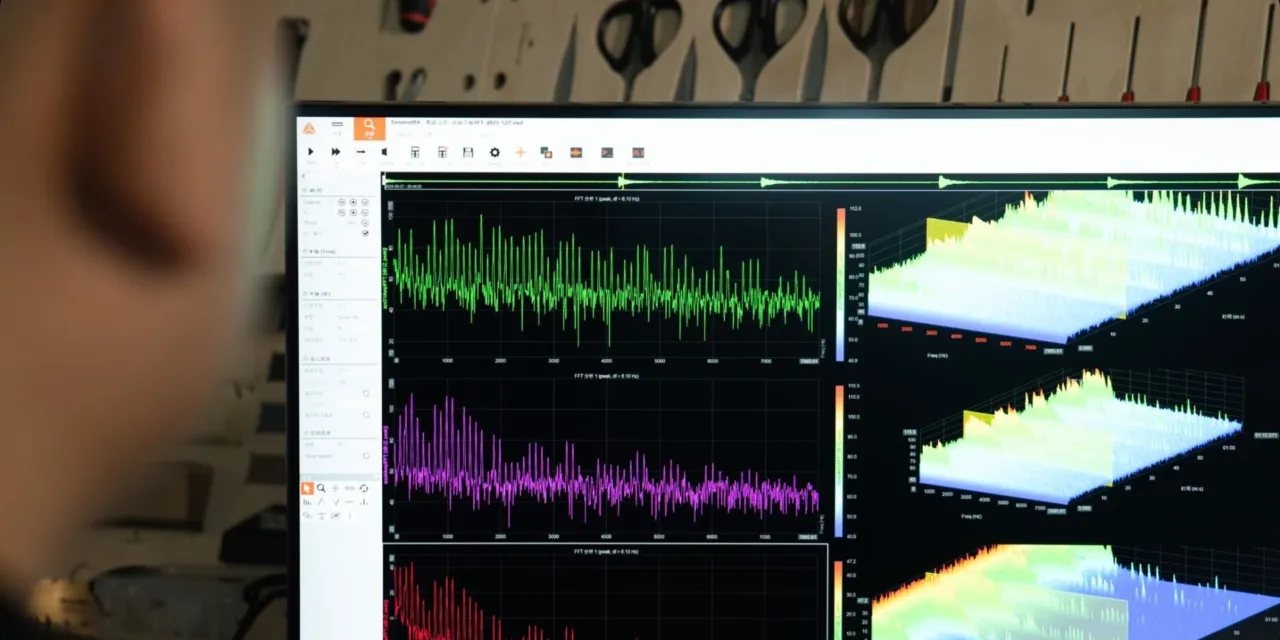

Moderne Engineering-Tools können jetzt Modalformen und -frequenzen schneller und genauer identifizieren.

2.4 Der Lufthohlraum und die Helmholtz-Resonanz

Die vom Gitarrenkorpus eingeschlossene Luft ist selbst ein Resonator und funktioniert nach dem gleichen Prinzip wie eine Flasche, die erklingt, wenn Luft über ihren Mund geblasen wird. Das ist Helmholtz-Resonanz.

Im vereinfachten Modell fungiert der Luftpfropfen im Schallloch als Masse, während das große Volumen komprimierbarer Luft im Inneren des Korpus als Feder fungiert. Die Eigenresonanzfrequenz beträgt ca

Dabei ist v die Schallgeschwindigkeit in Luft, A die Fläche des Schalllochs, V das Körperhohlraumvolumen und L_{\mathrm{eff}} die effektive Halslänge des Schalllochs, einschließlich Endkorrektur.

Eine niedrige, von der Luft dominierte Resonanz koppelt sich mit der Ober- und Rückseite; seine Frequenz variiert je nach Hohlraumvolumen, Schallloch und Struktur. 80–120 Hz ist ein Beispielbereich für einige Gitarren, nahe E2 (82,41 Hz) bis unter B2 (123,47 Hz), keine Akzeptanzspezifikation. Luftstrom und Plattenphase hängen von der Frequenz, dem Modus und den gewählten positiven Richtungen ab, nicht von einer statischen Atmungsanalogie. Resonanz kann die Abstrahlung verbessern und gleichzeitig den Energieverlust der Saite erhöhen; Ein stärkerer Bass garantiert kein längeres Sustain.

Der Niederfrequenzgang wird durch zwei unterschiedliche, aber eng miteinander verbundene Mechanismen erzeugt: die mechanische Atmung des Resonanzbodens (sein Monopolmodus) und das pneumatische Pumpen des Hohlraums (Helmholtz-Resonanz). Die bewegliche Decke treibt die Hohlraumresonanz an und zusammen erzeugen sie die charakteristische Fülle des Basses einer Akustikgitarre.

2.5 Die Rolle der Rückseite und der Seiten

Obwohl der Resonanzboden der Hauptstrahler ist, sind die Rückseite und die Seiten nicht inaktiv. Sie reagieren sowohl durch Hohlraumdruck als auch durch strukturelle Übertragung durch den Karosserierahmen. Die Rückseite verfügt über eigene Moden und koppelt sich insbesondere bei tiefen Frequenzen mit der Decke und der Kavität. Abhängig vom gekoppelten Modus und der Definition der Referenzrichtung können sich Ober- und Rückseite gemeinsam oder gegenläufig bewegen; Diese Phasenbeziehungen wirken sich erheblich auf die Gesamtstrahlungseffizienz und -richtwirkung aus.

Arten unterscheiden sich in der Verteilung von Dichte, Steifheit und Verlust, wobei es innerhalb einer Art erhebliche Unterschiede gibt. Wörter wie „warm“ oder „reich an Obertönen“ sind Hörbeschreibungen und keine garantierten materiellen Ergebnisse. Auch die Rückseite und die Seiten nehmen durch Struktur- und Luftkopplung teil; „Reflexion“ mit hoher Dichte im Vergleich zu „Absorption“ mit niedriger Dichte ist kein ausreichendes Modell. Bewerten Sie das Instrument anhand von Dicke, Verstrebung, Begrenzungen, Saiten und gemessener Reaktion.

Diese Arbeitsteilung verleiht dem Gitarrenklang eine Doppelnatur. Niedrige Frequenzen werden hauptsächlich durch die globale Bewegung des Resonanzbodens und die Hohlraumresonanz bestimmt, während hohe Frequenzen eher von komplexen lokalen Bewegungen in der Nähe der Brücke abhängen. Entscheidungen, die den gesamten Körper betreffen, wie z. B. das Hohlraumvolumen, neigen daher dazu, die Basswiedergabe zu verändern; Lokale strukturelle Veränderungen rund um die Brücke, wie z. B. das Schnitzen von Streben, wirken sich tendenziell stärker auf die Höhen aus.

Teil III: Das integrierte System – Kopplung, Impedanz und Energieübertragung

3.1 Die Gitarre als gekoppeltes Schwingungssystem

Bei niedrigen Frequenzen kann eine Akustikgitarre als gekoppeltes System aus Massen und Federn modelliert werden. Zu seinen wichtigsten Vibrationselementen gehören:

1. Resonanzboden: Ein Oszillator mit charakteristischer Masse und Steifigkeit.

2. Rückseite: Ein zweites Masse-Feder-System; Auch die Seiten sind wichtig, werden hier aber nicht näher erläutert.

3. Lufthohlraum: Der Luftstopfen des Schalllochs liefert die Masse, während die Kompressibilität der eingeschlossenen Luft beim Helmholtz-Modell die Feder versorgt.

Diese Oszillatoren arbeiten nicht unabhängig. Durch die Bewegung der Decke wird die Innenluft komprimiert, wodurch Kraft sowohl auf die Rückseite als auch auf den Schallloch-Luftstopfen ausgeübt wird. Die Bewegung des Rückens verändert ebenfalls den Hohlraumdruck. Diese gegenseitige Interaktion ist Kopplung.

Die Kopplung kombiniert die getrennten Resonanzen von Decke, Rückseite und Hohlraum zu neuen Normalmoden des gesamten Systems. Die Hauptluftresonanz und die fundamentale Spitzenresonanz teilen sich üblicherweise in zwei markante Niederfrequenz-Antwortspitzen auf. In jedem Modus bestimmen die Phasenbeziehungen zwischen Aufwärtsbewegung, Rückwärtsbewegung und Luftstrom die Strahlungseffizienz.

Experimente belegen diese Kopplung deutlich: Eine teilweise Blockierung des Schalllochs verändert die Helmholtz-Frequenz und verschiebt beide Haupttieffrequenzspitzen. Es handelt sich also nicht um unabhängige Resonanzen, sondern um Produkte des gekoppelten Systems. Der charakteristische Klang der Gitarre ist eine entstehende Eigenschaft dynamischer Interaktion und keine einfache Summe von Klängen isolierter Teile.

3.2 Impedanzanpassung und Energieübertragung

Für eine eindimensionale longitudinale Wanderwelle beträgt die charakteristische Materialimpedanz z = ρc = √(Eρ), in Pa·s/m, für eine bestimmte Richtung und ein bestimmtes Modell. Dies unterscheidet sich von der frequenzabhängigen mechanischen Brückenimpedanz Z_b(ω) = F(ω)/v(ω), in N·s/m. Ersteres sagt nicht direkt voraus, wie eine Platte reagiert oder „den Ton widerspiegelt“; Geometrie, Unterstützung, Modi, Verlust und Luftkopplung sind ebenfalls wichtig. Eine schnellere Energieübertragung auf den Körper kann einige Bänder lauter machen und gleichzeitig das Ausklingen der Saiten beschleunigen. Interner Verlust, mechanische Brückenadmittanz und Strahlungsverlust wirken zusammen; Dichte, Brückenmasse oder hin- und hergehende Arten allein können die Nachhaltigkeit nicht vorhersagen. Vergleichen Sie Attack, Spektrum und Decay mit passenden Saiten, Stimmung, Anregung und Aufnahmebedingungen.

3.3 Die komplette Schwingungs- und Strahlungskette

Der Klangerzeugungsprozess lässt sich wie folgt zusammenfassen:

1. Anregung: Der Spieler zupft eine Saite und erzeugt so eine stehende Welle mit einem bestimmten Grund- und Anfangsharmonischenspektrum.

2. Übertragung: Durch die Saitenvibration werden Kräfte und Momente auf den Sattel und die Brücke ausgeübt, wodurch eine Schaukel- und Torsionsbewegung entsteht.

3. Transduktion und Filterung: Die Brücke treibt die Spitze an. Der Resonanzboden und die Verstrebung reagieren in ihrem natürlichen Modus, indem sie das Saitensignal mechanisch filtern – wodurch Komponenten in der Nähe von Resonanzen verstärkt und andere gedämpft werden.

4. Systemkopplung: Die obere Bewegung koppelt an den Lufthohlraum und zurück und regt die gekoppelten Resonanzen des Systems an, einschließlich Helmholtz- und Körpermoden.

5. Strahlung: Schall gelangt aus mehreren Quellen in die Umgebungsluft:

• der vibrierende Resonanzboden, die Hauptquelle insbesondere bei mittleren und hohen Frequenzen;

• die oszillierende Luft am Schallloch, eine wichtige Niederfrequenzquelle, angetrieben durch Helmholtz-Resonanz;

• die vibrierende Rückseite, die ebenfalls zum Gesamtklangfeld beiträgt.

Da sich verschiedene Regionen mit unterschiedlichen Phasen bewegen können – zum Beispiel bewegt sich die obere Spitze nach außen, während sich die untere Spitze nach innen bewegt – interferieren ihre abgestrahlten Wellen im Raum. Das Klangfeld der Gitarre ist daher anisotrop: Pegel und Klangfarbe variieren je nach Hörrichtung und Entfernung.

Teil IV: Materialeffekte – Die Wissenschaft des Tonholzes

4.1 Wichtige physikalische Parameter von Tonholz

Das akustische Verhalten von Holz wird hauptsächlich durch mehrere mechanische Eigenschaften bestimmt:

• Dichte (\rho): Masse pro Volumeneinheit, in \mathrm{kg/m^3}. Hölzer mit geringerer Dichte werden oft für Decken bevorzugt, da sie leichter zu schlagen sind.

• Elastizitätsmodul (E): Ein Maß für die Steifigkeit oder Biegefestigkeit. Ein hoher Modul ermöglicht es, eine Decke dünner und leichter zu machen und gleichzeitig genügend Steifigkeit beizubehalten, um Vibrationen zu übertragen und der Saitenspannung standzuhalten. Die Schallgeschwindigkeit in Holz ist proportional zu \sqrt{E/\rho}.

• Interne Dämpfung (Verlustfaktor \tan\delta): Die Geschwindigkeit, mit der Holz Schwingungsenergie als Wärme abgibt. Geringe Dämpfung ermöglicht längere Schwingungen und unterstützt Sustain und Resonanz; Eine hohe Dämpfung kann den Klang gedämpft erscheinen lassen.

• Das Strahlungsverhältnis R = c/ρ = √(E/ρ³) ist ein Materialauswahlindex und kein dimensionsloser Energieumwandlungswirkungsgrad der gesamten Gitarre. Seine Einheiten sind m⁴/(kg·s); Geben Sie die Richtung von E und die Messbedingungen an. Ein Probenindex kann die Lautstärke, das Sustain oder die Qualität einer fertigen Gitarre nicht direkt vorhersagen. Die tatsächliche Strahlungseffizienz der Platte hängt auch von Größe, Dicke, Modenform, Wellenlänge und Kopplung ab.

Sie gibt an, wie effizient ein Material Schwingungsenergie in akustische Energie umwandeln kann. Für einen Resonanzboden ist ein hoher Wert wünschenswert.

Die Tonholzauswahl ist ein Multiparameter-Optimierungsproblem. Es gibt kein einzelnes bestes Holz; Der Hersteller sucht für jede Komponente nach der besten Kombination aus Dichte, Steifigkeit, Dämpfung, Härte und Stabilität. Ein hervorragendes Deckenholz kann für ein Griffbrett zu weich sein und umgekehrt. Lutherie ist daher auch eine Form der Präzisionswerkstofftechnik.

4.2 Vergleichende Analyse gängiger Tonhölzer

Für Tischplatten werden im Allgemeinen Weichhölzer mit einem hohen Verhältnis von Steifigkeit zu Gewicht verwendet.

• Fichte: Der Industriestandard, der ein sehr hohes Verhältnis von Steifigkeit zu Gewicht und einen kraftvollen, klaren Klang mit großem Dynamikbereich bietet. Sitka-Fichte hat eine typische Dichte von etwa 425\,\mathrm{kg/m^3} und einen Längsmodul von etwa 11\,\mathrm{GPa}.

• Zeder: Normalerweise weniger dicht und weniger steif als Fichte. Westliche Rotzeder hat beispielsweise eine Dichte von etwa 370\,\mathrm{kg/m^3} und einen Modul von etwa 7,7\,\mathrm{GPa}. Es reagiert sofort auf eine leichte Berührung, kann sich aber bei kraftvollem Spielen zusammendrücken. Sein Klang wird oft als warm und obertonreich beschrieben.

Rückwände und Zargen bestehen im Allgemeinen aus dichten, steifen, reflektierenden Harthölzern.

• Mahagoni: Ein Holz mittlerer Dichte, das für einen starken Grundton, klare Mitteltöne und einen direkten, holzigen Charakter bekannt ist. Es neigt dazu, einige Obertöne abzuschwächen, wodurch der Klang weniger obertonreich ist als bei Palisander.

• Palisander: Ein sehr dichtes, hartes und resonantes Holz. Seine Dichte und relativ geringe Dämpfung gehen mit komplexen Obertönen, langem Sustain und einem gewölbten oder ausgedehnten Klangprofil mit starken Tiefen und Höhen einher.

Hälse und Griffbretter werden nach Härte, Dichte, Verschleißfestigkeit und Stabilität unter Saitenspannung ausgewählt. Mahagoni und Ahorn sind gängige Halshölzer; Ebenholz und Palisander werden aufgrund ihrer Härte, Dichte und glatten Haptik häufig für Griffbretter verwendet.

4.3 Typische akustische und mechanische Eigenschaften von Tonhölzern

4.4 Anisotropie: Die Direktionalität von Holz

Holz ist anisotrop: Seine Eigenschaften unterscheiden sich in Längs-, Radial- und Tangentialrichtung. Steifigkeit und Festigkeit sind entlang der Faserrichtung viel größer als quer dazu, und Schall breitet sich entlang der Faserrichtung auch viel schneller aus.

Das Viertelsägen wird üblicherweise zur Steuerung der Kornausrichtung und der transversalen Dimensionsbewegung verwendet, nicht um maximale Lautstärke oder schnellste Energieübertragung zu gewährleisten. Holz ist orthotrop; Longitudinal-, Radial- und Tangentialeigenschaften sowie Schermoduli sind von Bedeutung. Die Biegesteifigkeit hängt auch von der Dicke, der Wölbung und der Aussteifung ab. Geeigneter Schnitt und Dicke richten sich nach dem Design und den Abmessungen des tatsächlichen Materials.

Teil V: Von physikalischen Wellen zur auditiven Wahrnehmung – Die Psychoakustik des Gitarrenklangs

5.1 Klangfarbe: Die Identität eines Klangs

Timbre ist die Wahrnehmungsqualität, die es dem Hörer ermöglicht, zwei Töne mit der gleichen Tonhöhe, Lautstärke und Dauer zu unterscheiden. Es wird oft als Farbe oder Textur eines Klangs beschrieben.

Obwohl die Klangfarbe mehrdimensional ist, wird ihre physikalische Grundlage hauptsächlich von zwei Merkmalen bestimmt:

1. Spektrale Hüllkurve: Die Verteilung der Energie über die harmonische Reihe. Die Anzahl und die relative Amplitude der Harmonischen bestimmen die Form des Spektrums. Ein Klang, der reich an Obertönen ist, wird ganz anders wahrgenommen als einer, der vom Grundton dominiert wird.

2. Zeitliche Hüllkurve (ADSR): Die zeitliche Änderung der Amplitude, einschließlich Attack, Decay, Sustain und Release. Der Anschlagstransient ist besonders wichtig für die Identifizierung eines Instruments. Wenn der Anschlag aus einer Aufnahme entfernt wird, sind viele Instrumente schwer zu erkennen.

Timbre ist daher nicht nur eine statische Sammlung von Harmonischen; es ist ein dynamischer akustischer Fingerabdruck. Der komplexe und oft geräuschvolle Beginn einer Note enthält zahlreiche Informationen, die das Gehirn zur Identifizierung ihrer Quelle nutzt – manchmal mehr als der gleichmäßige Teil des Tons. Dies erklärt, warum synthetische Klänge künstlich wirken können, wenn sie das harmonische Spektrum reproduzieren, den Anschlag jedoch nicht genau modellieren.

5.2 Die physikalische Basis von „Warm“ und „Hell“

Gemeinsame subjektive Begriffe in Musik und Audio entsprechen bestimmten Spektralmerkmalen:

• Helligkeit: Verbunden mit einem größeren Energieanteil im oberen Mittel- und Hochfrequenzbereich, beispielsweise über 4–6 kHz. Ein heller Klang hat einen höheren Spektralschwerpunkt, ausgeprägte Obertöne und kann als klar, klar oder brillant beschrieben werden. Dieser Effekt entsteht, wenn man nahe am Steg zupft.

• Wärme: Verbunden mit einem starken Grundton und reichlich vorhandener Tief-Mitten-Energie, zum Beispiel um 200–500 Hz, zusammen mit relativ gedämpften hohen Frequenzen. Warme Klänge werden oft als sanft, voll oder rund beschrieben. Es wird oft gesagt, dass Boden und Zargen aus Palisander für Wärme sorgen, unter anderem weil sie eine komplexe niederfrequente Obertonstruktur unterstützen können.

Diese scheinbar poetischen Begriffe sind gemeinsame Wahrnehmungsbezeichnungen für objektive physische Merkmale. Helligkeit beschreibt zuverlässig einen hohen spektralen Schwerpunkt, während Wärme reichlich Energie in den niedrigen und mittleren Frequenzen anzeigt. Diese Korrespondenz ermöglicht es, die Erfahrungssprache von Machern und Musikern in physikalischer und technischer Hinsicht zu analysieren und zu kommunizieren.

5.3 Klangfarbenraum: Wahrnehmung abbilden

Die psychoakustische Forschung nutzt Methoden wie die multidimensionale Skalierung (MDS), um einen Klangfarbenraum zu konstruieren. Die Teilnehmer bewerten die Ähnlichkeit verschiedener Instrumentalklänge und ein Algorithmus stellt diese Klänge als Punkte in einem mehrdimensionalen Raum dar. Abstände zwischen den Punkten entsprechen wahrgenommenen Unterschieden.

Die Dimensionen stellen die Merkmale dar, die für die menschliche Klangfarbenwahrnehmung am wichtigsten sind. Die Forschung verknüpft sie konsequent mit Größen, darunter:

1. Spektralschwerpunkt (Helligkeit): Die primäre Dimension, die dunkle von hellen Tönen trennt.

2. Attack-Zeit: Trennt Klänge mit scharfem, perkussivem Beginn, wie z. B. einer gezupften Gitarre, von Klängen mit sanftem Beginn, wie z. B. einer Streichgeige.

3. Spektrale Unregelmäßigkeit oder Fluss: Beschreibt die Menge an Rauschen im Spektrum und das Ausmaß, in dem sich das Spektrum im Laufe der Zeit ändert.

Fazit

In diesem Artikel wurde die Akustikgitarre teilweise analysiert; Innerhalb des verfügbaren Raums konnten Themen wie detailliertes Nebenverhalten, Modaltests, Qualitätsfaktor und allgemeinere Psychoakustik nicht vollständig entwickelt werden. Dennoch offenbart die Diskussion, dass die Gitarre ein Werk hochentwickelter physikalischer Technik ist. Sein endgültiger Klang ist eine entstehende Eigenschaft eines hochgradig vernetzten Systems, in dem jeder Parameter eine Rolle spielt: die von der Saite erzeugte harmonische Reihe; technische Modalfilterung durch den verstrebten Resonanzboden; Niederfrequenzverstärkung durch Helmholtz-Resonanz; Impedanzanpassung durch die Brücke; die Materialeigenschaften von Tonhölzern; und das Zeit-Frequenz-Muster, das letztendlich vom Gehirn als Klangfarbe entschlüsselt wird.

Ein akustisches Modell der Gitarre ist daher kein Ein-Gleichungs-Problem. Es handelt sich um ein multidisziplinäres gekoppeltes Systemproblem, das Mechanik, Materialwissenschaften, Fluiddynamik, Akustik und menschliche Wahrnehmung umfasst. Ein tieferes Verständnis dieser Prinzipien erklärt nicht nur das Verhalten bestehender Instrumente, sondern bietet auch eine wissenschaftliche Grundlage für zukünftiges Design und Innovation.

Dieser Artikel ist Originalinhalt. Eine Vervielfältigung bedarf der vorherigen Genehmigung des Autors. Der Autor und die Originalquelle müssen an prominenter Stelle genannt werden und der Inhalt darf nicht ohne Genehmigung geändert werden.

Formelbedingungen: ωₙ ist die ungedämpfte Eigenkreisfrequenz; ωd,n = ωₙ√(1−ζₙ²) ist die unterdämpfte Freischwingungsfrequenz (0 ≤ ζₙ < 1). Die Amplitude nimmt ab als exp(−ζₙωₙt); Energie zerfällt als ihr Quadrat. Q ≈ 1/(2ζₙ) und Schätzungen der Halbwertsbandbreite gelten für leichte, auflösbare Moden, nicht für einen willkürlichen überlappenden Peak. Die Stiff-String-Näherung geht von gleichmäßigen Eigenschaften, konstanter Spannung und einfach unterstützten Enden aus. Bezogen auf seinen tatsächlichen ersten Modus ist fₙ/f₁ = n√[(1+Bn²)/(1+B)]; Die ideale Referenz für flexible Saiten ist nicht das steifigkeitskorrigierte f₁.

Prüfungen und Bedingungen

Artikel	Richtige Interpretation	Praktischer Check
ρ	Dichte, kg/m³	Geben Sie Art, Feuchtigkeitsgehalt und Probenbedingungen an
E	Richtungselastizitätsmodul, Pa	Holz ist anisotrop; Es gibt keinen einzigen universellen Wert
R = √(E/ρ³)	Materialstrahlungsverhältnis, m⁴/(kg·s)	Nicht die dimensionslose Effizienz einer fertigen Gitarre
Z_b(ω) = F(ω)/v(ω)	Mechanische Brückenimpedanz, N·s/m	Andere Einheiten und Zweck als charakteristische Impedanz ρc

Quellen und weiterführende Literatur

• UNSW: Gitarrenakustik
• UNSW: Helmholtz-Näherung
• UNSW: akustische Energie und Sustain
• USDA Forest Products Laboratory: Holzhandbuch

Die ideale Saitenformel geht von einer gleichmäßigen linearen Dichte, konstanter Spannung, kleiner Amplitude und festen Enden aus und vernachlässigt dabei die Biegesteifigkeit. Die umwickelte Fadendichte kann nicht einfach als ρA für einen homogenen Zylinder berechnet werden. Fretting-Dehnung, Endnachgiebigkeit, Kompensation und Inharmonizität wirken sich ebenfalls auf die Frequenz aus. Dieses Modell erklärt Trends, anstatt die Intonation oder das Spielgefühl vollständig vorherzusagen.
