モードの基礎概念
モード解析は構造物の固有振動数、振動モード形状、減衰を記述します。モード質量、モード剛性、刺激係数はモデルと正規化方法に依存します。適切な線形モデルでは応答を各モードの寄与の和で表せます。モードは空間的な振動形状であり、どの測定でも明瞭な共振ピークが現れるという意味ではありません。

画像出典:MikeRun · CC BY-SA 4.0

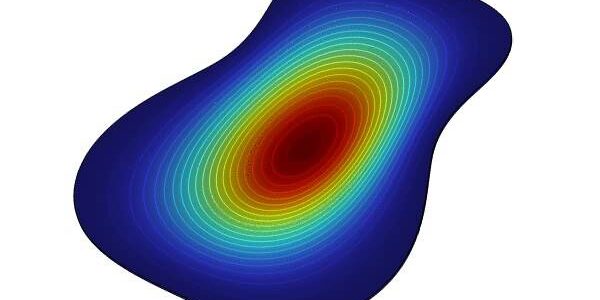

あるモードの変位がゼロになる位置が節で、それらを結ぶ線が節線です。単純な実モード形状では、節線の両側の領域が逆位相で動くことがあります。しかし、位相が反対の領域全体を節とは呼びません。モード変位が局所的に大きい位置が腹です。
運動方程式と固有値問題:減衰のない自由振動は Mẍ + Kx = 0 を満たし、対応する固有値問題は (K−ω²M)φ = 0 です。以下の指数減衰を含むモード表現は不足減衰の自由振動に当たり、古典的な実モードを独立に重ね合わせるには、それに見合う減衰条件が必要です。外力がある場合は、モードごとの強制応答を加える必要があります。
系の一般化変位を q(r,t) とすると、
q(\mathbf r,t)=\sum_k\phi_k(\mathbf r)\eta_k(t),\quad\eta_k(t)=A_k\cos(\omega_{d,k}t+\varphi_k)e^{-\zeta_k\omega_{n,k}t},\quad\omega_{d,k}=\omega_{n,k}\sqrt{1-\zeta_k^2}線形弾性体系(減衰なし自由振動)の運動方程式:
[M]\{\ddot{x}\} + [K]\{x\} = \{0\}
\begin{bmatrix}
m_{11} & m_{12} & \cdots & m_{1n} \\
m_{21} & m_{22} & \cdots & m_{2n} \\
\vdots & \vdots & \ddots & \vdots \\
m_{n1} & m_{n2} & \cdots & m_{nn}
\end{bmatrix}
\begin{Bmatrix}
\ddot{x}_1 \\[4pt]
\ddot{x}_2 \\[4pt]
\vdots \\[4pt]
\ddot{x}_n
\end{Bmatrix}
+
\begin{bmatrix}
k_{11} & k_{12} & \cdots & k_{1n} \\
k_{21} & k_{22} & \cdots & k_{2n} \\
\vdots & \vdots & \ddots & \vdots \\
k_{n1} & k_{n2} & \cdots & k_{nn}
\end{bmatrix}
\begin{Bmatrix}
x_1 \\[4pt]
x_2 \\[4pt]
\vdots \\[4pt]
x_n
\end{Bmatrix}
=
\begin{Bmatrix}
0 \\[4pt]
0 \\[4pt]
\vdots \\[4pt]
0
\end{Bmatrix}
加振と観測は区別します。位置bに点力Fを加えると、第kモードの一般化力には方向を考慮したφₖ(b)Fが含まれます。位置aで測る応答にはφₖ(a)も含まれ、振動数、モード質量、減衰が動的振幅を決めます。基礎加振の刺激係数は別に定義され、任意の点加振に共通する係数ではありません。
アコースティックギターの構造と主な共鳴部材
アコースティックギター(クラシックギターとスチール弦アコースティックギターの両方を含む)は、弦、ブリッジ、サウンドボード(表板)、裏板、側板(胴の側壁)、力木(ブレーシング)、サウンドホール、そして胴体内の空気などから構成される複雑な音響構造物です。各部材はギターのモード振動においてそれぞれ異なる役割を担っています。

画像出典:Richard · CC BY-SA 2.0
- サウンドボード(表板):表板はギターで最も重要な構造音響放射部材です。弦はブリッジを通じて表板に力と速度を入力して表板を振動させ、その表面とサウンドホール付近の空気の動きと相まって音響エネルギーが外部へ放射されます。表板の低次の主モードは、通常、広い面積が同位相で大きく動く「ほぼピストン的」な特徴を持ち、放射効率が高くなります。しかし実際の表板は剛体ピストンではなく、曲げ、ねじれ、局所振動、力木による拘束を伴う複雑な異方性薄板です。表板の厚み、アーチ(湾曲)、木材の縦横方向のヤング率、密度、減衰、力木のレイアウト、ブリッジの質量は、いずれもそのモード周波数と振型に大きな影響を与えます。
- 裏板:裏板はギター背面の木板で、一般的に硬木(ローズウッドなど)で作られ、通常は表板よりやや厚くなります。裏板にも固有の曲げモードがあり、側板を介した構造経路と胴体内空気の圧力を通じて表板と連成します。表板と裏板の位相を論じる際は、まず方向を定義する必要があります。それぞれの外向き法線方向を正とすれば、表板と裏板が「同時に外へ膨らむ」と胴の容積が増え、「同時に内へ引っ込む」と容積が減少し、この運動は胴内の空気を強く連成させます。一方、同一の空間座標方向を正とすれば、位相の記述は逆になります。したがって、裏板と表板の連成を分析する際には、「同位相」「逆位相」だけでなく、基準方向を明示しなければなりません。裏板の共鳴は通常、ギターの音を単独で決める主因ではありませんが、低域・中低域応答のピーク、幅、減衰に影響します。適度な裏板の参加は音の豊かさと空気感を高めますが、特定の裏板モードが表板モードや空気モードと過剰に集中すると、一部の音が異常に目立ったり、異常に減衰したりする可能性があります。
- 側板:側板は表板と裏板を結んで胴体の空胴を形成する側壁で、一般に硬木を曲げ加工して胴の外形に仕上げます。側板自体は比較的細く高剛性であるため、低次モードではほぼ剛体境界とみなされ、表板・裏板の振動の境界条件を制限・導きます。側板の主な役割は共鳴箱の容積と形状を構成することであり、空気モードの周波数にも影響します(例えば、胴の容積はヘルムホルツ共鳴周波数に影響します)。側板自身にも高周波の曲げモードがありますが、その円弧構造と表板・裏板との緊密な接合のため、これらのモードが全体の音響放射に与える影響は比較的小さく、一般的には局所的な高周波振動として現れ、主要な音響放射源ではありません。
- 力木(ブレーシング):力木は表板と裏板の内側に貼り付けられた細長い木片で、構造を補強し振動形態を調整する役割を持ちます。ギターの種類によって力木のレイアウトは異なります(例えばクラシックギターは扇形力木、スチール弦ギターはXブレーシングが多い)。力木は表板の局所剛性、質量分布、振動エネルギーの流路を大きく変えるため、モード周波数、節線の位置、振型の分区に影響します。一部のモードでは節線が力木の近くに現れたり、力木の方向に導かれたりしますが、力木の位置が必ず節線になるとは限りません。力木のより正確な役割は、表板の等価曲げ剛性、異方性の程度、局所的な連成関係を変化させることで、モード周波数、振型、放射効率を間接的に制御することにあります。例えば、Xブレーシングでは特定の周波数で表板にX字状の振動分区が現れ、扇形力木は表板の低次モードの周波数順序を調整します。総じて、力木のレイアウトはモード制御の重要な手段であり、力木の厚みと形状を削って調整することで特定モードの周波数を微調整し、ギターの低音・高音に望ましい応答を得ることができます。
- 低次の空気主導共振は表板・裏板と連成し、周波数は胴の容積、サウンドホール、構造によって変わります。80–120 Hz は一部の例で、E2(82.41 Hz)付近から B2(123.47 Hz)未満の範囲であり、共通の合格基準ではありません。気流と板の位相は周波数、モード、正方向の定義に依存し、静的な呼吸の比喩だけから推定できません。共振は放射を高めても弦のエネルギー損失を速めることがあり、低音増強は長いサステインを保証しません。
- 弦はブリッジを通じて胴を加振しますが、放射が強まると弦のエネルギーがより速く失われることもあります。すべての音高に胴の共鳴を一つずつ対応させなければならないという設計要件はなく、各音のアタック、減衰、スペクトル、バランスを総合して判断する必要があります。
理想的な柔軟弦(曲げ剛性なし)、スパンL、張力T、線密度 μ=ρA の張力弦の微小な横振動は次の波動方程式を満たします:
\frac{\partial^2 u}{\partial t^2}=c^2\frac{\partial^2 u}{\partial x^2},\qquad
c=\sqrt{\frac{T}{\mu}}固定端の境界条件は u(0,t)=u(L,t)=0。固有解は:
u_n(x,t)=\sin\!\left(\frac{n\pi x}{L}\right)\cos(\omega_n t+\varphi_n),\quad
\omega_n=\frac{n\pi c}{L}
対応する周波数は:
f_n=\frac{\omega_n}{2\pi}=\frac{n}{2L}\sqrt{\frac{T}{\mu}},\qquad n=1,2,\dots
実際の金属弦は曲げ剛性を持つため、Euler–Bernoulli 拡張の一次元方程式を用います:
\mu\,\frac{\partial^2 u}{\partial t^2}
+EI\,\frac{\partial^4 u}{\partial x^4}
=T\,\frac{\partial^2 u}{\partial x^2}
ここで E はヤング率、I は断面二次モーメントです。固有振動数は近似的に:
\omega_n \approx \frac{n\pi}{L}\sqrt{\frac{T}{\mu}}\,
\sqrt{1+\frac{\pi^2 EI}{T L^2}\,n^2}
f_n \approx \frac{n}{2L}\sqrt{\frac{T}{\mu}}\,
\sqrt{1+B n^2},\qquad B=\frac{\pi^2 EI}{T L^2}
Bは非調和係数です。弦の曲げ剛性により、各部分音の振動数が基本振動数の整数倍からずれます。非調和性は調弦のずれや主観的な不協和感と同じではありません。剛性を持つ弦の式を使う際は、基準の基本振動数と境界条件を明示する必要があります。
胴のモードを各楽音に一つずつ合わせる必要はなく、すべての整数比を避ける普遍的調整則もありません。入力と観測位置を定義して、周波数応答、ピーク幅、減衰、音の均衡を比べます。
モード解析の数学的モデリング
有限要素モデリング: ギターのモード解析には、通常、有限要素法(FEM)による数学モデルの構築が必要です。ギターの構造は薄板(表板・裏板)、シェル(側板)、梁(力木、ネックなど)、閉じた空気腔など多様な構造・媒質を含むため、正確にモデル化するのは容易ではありません。有限要素モデルでは、表板と裏板は通常シェル要素または板要素に離散化します(木材は繊維方向と繊維直交方向の剛性差が大きいため、異方性の弾性定数を考慮します)。側板はシェル要素でフレーム境界として定義でき、力木は補強材として梁要素または等価シェル要素でモデル化します。ブリッジなどの局所的な付加質量・剛性もモデルに含める必要があります。音響モードの解析では、胴体内の空気もモデル化する必要があり、例えば音場有限要素(流体要素)で空胴を満たし、サウンドホールに開放境界条件を設けて外部とつなげます。このような流体-構造連成モデルにより、木製箱体の固有モードと空気腔の固有モード、および両者が連成したモードを同時に求められます。しかし完全モデルは計算量が大きく、特に外部の無限空間の放射音場を含む場合は境界要素法(BEM)を併用して解くことができます。そのため研究では簡略化がよく用いられます。例えば、まず剛体箱を仮定して空気モードA0の周波数を求め、その後、構造モデルの中で集中質量-バネによって空洞内空気の音響コンプライアンス(圧縮性)を表す、あるいは低次の連成モードのみを考慮するなどして計算の複雑さを抑えます。

画像出典:Nicoguaro · CC0
高次モードには節線が増える傾向がありますが、次数、周波数、形状は実際の構造で定義し、規則的な板の番号をそのまま使いません。逆相領域は干渉に関わり、放射は波長に対する領域の大きさや速度にも依存します。高次なら必ず放射が弱く音量に無関係とは言えません。モデルの打切りは対象帯域と測定から判断し、1000 Hz 以上を一律に軽視しません。
適切な線形モデルでは応答をモードの寄与の和で表せますが、通常の実モードへの分離には減衰の条件も必要です。直交性は既定モデル内の数学的関係で、力木や材料を変えて一つのモードだけを独立に調整できる意味ではありません。構造変更は複数の周波数、形状、寄与を変えるため、再測定や再計算が必要です。
ここで減衰、品質係数(Q値)と減衰過程について見てみます。品質係数:

画像出典:Geek3 · CC BY 3.0
Q_n=\frac{\omega_n E_{\mathrm{stored}}}{P_{\mathrm{loss}}}\approx\frac{1}{2\zeta_n}弦のQ値は、材料の内部摩擦、ブリッジとの機械インピーダンスの整合、空気・表板との放射連成によって決まります。
典型的なモード振型と音色への影響
アコースティックギターには可聴帯域全体にわたって多数のモードが分布しています。以下では、いくつかの典型的なモードを取り上げ、その振型の特徴と対応する周波数、そしてギターの音色への寄与を説明します。

画像出典:Rodrigo Tetsuo Argenton; exhibit: Estes Objethos Atelier · CC BY-SA 4.0
低次の空気主導共振は表板・裏板と連成し、周波数は胴の容積、サウンドホール、構造によって変わります。80–120 Hz は一部の例で、E2(82.41 Hz)付近から B2(123.47 Hz)未満の範囲であり、共通の合格基準ではありません。気流と板の位相は周波数、モード、正方向の定義に依存し、静的な呼吸の比喩だけから推定できません。共振は放射を高めても弦のエネルギー損失を速めることがあり、低音増強は長いサステインを保証しません。
表板の主モードは、胴内空気や裏板から独立した固定周波数ではありません。結合で周波数と形状は変わり、約 180–250 Hz に顕著な構造共振がある例もありますが、比較には楽器、境界、加振方法の特定が必要です。G3 の 196 Hz を全高品質ギターの目標にはできず、出典のない 188/203 Hz も一般値ではありません。放射には各面の速度分布、位相、干渉も関わります。
高次モードには節線が増える傾向がありますが、次数、周波数、形状は実際の構造で定義し、規則的な板の番号をそのまま使いません。逆相領域は干渉に関わり、放射は波長に対する領域の大きさや速度にも依存します。高次なら必ず放射が弱く音量に無関係とは言えません。モデルの打切りは対象帯域と測定から判断し、1000 Hz 以上を一律に軽視しません。
胴のモードを各楽音に一つずつ合わせる必要はなく、すべての整数比を避ける普遍的調整則もありません。入力と観測位置を定義して、周波数応答、ピーク幅、減衰、音の均衡を比べます。
次に、表板・裏板・胴体についていくつかの数学的な説明を行います。
単板を等方性薄板と近似し(Kirchhoff–Loveの仮定)、厚み h、密度 ρ、ヤング率 E、ポアソン比 ν とします。たわみ w(x,y,t) は次を満たします:
D\nabla^4 w + \rho_p h\,\frac{\partial^2 w}{\partial t^2}
+ \tau D \nabla^4\!\left(\frac{\partial w}{\partial t}\right)
= p(x,y,t)
ここで:
D=\frac{E h^3}{12(1-\nu^2)}
Dは板の曲げ剛性、pは板の両面の圧力差、τはKelvin–Voigtモデルの時間パラメータです。時間領域の方程式でτを無次元の損失係数に置き換えてはいけません。このモデルの調和運動ではη(ω)=ωτです。均質な等方性薄板は近似であり、力木付きの木製表板は不均質で異方性を持ち、境界条件も構造に依存します。
モードの重ね合わせは次のように書けます:
w(x,y,t)=\sum_{k}\phi_k(x,y)\,\eta_k(t),\quad
M_k\ddot{\eta}_k+C_k\dot{\eta}_k+K_k\eta_k=F_k(t)
このうち:
M_k=\iint\rho_p h\phi_k^2\,dS,\quad K_k=\iint D[\phi_{k,xx}^2+\phi_{k,yy}^2+2\nu\phi_{k,xx}\phi_{k,yy}+2(1-\nu)\phi_{k,xy}^2]\,dS,\quad F_k=\iint p\phi_k\,dSクラドニ図形は、加振した板の動きが小さい節線付近に砂粒が集まって生じます。模様は振動数、支持、加振方法で変わり、音圧、音量、音質を直接測るものでも、力木の位置をそのまま示すものでもありません。複数モードが応答に寄与する場合、単一の固有モード形状とみなすのは近似です。
胴体(空胴)モードについては、胴内の空気は次の方程式を満たします:
\nabla^2 p - \frac{1}{c_0^2}\frac{\partial^2 p}{\partial t^2}=0
低周波では、小さな開口を持つ剛体空洞をヘルムホルツ共鳴器として近似できます。開口部の空気が有効な運動質量、内部の空気が音響コンプライアンスとして働きます。次の式は集中定数近似であり、実際のギターの空気と表板が連成した共鳴を、独立かつ厳密に予測する式ではありません。
f_H=\frac{c_0}{2\pi}\sqrt{\frac{A}{V\,L_\mathrm{eff}}}
この近似は空洞の容積、開口面積、端補正を含む有効な首部の長さに依存します。サウンドホールの位置と形状、周囲の境界、表板と裏板の運動も実際の連成共鳴に影響します。ここでの容積は幾何学的な量であり、音量ではありません。
次に連成を考えます。ブリッジと表板の接触点を例にとると、弦端の横速度 Va とブリッジ/表板の速度 Vb は連続で、力の釣り合い方程式は:
F_b(\omega) = Z_b(\omega)\,v_b(\omega)= -F_s(\omega)
ここで:
Y_b(\omega)=\frac{v_b}{F_b}
これはブリッジ点のモビリティ(機械アドミタンス)であり、線形モード和は:
Y_b(\omega)=\sum_{k}\frac{i\omega\,\phi_k(\mathbf{b})^2}{M_k\big(\omega_k^2-\omega^2+i2\zeta_k\omega_k\omega\big)}
与えた調和力について、ピーク値の複素振幅を使うと、ブリッジに入る平均パワーはP̄ = ½ |F|² Re[Y_b(ω)]です。アドミタンスの絶対値が大きいだけで正味のエネルギー損失が増えるとは限りません。位相、減衰、連成、放射も考慮する必要があり、音量が大きいほど必ず余韻が短くなるわけではありません。
U_cav を全可動内壁による内向きの正味体積速度、U_hole を音孔の外向き体積速度とします。C_air = V/(ρ₀c₀²) は低周波の音響コンプライアンスです。裏板なども含め、法線方向と位相の約束を揃えます。
U_\mathrm{cav}(\omega)=\iint v_n\,\mathrm{d}S,\qquad
U_\mathrm{hole}(\omega)=\frac{p_\mathrm{cav}(\omega)}{Z_\mathrm{neck}(\omega)}
Z_\mathrm{neck}(\omega)\approx i\omega\rho_0 \frac{L_\mathrm{eff}}{A}
p_\mathrm{cav}(\omega)=\frac{U_\mathrm{cav}-U_\mathrm{hole}}{i\omega C_\mathrm{air}}
上式を連立すると、古典的な2(または3)自由度連成モデルが得られ、低域の「表板主モード」「胴モード」「逆位相/同位相」の合成モード周波数と放射効率が求まります。
次に、音響放射と音の大きさについて見てみます。ギターの知覚される音の大きさは遠方音場の音圧 p∞ と関係します。周波数領域では、表板の法線方向速度が放射する音響パワーは近似的に:
\Pi(\omega)=\frac{1}{2}\operatorname{Re}\iint_S p(\mathbf r,\omega)\,v_n^*(\mathbf r,\omega)\,\mathrm dS
式はピーク複素振幅を用い、星印は複素共役です。p は外部音圧、v_n は外向き法線速度、S は関連する外面とサウンドホールを含みます。パワーには位相と干渉を含め、放射効率を普遍的な各点定数にしません。
モード振型の実験的測定と可視化
上記のギターのモード振型を深く研究し検証するために、科学者と製作者はさまざまな実験手段を用いて振動モードを可視化してきました。

画像出典:Rodrigo Tetsuo Argenton; exhibit: Estes Objethos Atelier · CC BY-SA 4.0

クラドニ板
- クラドニ図形:強制共振の実験では、粒子が節の付近に集まり、ある状態での振動モードの形を示すことがあります。支持条件、加振方法、粒子、減衰が結果に影響し、単体の表板の振動モードは組み上げたギター全体のものと一対一には対応しません。図形は定性的な観察に向いており、周波数、減衰、位相を定量的に求めるには、それぞれに適した測定が必要です。
- インパクトハンマ法:入力した力と振動応答を同時に記録して周波数応答関数を作り、そこから周波数、減衰、振型を推定(カーブフィット)します。支持条件、打撃の再現性、センサの付加質量、コヒーレンス、繰り返し測定を確認する必要があり、録音した単一のスペクトルピークをそのまま完全なモード結果とみなしてはいけません。
- ホログラフィック干渉法とESPI:どちらもコヒーレント光の干渉を利用して振動を観察する技術ですが、ESPIをデジタルホログラフィーと単純に同一視すべきではありません。干渉縞は適切な処理方法と合わせて解釈する必要があり、時間平均の干渉縞だけでは振動の位相をすべて知ることはできません。空間分解能や適用条件は、実際の光学系、サンプリング、解析によって決まります。
- 実験モード解析と音響放射測定: 振型を直接観察するほか、研究者はしばしばインピーダンス測定と音場測定を組み合わせてモードを分析します。ブリッジ位置の機械モビリティ/インピーダンス(単位力を加えて振動速度を測定)を測定することで、モード周波数とその減衰の大きさを特定でき、同時にマイクロホンアレイで放射音場の分布を測定することで、どのモードが放射効率の高いモードかを把握できます。これらの研究は、ギターの音に最も寄与するモードがどれかを特定し、設計改善の指針とするのに役立ちます。

モード試験

モード試験
以上のように、現代の実験技術の助けを借りて、私たちは抽象的なモード振型を「見える化」し、理論モデルと実際の楽器の挙動を結びつけることができます。これらのツールは、前述のギターの各次モードの存在と形態を検証する(例えば、実測されたギターの呼吸モードや表板モードは計算予測とよく一致します)だけでなく、ギターの製造と改良に科学的根拠を提供します。今日では、経験的な判断に加えて、モード試験の結果を参考に楽器を微調整し、周波数応答をより理想に近づけることがますます増えています。アコースティックギターの音色の秘密は、豊かで多様なモード振型の中に秘められています。理論モデリングによる解析と実験的な可視化を通じて、これらのモードが各周波数帯でどのように振動し、相互に連成するのかについて理解が深まり、「良いギターはなぜ魅力的に鳴るのか」という科学と芸術が交錯する問いの解明に一歩近づいたのです。
本文はオリジナルコンテンツです。転載する場合は事前に作者の許可を得て、目立つ位置に作者名と出典を明記する必要があり、内容を無断で改変してはなりません。
このページのテキスト版
この図は設定した周波数比と正弦パターンを混合し、節、腹、パラメータによる変化を説明します。自由円板のベッセル固有値を解いておらず、実測ギターモードでもありません。色は模式変位で音圧測定ではありません。均一な等方性薄板の周波数には厚さ、半径、ポアソン比、境界条件も関わります。それらを固定した場合に f ∝ √(E/ρ) の傾向を比較できます。表示値と図案を製造の合格判定には使いません。
式の条件:ωₙ は無減衰固有角周波数、ωd,n = ωₙ√(1−ζₙ²) は不足減衰自由振動の角周波数です(0 ≤ ζₙ < 1)。振幅は exp(−ζₙωₙt)、エネルギーはその二乗で減衰します。Q ≈ 1/(2ζₙ) と半パワー幅法は軽減衰で分離可能なモードに用い、重なるピークにそのまま適用しません。剛性弦の近似は均一な弦、一定張力、単純支持端を仮定します。実際の第一モードとの比は fₙ/f₁ = n√[(1+Bn²)/(1+B)] で、理想柔性弦の基準を剛性補正後の f₁ と混同しません。
