Та же гитара и та же струна могут зазвучать ярче, если немного приблизить точку щипка к подставке. Инструмент не изменился, высота ноты почти та же. Откуда берётся разница?Чтобы понять, как устроена акустика гитары, проследим путь одного щипка — от движения струны до звука, который мы слышим.
По ходу видео свяжем щипок, корпус и воздух, затухание, распространение звука и слух. Десять интерактивных моделей заменяют повторные объяснения, сохраняя ключевые формулы и фотографии измерений. Звуки A/B и расчётные кривые учебные, а не записи или измерения реальной гитары.
Нажмите, чтобы просмотреть полное видео.Увеличенное воспроизведение на странице · 08:16 · BilibiliСначала посмотрим на весь путь
Видео переходит от акустических колебаний ранней Вселенной к гитарной струне. Общими служат понятия колебаний, мод и спектра, но масштабы, среда и динамика различны. Ранние колебания происходили в тесно связанном веществе и излучении, рассматриваемых как жидкая среда. Это не означает, что звук распространяется в современном вакууме.

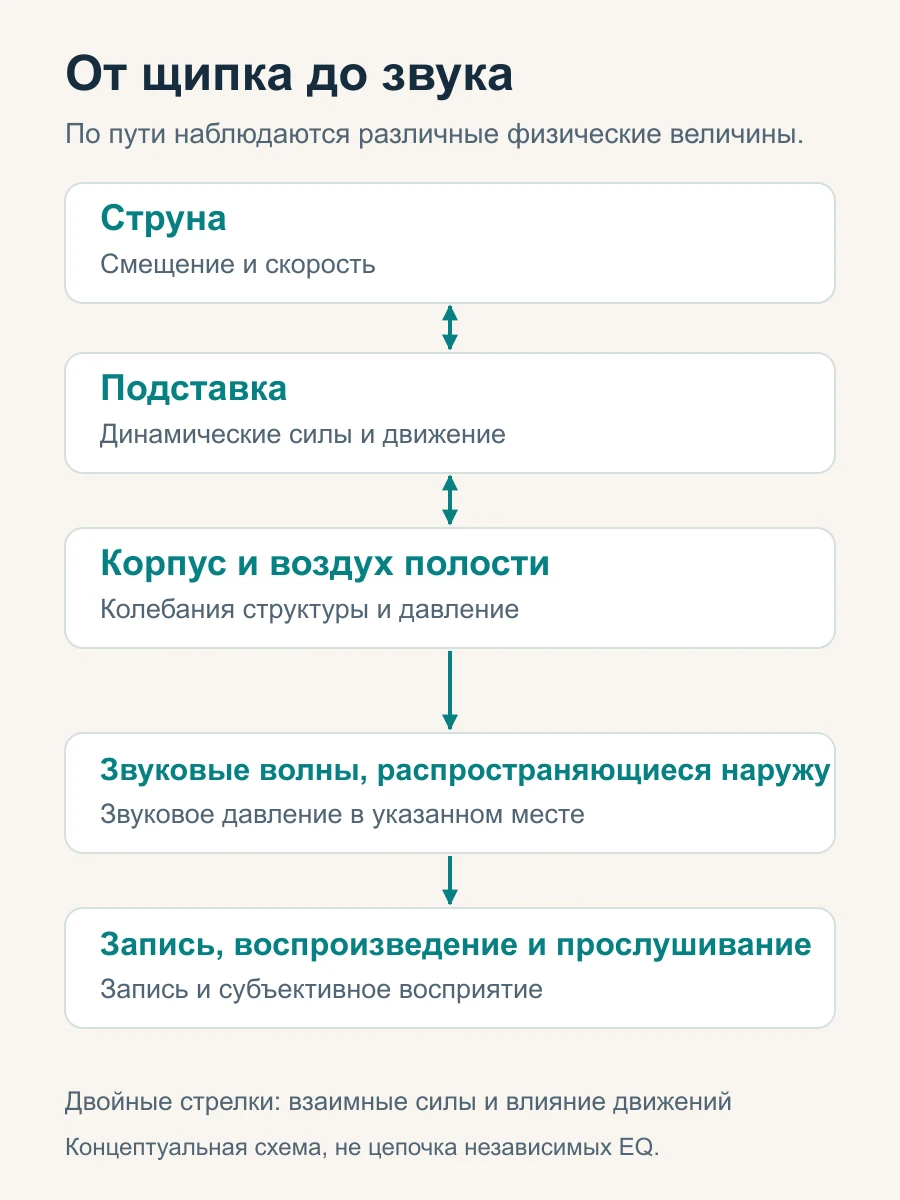

В гитаре всё начинается с действия: палец отклоняет струну от равновесия, а работа внешней силы запасает механическую энергию. После отпускания система движется согласно начальным условиям и законам динамики. Через подставку струна обменивается энергией с корпусом; верхняя и нижняя деки и воздух взаимодействуют и излучают звук. Для начала важнее понять вопрос каждого этапа, чем запомнить все термины.
Сигнал описывает изменение величины; энергия — работу и её передачу. Смещение струны, сила на подставке и давление в воздухе можно записать как меняющиеся во времени сигналы. Но одна форма волны ещё не показывает, сколько энергии прошло через соединение. Это различие помогает не смешивать спектр, связь и затухание.
Два возбуждения с одной основной частотой
Настраиваемая учебная модельПопробуйте: Установите A и B на 0.50 и послушайте. Затем измените только одну точку щипка и сравните форму волны и звук.
1. Палец задаёт не только «силу щипка»
Соответствующее видео примерно 00:39–01:03.
От первоначальной формы к распространению и отражению.
Когда палец отводит струну в сторону, её форма отклоняется от равновесной. Для однородной, идеально гибкой струны с постоянным натяжением и закреплёнными концами контакт можно считать точечным. Тогда до отпускания форму приближённо задают два отрезка, образующие треугольник. Дальнейшее движение определяют начальное смещение всей струны и её начальная скорость.
Ключевое слово — форма. Система получает не просто число «играть сильно». Точка, величина и направление отклонения, ширина контакта и скорость освобождения меняют начальные условия или сам процесс возбуждения. Медленно отвести и отпустить — не обязательно то же самое, что быстро провести медиатором. На реальной гитаре медленное отклонение может слегка деформировать и корпус. Точный расчёт должен учитывать этот квазистатический начальный прогиб.
После отпускания возмущение бежит по струне, отражается от концов и складывается с другими волновыми составляющими. На идеально закреплённом конце смещение остаётся нулевым, поэтому отражение сопровождается соответствующей сменой знака. Одно движение можно описать бегущими и отражёнными волнами либо суммой стоячих волн.
Какие величины в первую очередь определяют высоту звука?
Основная частота идеальной струны зависит прежде всего от рабочей длины, натяжения и массы на единицу длины. Последняя называется линейной плотностью и не равна просто названию материала. При прочих равных укорочение или усиление натяжения повышает частоту, увеличение линейной плотности понижает её. Так привычные действия при зажатии лада и настройке связаны с физикой.
f₁ ≈ (1 / 2L) √(T / μ)
f₁ — основная частота, L — рабочая длина, T — натяжение, μ — линейная плотность. Это исходное соотношение; изгибная жёсткость, обмотка и податливость закрепления реальной струны дают поправки.
В примере видео 110 Гц означают около 110 циклов в секунду, примерно 9 миллисекунд на цикл. Речь о частоте колебаний. Скорость поперечной волны на струне — другая величина, отличная от скорости звука в воздухе. Высота ноты характеризует частоту, но ещё не объясняет яркость, округлость и атаку.
Одинаковое отклонение не гарантирует одинаковую энергию
Даже при одинаковом боковом отклонении другая точка щипка меняет наклон и запас энергии. Для идеальной струны длиной 0,65 м, с натяжением 70 Н и отклонением 2 мм расчёт даёт около 1,15 мДж при щипке на четверти длины и 0,86 мДж в середине. Это модель, а не измерения конкретной гитары.
Поэтому «дважды с одинаковой силой» требует уточнения: одинаковыми были жест, отклонение, сила или реально сообщённая энергия? Не нужно измерять каждый жест в обычной игре, но строгое сравнение требует повторяемых условий. Теперь посмотрим, как точка щипка меняет доли частотных составляющих.
2. Почему у одной и той же высоты могут быть разные тембры?
Соответствующее видео примерно 01:00–01:33.
Гармоники — это различные компоненты, определяющие форму струны.
Струна с основной частотой около 110 Гц обычно движется не одной синусоидой. В идеальной модели участвуют компоненты около 220, 330, 440 Гц и другие целые кратные основной. Их амплитуды, фазы и изменения во времени образуют сложную волну. Корпус не получает чистый бас, чтобы создать все высокие компоненты с нуля: многие уже есть в начальном движении струны.
Амплитудный спектр располагает величины составляющих по частоте, словно список ингредиентов. При близкой основной частоте их пропорции могут различаться. Фаза задаёт положение компоненты в цикле и её сложение с другими во времени. Без фаз одни амплитуды не восстанавливают исходный сигнал однозначно.
Моды струны и корпуса различны. У идеальной струны гармоники связаны с её стоячими волнами. У деки и всего инструмента собственные формы, частоты которых не обязаны быть целыми кратными основной струны. Сильная гармоника и выявленная мода корпуса требуют разных доказательств.
Точка щипка прежде всего меняет состав звука
Ближе к подставке начальная форма острее и асимметричнее. Высшие составляющие обычно сильнее относительно основной, поэтому звук кажется ярче. В середине возникает симметрия: там находятся узлы чётных мод идеальной струны, и симметричное начальное отклонение их не возбуждает.
Это соотношение действует при определённых условиях. У пальцев, ногтей и медиаторов конечная ширина контакта, а освобождение не мгновенно. Струна обладает изгибной жёсткостью, подставка движется. Поэтому реальные спектры не обязаны иметь идеальные нули. Смена подушечки пальца на ноготь или угла медиатора меняет контакт, освобождение и шум атаки; не всё объясняется точкой щипка.
От начальной формы к силе на подставке
Настраиваемая учебная модельПопробуйте: Установите b на 0.50 и проследите за чётными составляющими. Затем переключайтесь между смещением и силой на подставке, сравнивая спад высоких гармоник.
Спектр следует просматривать вместе со временем.
Спектры атаки, момента через полсекунды и последнего послезвучия могут отличаться. Длина окна тоже влияет на разделение пиков и видимость быстрых процессов. Общий средний спектр способен смешать резкую атаку с мягким окончанием и скрыть развитие звука.
Спектр, огибающая и спектрограмма дополняют друг друга: состав, нарастание и спад, изменение полос во времени. Это разные окна наблюдения. Смещение струны, сила на подставке и давление микрофона — не один сигнал. Связь смещения с силой зависит также от наклона струны у конца.
При чтении экрана спектра сначала разделите частоту, время и масштаб.
Спектр оценивается по конечному отрезку. При 48 кГц 8192 отсчёта занимают около 171 миллисекунды и дают частотный шаг около 5,86 Гц. Это шаг сетки, а не гарантия разделить два столь близких пика. Реальное разрешение зависит от окна, шума и ширины пиков.
3. Как бридж передает движение гитарных струн на корпус гитары?
Видео: примерно 01:34–01:43; к этому соединению вернёмся в разделе о связанных колебаниях
Возможность приложения силы не означает, что было передано такое же количество энергии.
Хотя тонкие струны могут двигаться быстро, их эффективность в прямом выталкивании воздуха и излучении звука наружу ограничена. Бридж передает динамические эффекты струн на более крупную конструкцию, где движение верха и других компонентов взаимодействует с воздухом. Корпус гитары не имеет независимого постоянного источника энергии во время обычной игры; он определяет, как исходная энергия сохраняется, передается, теряется и излучается.

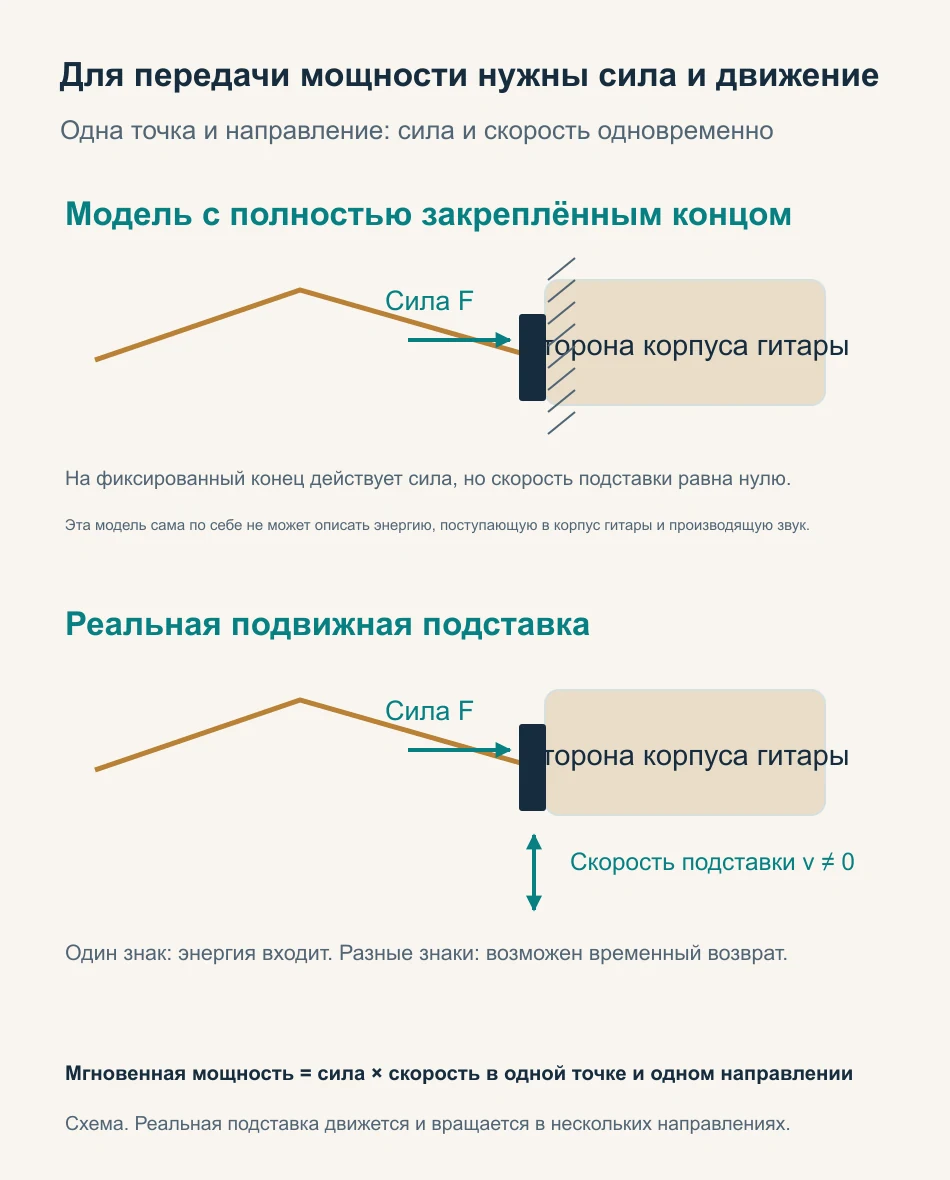

На подставке важны и сила, и движение точки её приложения. В выбранном направлении мгновенная мощность равна произведению силы и скорости в той же точке и направлении. При совпадении их знаков энергия входит в рассматриваемый корпус; при противоположных может временно вернуться. Интеграл мощности по времени даёт переданную энергию с учётом возврата.
Закреплённые концы помогают понять стоячие волны и состав возбуждения, но не дают одновременно точного потока энергии в звучащий корпус. Подвижная подставка меняет отражение, движение струны и действующую силу. Передать силу, рассчитанную для фиксированного конца, отдельной модели корпуса можно лишь как оговорённое приближение.
Струны и корпус гитары всегда взаимодействуют друг с другом.
Струна действует на подставку, а та — обратно на струну. В целом струна–корпус–воздух после отпускания перераспределяется начальная энергия. Для одного корпуса всё ещё колеблющаяся струна остаётся внешним возбуждением на подставке. Уход пальца не обнуляет входы всех подсистем.
Реальная подставка смещается и поворачивается в нескольких направлениях, испытывая силы и моменты. Выбор одного направления сначала упрощает причинную картину. Далее нужно понять, на каких частотах, в каких формах и как долго корпус отвечает на определённое воздействие. Здесь нужны моды и частотные характеристики.
Фаза силы и скорости определяет, сколько мощности проходит в среднем.
Представьте, что вы толкаете дверь, движущуюся туда и обратно. Когда она движется по направлению силы, вы совершаете положительную работу. При движении против силы мгновенная мощность меняет знак. Если учитывать лишь силу, но не движение точки её приложения, половина картины обмена энергией останется необъяснённой.
В гармоническом движении фаза между силой и скоростью определяет среднюю мощность. Инерция и упругость могут запасать энергию в одной части цикла и возвращать в другой. Сила и движение есть, а суммарная передача мала. Потери же отводят энергию в среднем за период. Одна амплитудная кривая не делает эти процессы одинаковыми.
Это также объясняет, казалось бы, противоречивое явление: при одной и той же амплитуде внешней силы изменение реакции корпуса гитары может также изменить фактическую входную мощность; при реальной игре на струне движение конца бриджа, в свою очередь, меняет динамическую силу струны. Следовательно, «корпус гитары движется больше», «вводимая энергия одинакова» и «выходное звуковое давление больше» — это условия, которые необходимо проверять отдельно. Вы не можете просто наблюдать за одним из них и автоматически добавлять два других.
Куда уходит начальная энергия
Настраиваемая учебная модельПопробуйте: Увеличьте радиационное затухание. Наблюдайте, как запас энергии иссякает быстрее, а общая излучённая доля растёт.
4. Моды задают динамическую основу, частотная характеристика — конкретные вход и выход
Соответствующее видео примерно 01:46–03:02.
Для описания моды нужны как минимум три параметра
Пластина не одинаково податлива на всех частотах. Её собственные моды описываются частотой, формой и затуханием. Частота задаёт ритм, форма — движения разных точек, затухание — спад свободных колебаний. Вместе их определяют масса, жёсткость, материал и соединения.
Диаграммы формы моды часто окрашивают области противоположной фазы двумя цветами. Цвет обычно не отражает температуру и не отражает автоматически миллиметры истинного смещения; анимация часто преувеличивает и нормализует амплитуды, чтобы четко видеть движение. Движение небольшое вблизи узлов и большее вблизи пучностей; соседние области могут двигаться в одном направлении или в противоположных направлениях. Движение поверхности, которое вы видите во время игры, обычно является результатом суперпозиции нескольких мод с их соответствующими амплитудами и фазами.
Общее «дыхание» и противоположные движения вдоль корпуса помогают представить низшие моды. В целом инструменте участвуют нижняя дека, обечайки, гриф и воздух полости. Две общие моды могут похоже выглядеть на верхней деке и отличаться движением воздуха. С ростом частоты формы усложняются и перекрытие мод усиливается.
Почему некоторые пики слабеют при смене точки удара?
Для частотной характеристики нужны точка и направление возбуждения, точка наблюдения и измеряемая величина. Слабо возбуждаемая мода или измерение возле её узла могут почти не проявиться. Отсутствие пика не доказывает отсутствия моды.
Отклики складываются с учётом фаз, усиливая или компенсируя друг друга. Провал может быть результатом компенсации, а не превращения всей энергии в тепло. Частотная характеристика — не список независимых прибавок звука. Пики, провалы, фазы и позиции нужно читать вместе.
Корпус можно представить эквалайзером с памятью: он по-разному отвечает на частоты и продолжает звучать после толчка. Но аналогия включает фазу и послезвучие, а не только амплитуду. Характеристики сила–смещение, сила–скорость и сила–давление имеют разные единицы и не служат напрямую сравнимыми КПД.
Структурные изменения часто меняют множество вещей одновременно.
У простого осциллятора при прочих равных рост жёсткости повышает собственную частоту, а рост массы понижает. В реальности изменение толщины деки, пружин или соединений одновременно меняет массу, жёсткость, формы, затухание и связь. «Легче» не означает заменить один знаменатель, а частота моды не определяет качество тембра.
Сканирующая анимация и идентификация мод — не одно и то же. При непрерывном возбуждении на одной частоте видна вынужденная реакция, возможно с участием нескольких мод. Для их выделения нужны комплексные отклики многих точек, общая фазовая опора и подходящая аппроксимация. Подробнее — в статье «Основы собственных колебаний гитары». Теперь рассмотрим, как воздух полости меняет динамику всего инструмента.
Как читать сравнение нескольких мод
Показаны первые десять мод двух моделей. ГПа — единица давления, в которой выражают модуль упругости: сопротивление материала выбранной деформации. Это не громкость и не оценка звучания. Номер отражает порядок собственных частот внутри модели, а не фиксированный слуховой ранг.
Как читать цветовую шкалу
Смысл цвета задаёт легенда. В расчётах часто показывают нормированный модуль смещения: красный больше, синий меньше. Это не обязательно противоположные фазы или температура. В предыдущей схеме эти цвета обозначали именно направление. Похожие цветовые карты могут показывать разные величины.
Наличие моды и её видимость в измерении — разные вещи
Формы колебаний и точка возбуждения
Настраиваемая учебная модельПопробуйте: Выберите поперечный диполь и приблизьте точку удара к 0.50. Затем увеличьте только эквивалентную массу и проследите за снижением собственной частоты модели.
5. Воздух не просто добавляет басовый пик
Соответствующее видео примерно 03:04–04:20.

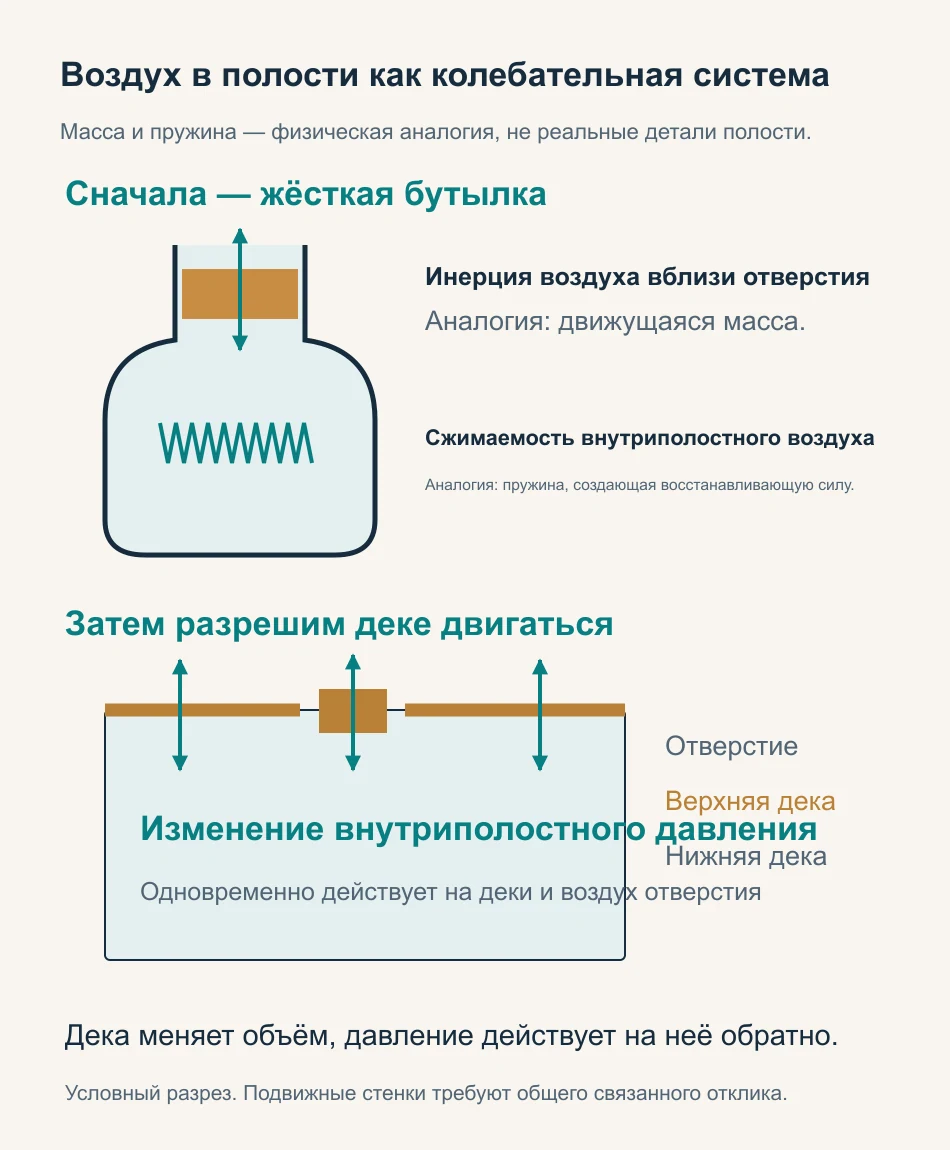

Резонанс Гельмгольца на примере бутылки
При обдуве горлышка соседний воздух движется с инерцией, а сжатый воздух внутри даёт восстанавливающее давление. Первую роль можно сравнить с массой, вторую — с пружиной. Это две формы запаса энергии, а не настоящая пружина внутри бутылки.
Приближение требует длины волны намного больше полости, чтобы давление считалось почти однородным. При жёстких стенках частоту задают площадь отверстия, объём и эффективная акустическая длина. Последняя включает инерцию воздуха с обеих сторон и не равна просто толщине деки. Поправка зависит от формы и границ.
Подвижные стенки требуют рассматривать весь комплекс
У гитары обе деки подвижны. Движение верхней внутрь меняет объём и давление, которое действует на деки и воздух отверстия. Это взаимная связь. Не сначала доска заканчивает колебаться, а потом воздух обрабатывает результат: они непрерывно влияют друг на друга.
В учебном примере с двумя степенями свободы верхняя дека без воздушной нагрузки имеет 150 Гц, воздух в жёсткой полости — около 130 Гц. Указанные параметры без затухания дают общие частоты около 97 и 201 Гц. Обе моды включают движение деки и воздуха, а не принадлежат раздельно дереву и воздуху.
Нельзя просто включить последовательно отдельно найденные «эквалайзер дерева» и «эквалайзер воздуха»: связь меняет нагрузки и границы обоих. Сначала решают целую систему, затем определяют внешние входы и выходы. При высоких частотах появляются пространственные моды воздуха, не описываемые одной пружиной.
Две связанные моды деки и воздуха
Настраиваемая учебная модельПопробуйте: Изменяйте только диаметр отверстия, наблюдая обе частоты и отклик деки. Затем сравните направления движения x и y в двух модах.
Связь, рассеяние и перекрытие пиков необходимо оценивать отдельно.
Связь переносит энергию между частями и может вернуть её обратно. Без внешних сил и потерь полная энергия сохраняется. Уменьшение движения точки может быть перераспределением, а не доказательством нагрева или излучения вдаль.
Близкие расширенные затуханием пики могут выглядеть одним подъёмом. Это не доказывает синхронизации на одной частоте. Изменение отверстия также меняет границы, добавочную инерцию и потери потока. Одно действие не изолирует все параметры воздуха.
Так становится яснее роль воздуха: он меняет частоты, формы колебаний, фазовые соотношения и распределение энергии в связанной системе. Подробнее об этом — в материале UNSW о резонансе Гельмгольца и податливых корпусах гитар. Чтобы понять, почему звук в итоге затихает, нужно также рассмотреть потери и акустическое излучение.
6. Как звук затихает и меняет тембр
Соответствующее видео примерно 04:21–05:25.
Сначала определим, в какой системе считаем энергию
Для одной струны энергия, ушедшая в корпус, потеряна. Для струны и корпуса вместе она может остаться внутри или вернуться к струне. Аналогично звук, уходящий в воздух, — выход для конструкции и вход для звукового поля. Поэтому сначала определяют границу системы, относительно которой считают потери.
Колебания ослабляют внутреннее трение, потери в соединениях, термовязкие процессы в воздухе и звуковое излучение. Первые необратимо рассеивают энергию в тепло; излучение переносит её в звуковое поле. Всё это может давать эквивалентное затухание конструкции, но не означает превращения всей энергии в тепло внутри дерева.
Перераспределение при связи — не то же, что необратимая потеря. Уменьшившееся смещение может означать движение другой части, направления или моды. Уменьшившееся давление — компенсацию вкладов. Судить об энергии можно, рассматривая границы, движение и мощность вместе.
Почему узкий пик связан с долгим послезвучием?
У почти независимой слабо затухающей моды при прочих равных меньшие потери дают более узкий резонанс и медленный свободный спад. Большие потери расширяют пик и ускоряют спад. Это одна динамика во временном и частотном представлениях, а не два отдельных эффекта.
Q ≈ fₙ / Δf
Q — безразмерная добротность резонанса, fₙ — собственная частота, Δf — ширина полосы на уровне половинной мощности. Приближение требует слабого затухания и различимых мод. Добротность Q не является оценкой музыкального качества гитары.
В отдельном примере мода 220 Гц теряет 60 дБ амплитуды примерно за 0,60 с при Q=60 и за 0,20 с при Q=20. Это свободное затухание данной моды, а не длительность всей ноты или время реверберации комнаты. Даже при одинаковой добротности другая частота даёт другое время затухания в секундах.
Нужно различать амплитуду, энергию и децибелы. Для одной формы движения энергия приблизительно пропорциональна квадрату амплитуды; с правильными определениями децибел оба описания согласуются. Скорость опускания индикатора удержания пика или ширина гармоники в БПФ записи не становятся автоматически затуханием моды корпуса.
Тембр — не застывший спектр
Нота содержит составляющие с разными скоростями спада. Если высокие компоненты, сильные в начале, затем ослабевают, состав звука меняется. Видео иллюстрирует это исчезновением высоких раньше низких. Для конкретных гитары, ноты и позиции порядок нужно проверять; универсальным законом он не является.
Меняющийся тембр не требует изменения параметров системы. Даже линейная система с постоянными параметрами меняет спектральные пропорции, если её компоненты затухают по-разному. Импульсная характеристика и свёртка описывают такую память с послезвучием.
Видео предлагает представить гитару без затухания, которая колеблется бесконечно, но не звучит. Смысл в том, что излучение расходует энергию конструкции: без пополнения её запас уменьшается. Полное отсутствие затухания несовместимо с непрерывным излучением без внешнего питания. Из этого не следует ни польза максимального внутреннего трения, ни универсальное правило «громче — короче».
Опишем медленный спад сравнимыми величинами
Демпфирование в частотной и временной областях
Настраиваемая учебная модельПопробуйте: При неизменной частоте увеличьте Q. Затем сохраните Q и увеличьте частоту. Одинаковая добротность не означает одинаковую длительность затухания в секундах.
Шумовой порог и биения
Шум ограничивает видимое послезвучие. Компонента, скрывшаяся в нём, не обязана мгновенно остановиться. Две близкие частоты могут давать биения — чередование усиления и ослабления. Провал огибающей не доказывает внезапную потерю энергии: затем вклады могут снова усилиться.
Прежде чем указывать время затухания, нужно назвать анализируемый интервал, полосу частот и измеряемую амплитудную величину. Важно также проверить, прекратилось ли длительное возбуждение и достаточно ли отношение сигнал/шум. Сопоставление временных, частотных и фазовых данных надёжнее, чем оценка конструкции по одной красивой кривой спада.
7. Акустика гитары: как свёртка связывает вход и отклик
Соответствующее видео примерно 05:30–06:03.
Разложим длительное воздействие на малые вклады
Представим силу на подставке как последовательность малых воздействий. Каждое оставляет отклик. В линейном приближении его можно сдвинуть ко времени воздействия, масштабировать по величине входа и сложить с остальными в тот же момент. Это и есть свёртка.
Очень короткий силовой импульс помогает понять импульсную характеристику. Она включает не только начало движения, но и фазу, задержку и дальнейший спад. Прошлое воздействие продолжает влиять на настоящее — отсюда эквалайзер с памятью. Свёртка не добавляет новый энергетический процесс, а рассчитывает эту связь.
Выход = Вход ∗ Импульсная характеристика
Звездочка обозначает свертку, а не обычное умножение двух чисел одновременно. Определения входа, выхода и реакции должны соответствовать друг другу, например, сила подставки в указанном направлении и звуковое давление в фиксированном месте.
Построение свёртки по слагаемым
Настраиваемая учебная модельПопробуйте: Выберите чередующиеся знаки и добавляйте входы по одному. Наблюдайте, в какие моменты отклики усиливаются, а в какие компенсируются.
Диаграмма черного ящика полезна, определение интерфейса нельзя пропустить
Ручная схема выделяет вход, реакцию инструмента и место выхода. Но произвольную волну струны нельзя без уточнений подать в «эквалайзер корпуса». Сила на подставке требует соответствующих единиц и границы. Форма струны до отпускания требует полного динамического расчёта из начального состояния.
Масса, жёсткость, геометрия и границы — параметры системы, а не меняющийся во времени сигнал возбуждения. Другая точка щипка меняет прежде всего вход; другие опоры, конструкция или воздушная нагрузка могут менять саму систему. Это различает сравнение входов для одной системы и систем при сопоставимом входе.
Переключение в частотную область, амплитуда и фаза должны быть сохранены.
В частотной области свёртка соответствует почастотному умножению входного спектра на комплексную характеристику. Амплитуды умножаются, фазы складываются. Компоненты усиливаются или ослабляются относительно друг друга, меняется их временное сложение. Одной амплитудной кривой недостаточно для восстановления атаки и послезвучия.
Моды, связь, затухание и условия распространения уже входят в выбранную характеристику. После свёртки результат содержит соответствующий спад. Дополнительное умножение на огибающую без основания может дважды учесть потери. Воздух, включённый в общий связанный отклик, также не добавляют второй раз отдельным EQ.
Краткая форма работает, но границы системы должны быть согласованными.
Если вход — синхронно измеренная реальная сила подставки, отклик описывает принимающую сторону: корпус, воздух и точку приёма. Нельзя повторно добавлять действие струны, уже отражённое в этой внутренней силе. Для расчёта всей системы с момента отпускания нужны полные начальные состояния. Тогда сила подставки — внутренний результат, не дополнительная независимая внешняя сила.
Уже запасённую энергию учитывают через предысторию входа или начальные условия. Внешние звенья записи и воспроизведения можно связывать при согласованных величинах, единицах и условиях. Внутренние части с взаимной реакцией нельзя произвольно превращать в односторонние блоки.
Нужны приблизительная линейность и неизменность свойств в ходе опыта. Удвоение входа должно удваивать отклик, а вклады разных входов — складываться. Дребезг, клиппинг, контакты при больших амплитудах, автогейн и компрессия могут нарушить эти условия. Важно знать не только модель, но и её пределы.
8. От корпуса гитары до комнаты звук одной и той же гитары разный.
Соответствующее видео примерно 06:04–06:32.
Вовне распространяются возмущения и энергия.
Деки и воздух отверстия вызывают чередующиеся сжатия и разрежения. При малой амплитуде частицы воздуха колеблются около равновесия. К уху идут возмущение давления и энергия, а не комок воздуха от гитары. Локальное движение и сквозной перенос воздуха — разные вещи.

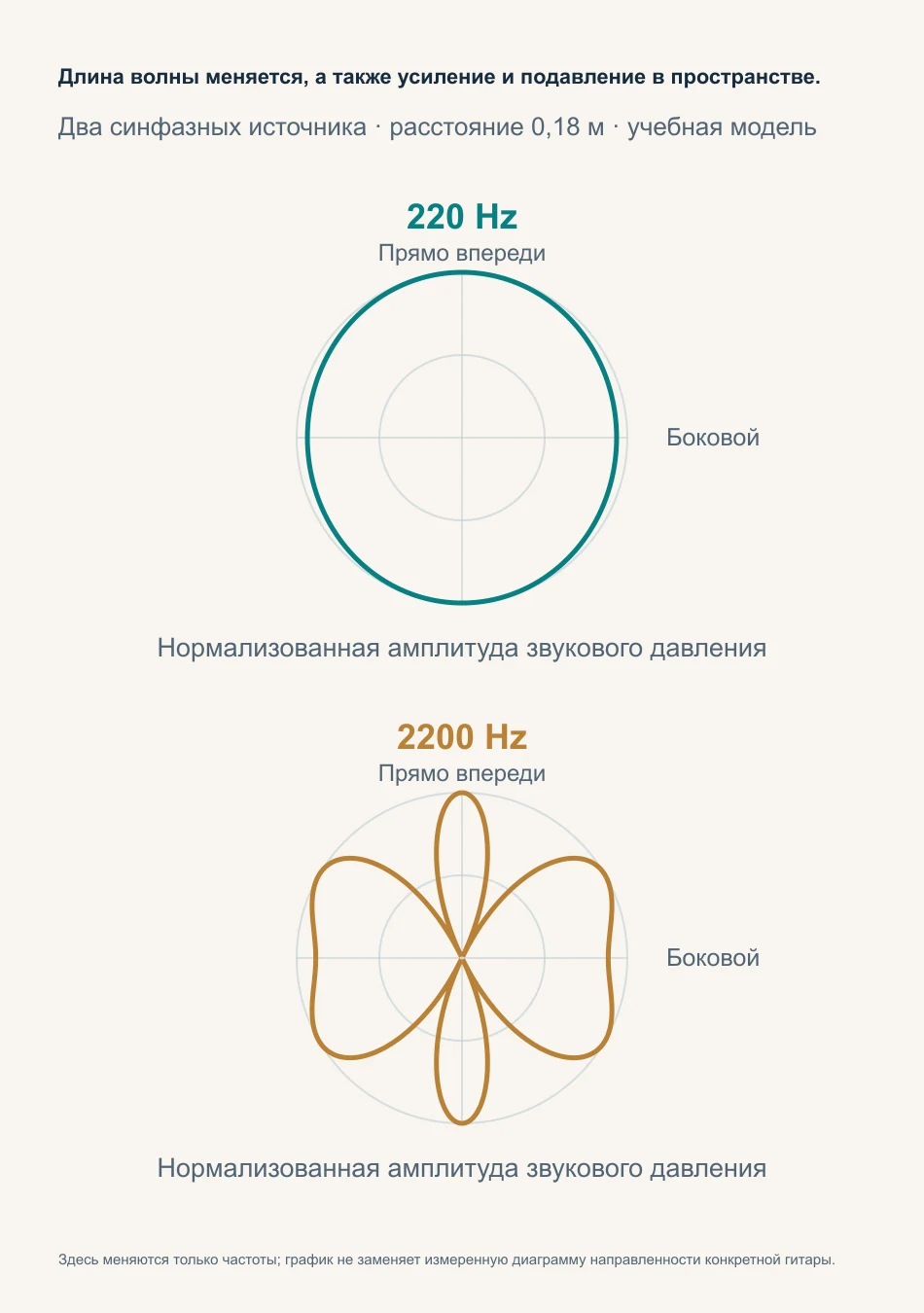

Вклады разных участков достигают общей точки с разными расстояниями и фазами. В одном направлении они усиливаются, в другом частично компенсируются. Частота меняет отношение длины волны к размеру корпуса, поэтому пространственное излучение зависит от частоты.
Одно положение микрофона не может отражать все звуковое поле.
Поверхности равного давления делают пространственную картину видимой. Перемещение уха или микрофона меняет спектральные пропорции при том же инструменте и жесте. Большая амплитуда участка деки не гарантирует эффективного излучения во все стороны: важны фазы участков.
Давление в одной точке не равно общей звуковой мощности. Локальная компенсация не означает ослабления во всех направлениях или исчезновения энергии. Для сравнения проекции и эффективности задают расстояние, направление, полосу и метод. Одна микрофонная кривая не описывает всё пространство.
Комната добавляет отражения. Прямой и отражённый звук проходят разные пути и складываются с разными фазами. Полосы усиливаются или ослабляются, окрашивая звук. Изменение позиции микрофона меняет их доли и фазы, не обязательно саму структуру инструмента.
9. От звукового давления в ушах до тембра, который мы узнаем.
Соответствующее видео примерно 06:33–06:55.

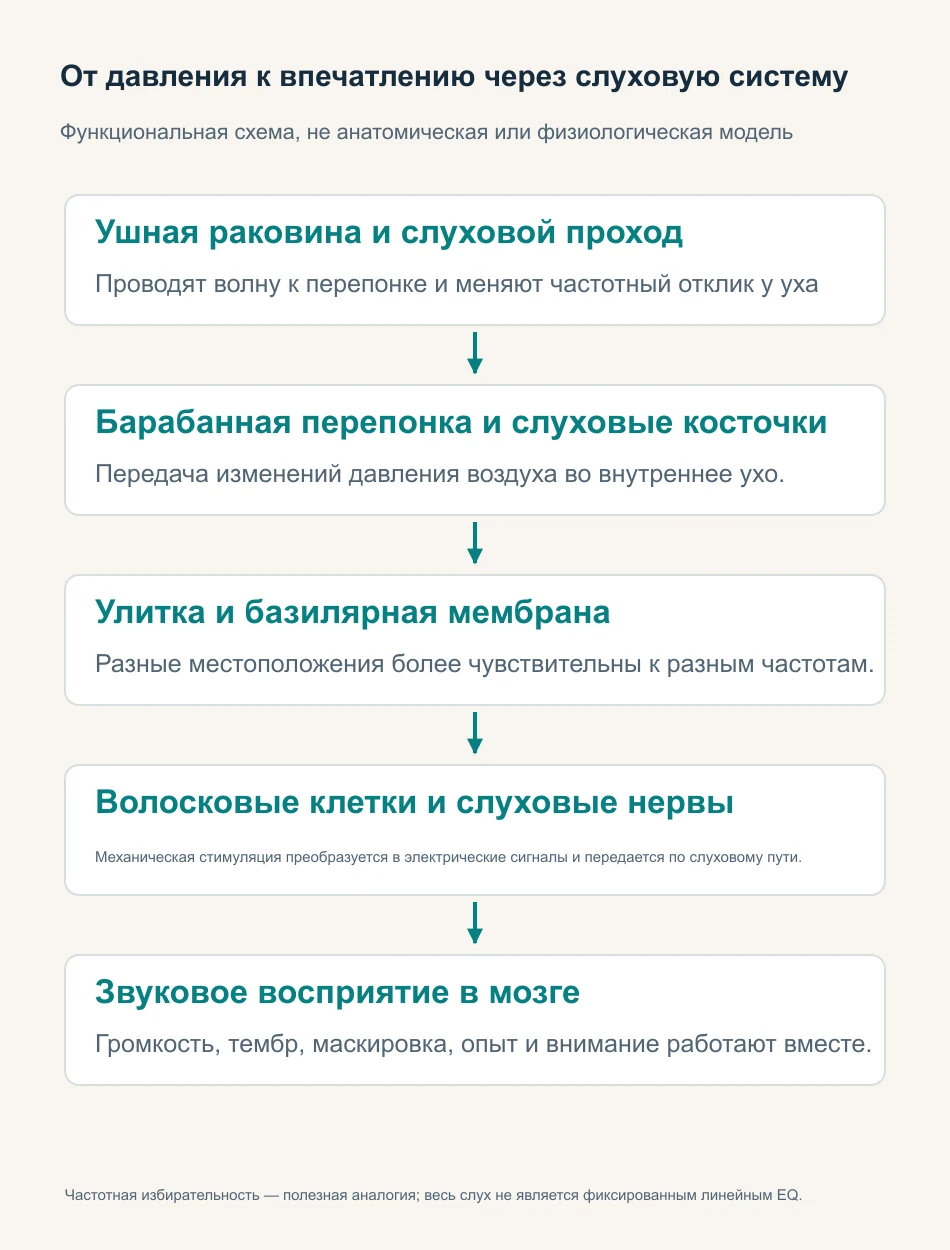

Частотная избирательность улитки как отправная точка
После того, как звуковые волны достигают наружного уха, они сначала проходят через ушную раковину и слуховой проход, затем воздействуют на барабанную перепонку и косточки среднего уха, а затем воздействуют на жидкость и структуры в улитке. Различные участки базилярной мембраны улитки более чувствительны к разным частотам: область ближе к основанию смещена в сторону высоких частот, а вверху — в сторону низких частот. Волосковые клетки преобразуют механическую стимуляцию в электрические сигналы, которые передаются в мозг через слуховой путь.
Продольная волна и преобразование звука в слухе
Настраиваемая учебная модельПопробуйте: Сначала следите за красной частицей, затем за движущейся областью сжатия. Увеличьте частоту и посмотрите, как сокращается длина волны.
Сравнение улитки с анализатором спектра помогает понять пространственную избирательность по частоте. Но слух не заканчивается построением спектра. Улитка активна и нелинейна; нервное кодирование и восприятие — тоже не фиксированный линейный EQ. Основной путь объясняет Описание NIDCD.
Физические различия и то, какой звук вам нравится, — это две взаимосвязанные вещи.
Восприятие зависит от громкости, маскировки, времени, аппаратуры, внимания и опыта. Видимая на графике компонента не обязательно столь же слышна в музыке. Физические различия не гарантируют одинаково явных ощущений. Анатомия уха, слух и предпочтения у людей различаются.
Измерение показывает, какая величина и насколько изменилась. Контролируемое прослушивание проверяет различимость и предпочтение. Вместе они дают объяснение вместо одной красивой цифры или впечатления «звучит дороже».
10. От «звучит иначе» к проверяемому объяснению
На видео показана идея измерения примерно с 02:58, а ко всей причинно-следственной цепочке возвращается примерно с 07:00.
Сначала определите проблему, а затем решите, какое измерение использовать.
Для состава звука у микрофона анализируют запись. Для движения подставки или деки при известной силе нужны вход и конструкционный отклик. Для выявления общей моды нужны также фазы многих точек и идентификация. Вопрос определяет метод и доказательства.
Спектральные пики записи зависят от гармоник струны, корпуса, пространства, микрофона и окна. Без известного входа и определения величин они не становятся списком мод. Объявить пик собственной частотой деки — часто значит пропустить наиболее важную проверку.
Нормирование удара молотка и лазерного отклика
Настраиваемая учебная модельПопробуйте: Удвойте силу удара: скорость изменится, а подвижность останется прежней. Затем выберите точку вблизи узла. Второй пик ослабнет, но сама мода не исчезнет.
Что можно узнать из фотографии измерения
Лазер измеряет компоненту скорости вдоль луча, не добавляя датчик на точку. Но отражение, геометрия и направление влияют на данные. Цветная карта корпуса на экране не доказывает, какая собственная мода на ней выявлена.
Совместить молоток и лазер: не просто ударить и посмотреть спектр
Молоток записывает силу короткого контакта. Виброметр измеряет направленную скорость, не всё трёхмерное движение. Синхронные сигналы позволяют оценить характеристику сила–скорость в пригодной полосе. Микрофон вместо виброметра даёт характеристику сила–давление для своей точки.
Произвольно делить два спектра недостаточно. Наконечник и удар влияют на полосу, двойной контакт добавляет ненужный вход. Окно, шум, когерентность и усреднение влияют на оценку. Высокая когерентность полезна, но не доказывает все настройки, границы и линейность.
Сканирование сохраняет общую амплитудную и фазовую опору и одинаковые границы. Эти комплексные отклики и подходящая модель позволяют найти частоты, формы и затухание. Анимация при постоянном одночастотном возбуждении сначала является вынужденным откликом. Без идентификации она не доказывает отдельную собственную моду.
От удара к достоверным откликам и формам
Короткий контакт становится измеренным входом. Удары не обязаны быть одинаковыми, но должны оставаться линейными и записываться. Тогда каждый выход соотносится со своим входом, а не просто сравниваются два пика. Точку и направление фиксируют или маркируют, чтобы смену входа не принять за изменение структуры.
Проверка качества измерений
Проверяют клиппинг, двойные удары, синхронизацию и энергию в полосе. Повторы оценивают стабильность; усреднение не устраняет систематические ошибки. Контактный датчик добавляет массу и зависит от крепления, бесконтактный метод тоже требует проверки луча и сигнала.
Минимальные условия сопоставимого опыта
- Гитара и граничные условия: Тип и возраст струн, строй, температура и влажность, опоры и удержание; свободны струны или заглушены. Это разные состояния системы, и их отклики нельзя смешивать как один.
- Вход и выход: Точка, направление и контроль щипка или удара; место, ориентация и расстояние измерения; оси, единицы и нормировка.
- Повторение и обработка: Число пригодных повторов, критерии отбраковки, дискретизация, окна, шум и полезная полоса. Хранить исходники без выравнивания громкости.
Записи полезны, если ясно, на какой вопрос они отвечают
Опубликованная запись включает исполнение, струну, корпус, излучение, комнату, микрофон, обработку, воспроизведение и слух. Обычно нельзя однозначно выделить все звенья. Разные причины дают похожие спектры, поэтому яркость записи не доказывает лучшее дерево, пружины или геометрию.
Контролируемая запись полезна для относительного сравнения. Фиксируют тракт и позиции, чередуют инструменты, повторяют и описывают условия. Для тембра можно дополнительно сделать копии с выровненной громкостью, уменьшая её влияние на оценку. Слепое прослушивание снижает ожидания, но ограничения повторяемости исполнения остаются.
Выровненные копии не показывают одновременно большую реальную громкость или эффективность излучения при равном входе. Для этого нужны калиброванные исходники и заданное возбуждение. Частотная характеристика, затухание, излучение, удобство и предпочтение отвечают разным вопросам, а не складываются безусловно в общий балл.
Разделяем переменные в цепи записи
Настраиваемая учебная модельПопробуйте: Установите отражение на 0 и меняйте только угол. Затем зафиксируйте угол и постепенно добавляйте отражение. Оцените, можно ли по-прежнему приписать изменения одной лишь гитаре.
11. Акустика гитары в практическом сравнении
Сравнение 1: та же гитара, другая точка щипка
Сохраните струну, ноту, позу и микрофон. Чередуйте щипки около подставки и середины с похожими контактом и освобождением. Сравните атаку, основную часть и послезвучие. Спектр можно поставить рядом с моделью, но совпадать построчно они не должны: модель даёт начальное смещение, запись включает корпус, излучение и тракт.
По возможности контролируйте боковое отклонение и положение, помня, что одинаковое отклонение не гарантирует одинаковой энергии. Опыт показывает влияние входа на запись одного инструмента. Одна позиция не задаёт его единственный неизменный тембр.
Сравнение 2: сохранить опору входа и сменить точку наблюдения
При синхронной силовой записи оставьте опоры, место и направление удара прежними и последовательно измерьте разные точки. Какие признаки сохраняются, какие пики и провалы зависят от позиции? Сопоставьте их с формами. Нужен общий масштаб: нормировка каждой кривой на её максимум скрывает абсолютные различия.
Для обычной записи вы также можете попытаться зафиксировать положение исполнения и изменить положение микрофона для сравнения, но повторяемость каждого исполнения будет ограничением и не сможет полностью заменить измерение синхронного отклика. Записи об изменениях помещения, направления и расстояния следует хранить отдельно от записей «повторных измерений в тех же условиях», чтобы не приписывать все различия конструкции гитары.
Сравнение 3: отдельно записать различие и предпочтение
Не сводите впечатление сразу к хорошему или плохому. Опишите атаку, заметные полосы и изменение послезвучия, затем сопоставьте с выбранным временным участком. Спектральный центроид может обобщить распределение, но требует указать взвешивание амплитудой или мощностью, полосу и окно. Большая цифра не означает лучший тембр.
Различимость и предпочтение
Для предпочтений сохраняйте исходники, делайте выровненные копии и случайную или слепую подачу. Отдельно отмечайте уверенное различение и любимый вариант. Для давления и эффективности при равном входе вернитесь к оригиналам без выравнивания и их калибровке.
Пусть каждый вывод вернется к своим доказательствам
Полезный протокол разделяет условия, наблюдения и объяснение. Запишите струны, ноту, опоры, вход и место измерения; затем изменившиеся полосы или отклики и время; наконец интерпретацию и альтернативные причины. Следующий опыт сможет проверить именно её.
Послушайте еще раз и попытайтесь вернуть разницу туда, где она была.
Снова щипните струну. Палец задаёт начальные условия; струна действует на подставку и получает обратную реакцию; структура и воздух колеблются в связанных модах, компоненты затухают. Волны усиливаются или компенсируются в пространстве и достигают слуха напрямую либо через запись. Это не изолированные операции по очереди, а разные окна одного явления.
Мы все еще можем сначала полюбить звук, а затем постепенно понять его. Наука дает не повод отменить чувства, а сделать объяснения чувств более ясными.Вернуться к видео и ещё раз пройти путь щипка.
Информация и дополнительная литература
Статья следует видео Bilibili «Физические основы акустической гитары — Послесвечение Вселенной» и подробному сценарию «Прежде чем услышать», дополняя теорию, методы и условия применимости. Метки времени относятся к версии около 8 мин 16 с. Схемы, учебные расчёты и фотографии измерений разграничены. Цвета, шкалы и условия читаются по подписям. Фото не заменяет полный протокол; интерактивные модели действуют при указанных допущениях.
- UNSW: струны, стоячие волны и гармоники
- Резонанс Гельмгольца и поправки для гитары — UNSW
- UNSW: Акустические измерения гитары и направление излучения
- NIDCD: Как мы слышим звуки
- ЕКА: Акустические колебания и формирование структур в ранней Вселенной
- Kepma: основы собственных колебаний гитары
- NI: понимание БПФ и оконных функций
- Polytec: Основные принципы лазерной допплеровской виброметрии
