La même guitare, la même corde : il suffit parfois de rapprocher légèrement le point de pincement du chevalet pour obtenir un son plus brillant. L’instrument n’a pas changé et la hauteur reste presque identique. D’où vient la différence ?Pour comprendre l’acoustique de la guitare, suivons une seule corde pincée jusqu’au son qui parvient à nos oreilles.
En suivant la vidéo, nous relions pincement, couplage caisse–air, amortissement, propagation et audition. Dix modèles interactifs remplacent les explications répétées, avec les formules utiles et les photos de mesure. Les sons A/B et les courbes sont pédagogiques, pas des enregistrements ou mesures d’une vraie guitare.
Cliquez pour lire la vidéo complèteLecture agrandie dans cette page · 08:16 · BilibiliMettez d’abord devant vous tout le parcours
Le film passe des oscillations acoustiques de l’univers primordial à une corde de guitare. Les notions de vibration, mode et spectre sont communes, mais les échelles, les milieux et les dynamiques diffèrent. Les oscillations primordiales se produisaient dans un fluide de matière et de rayonnement étroitement couplés. Elles ne signifient pas que le son se propage dans le vide actuel.

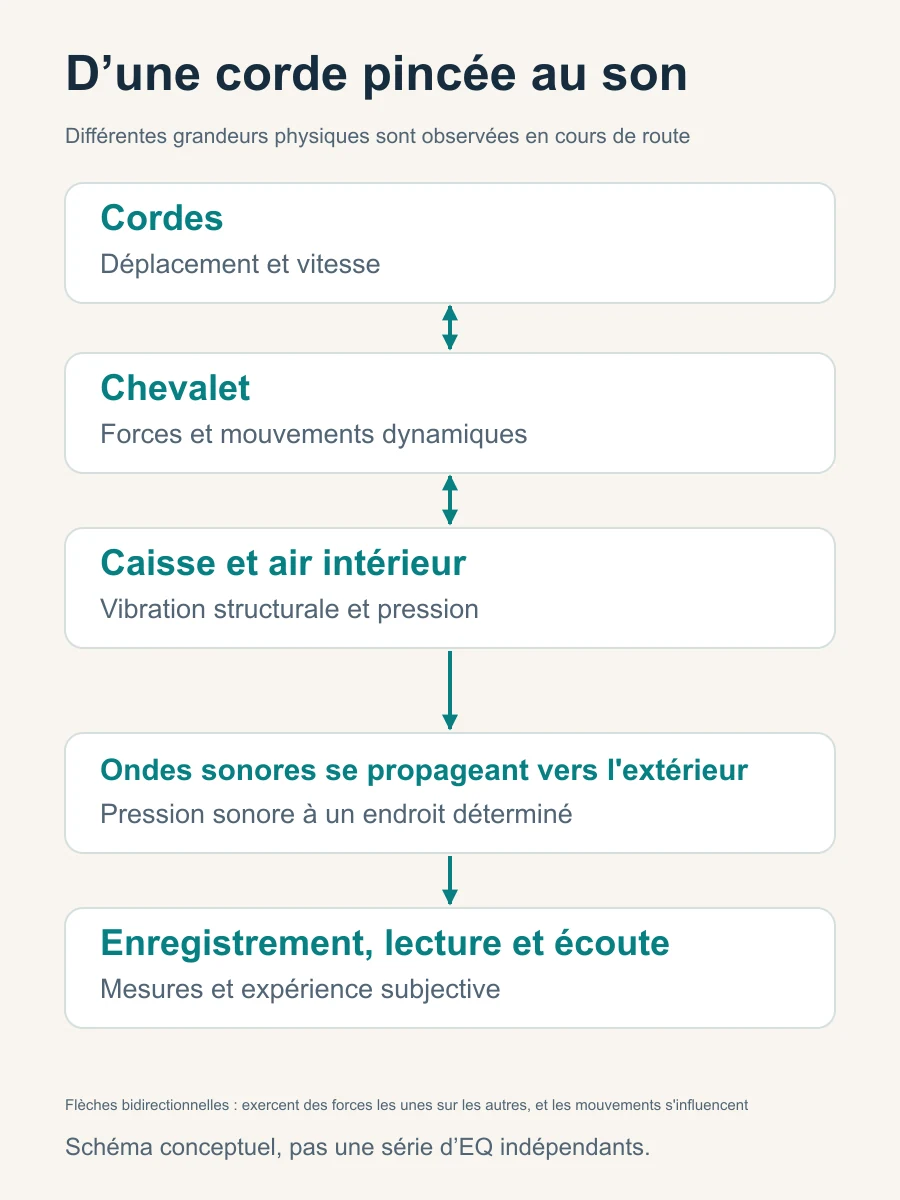

Pour la guitare, tout commence par un geste : le doigt écarte la corde de l’équilibre, et le travail de cette force extérieure stocke de l’énergie mécanique. Après le lâcher, le système évolue selon ses conditions initiales et ses lois dynamiques. La corde échange de l’énergie avec la caisse par le chevalet ; table, fond et air interagissent et rayonnent du son. Inutile de mémoriser tous les termes d’emblée : repérons d’abord la question posée à chaque étape.
Le signal décrit une variation ; l’énergie décrit le travail et ses transferts. Le déplacement de la corde, la force dynamique exercée sur le chevalet et la pression sonore dans l’air peuvent tous être représentés comme des signaux évoluant dans le temps ; mais le simple fait de regarder une forme d’onde ne signifie pas que vous savez déjà combien d’énergie passe à travers l’interface. En distinguant clairement ces deux choses, le spectre, le couplage et l’amortissement ultérieurs ne seront pas facilement confondus.
Deux excitations, une même fondamentale
Modèle pédagogique réglableÀ essayer : Réglez A et B sur 0.50, puis écoutez. Changez ensuite un seul point de pincement et comparez les ondes et le son.
1. Le doigt laisse plus qu’une simple « intensité »
Vidéo correspondante environ 00:39-01:03
D’une forme initiale, à la propagation et à la réflexion
Lorsqu’on écarte latéralement la corde, sa forme s’éloigne de l’équilibre. Supposons une corde idéale uniforme, parfaitement souple, de tension constante et fixée aux deux extrémités, avec un contact ponctuel. Sa forme avant le lâcher s’approche alors de deux segments formant un triangle. La suite dépend du déplacement initial de toute la corde et de sa vitesse initiale au moment du lâcher.
Le mot important est « forme ». Le système ne reçoit pas seulement une valeur nommée « jouer fort ». Position, déplacement, direction, largeur de contact et vitesse de libération modifient les conditions initiales ou l’excitation. Écarter lentement puis relâcher n’équivaut pas nécessairement au passage rapide d’un médiator. Sur une vraie guitare, cette traction lente peut aussi déformer légèrement la caisse de façon quasi statique. Une prévision précise doit en tenir compte.
Après le lâcher, la perturbation se propage sur la corde, se réfléchit aux extrémités et se superpose aux autres contributions. À une extrémité parfaitement fixe, le déplacement reste nul et la réflexion inverse le signe correspondant. Le même mouvement peut se décrire par des ondes qui se propagent et se réfléchissent ou par une somme d’ondes stationnaires.
Quelles grandeurs déterminent la hauteur de la note ?
La fréquence fondamentale d’une corde idéale dépend surtout de sa longueur vibrante, de sa tension et de sa masse linéique, c’est-à-dire sa masse par unité de longueur. À conditions égales, raccourcir la corde ou augmenter sa tension élève la fondamentale ; augmenter sa masse linéique l’abaisse. Ce lien physique explique notamment l’effet du doigt sur une frette et celui de l’accordage.
f₁ ≈ (1 / 2L) √(T / μ)
f₁ désigne la fondamentale, L la longueur vibrante, T la tension et μ la masse linéique. Cette relation est un point de départ. La rigidité en flexion, le filage et la souplesse des terminaisons réelles apportent des corrections.
À 110 Hz, l’exemple de la vidéo effectue environ 110 cycles par seconde, soit près de 9 millisecondes par cycle. Il s’agit de la fréquence d’oscillation. La vitesse de l’onde transversale sur la corde est une autre grandeur, distincte de la vitesse du son dans l’air. La hauteur renseigne sur ce rythme, sans expliquer à elle seule la brillance, la rondeur ou l’attaque.
Un même déplacement ne garantit pas une même énergie initiale
Même avec le même déplacement latéral, changer le point de pincement modifie les pentes et l’énergie stockée. Pour une corde idéale de 0,65 m, sous 70 N, écartée de 2 mm, l’énergie initiale vaut environ 1,15 mJ au quart de la longueur et 0,86 mJ au milieu. Ce sont des résultats du modèle, pas des mesures d’une guitare donnée.
Dire « j’ai joué deux fois avec la même intensité » suppose donc de préciser ce qui était constant : geste, déplacement, force ou énergie réellement fournie. Il n’est pas nécessaire de mesurer chaque geste au quotidien, mais une comparaison rigoureuse demande des conditions répétables. Voyons comment le point de pincement change la proportion des composantes fréquentielles.
2. Pourquoi une même hauteur peut-elle avoir des timbres différents ?
Vidéo correspondante vers 01:00-01:33
Les harmoniques sont les différents composants qui définissent la forme d’une corde.
Une corde produisant une note autour de 110 Hz ne décrit généralement pas une simple sinusoïde. Le modèle idéal admet des composantes vers 220, 330, 440 Hz et d’autres multiples entiers de la fondamentale. Amplitudes, phases et évolutions temporelles composent l’onde complexe. La caisse ne reçoit pas un grave pur pour créer ensuite tous les aigus : de nombreuses composantes supérieures sont déjà présentes dans le mouvement initial.
Le spectre d’amplitude classe la force des composantes par fréquence, comme une liste d’ingrédients. Deux sons de fondamentale proche peuvent avoir des proportions harmoniques différentes. La phase situe chaque composante dans son cycle et détermine leur assemblage temporel. Sans les phases, les amplitudes ne suffisent pas à reconstruire de manière unique le signal d’origine.
Il faut aussi distinguer les modes de la corde de ceux de la caisse. Les composantes de la corde idéale correspondent à ses ondes stationnaires. La table et la structure complète ont leurs propres modes, dont les fréquences ne sont pas nécessairement des multiples de la fondamentale de la corde. Une harmonique forte ne prouve donc pas à elle seule l’existence d’un mode de caisse à cette fréquence.
Le point de pincement change d’abord le mélange
Près du chevalet, la forme initiale est plus pointue et asymétrique. Les composantes supérieures prennent généralement plus de poids face à la fondamentale, favorisant la brillance. Au milieu, une symétrie apparaît : ce point est un nœud des modes pairs dans le modèle idéal, et le déplacement symétrique ne les excite pas.
Cette règle dépend des conditions. Doigts, ongles et médiators ont une largeur de contact et un temps de libération finis. La corde possède une rigidité et le chevalet se déplace. Les zéros parfaits du modèle peuvent donc manquer dans une mesure. Passer de la pulpe à l’ongle ou modifier l’angle du médiator change aussi contact, libération et bruit d’attaque : tout ne vient pas du seul point de pincement.
De la forme initiale à la force au chevalet
Modèle pédagogique réglableÀ essayer : Placez b à 0.50 et observez les termes pairs. Alternez ensuite entre déplacement et force au chevalet pour comparer leur décroissance aux hautes fréquences.
Le spectre doit être visualisé en fonction du temps
Le spectre de l’attaque, celui d’une demi-seconde plus tard et celui de la fin peuvent différer. La fenêtre d’analyse change aussi la séparation des pics et la représentation des transitoires. Un spectre moyen peut mêler l’attaque incisive à la fin plus ronde et masquer cette évolution.
Spectre d’amplitude, enveloppe et spectrogramme se complètent : composantes, montée et décroissance, puis évolution des bandes dans le temps. Ce sont des fenêtres d’observation différentes. Le déplacement de la corde, la force au chevalet et la pression du microphone n’ont pas le même spectre. Le passage du déplacement à la force dépend notamment de la pente au bout de la corde.
Lors de la lecture de l’écran spectre, séparer d’abord la fréquence, le temps et l’échelle
Le logiciel estime le spectre sur un segment fini. À 48 kHz, 8 192 échantillons couvrent environ 171 millisecondes et donnent un pas fréquentiel d’environ 5,86 Hz. Ce pas ne garantit pas la séparation de deux pics distants de 5,86 Hz. La fenêtre, le bruit et la largeur des pics déterminent aussi la résolution.
3. Comment le chevalet transmet-il le mouvement des cordes de la guitare au corps de la guitare ?
Correspond à environ 01:34-01:43 dans la vidéo ; la section de couplage ci-dessous abordera à nouveau cette interface
Pouvoir exercer une force ne signifie pas que la même quantité d’énergie a été transférée
Bien que les cordes fines puissent se déplacer rapidement, leur efficacité à pousser directement l’air et à rayonner le son vers l’extérieur est limitée. Le chevalet transmet les effets dynamiques des cordes à la structure plus grande, où le mouvement de la table et des autres composants interagit avec l’air. Le corps de la guitare n’a pas de source d’énergie continue et indépendante pendant le jeu ordinaire ; il façonne la manière dont l’énergie originelle est stockée, transmise, perdue et rayonnée.

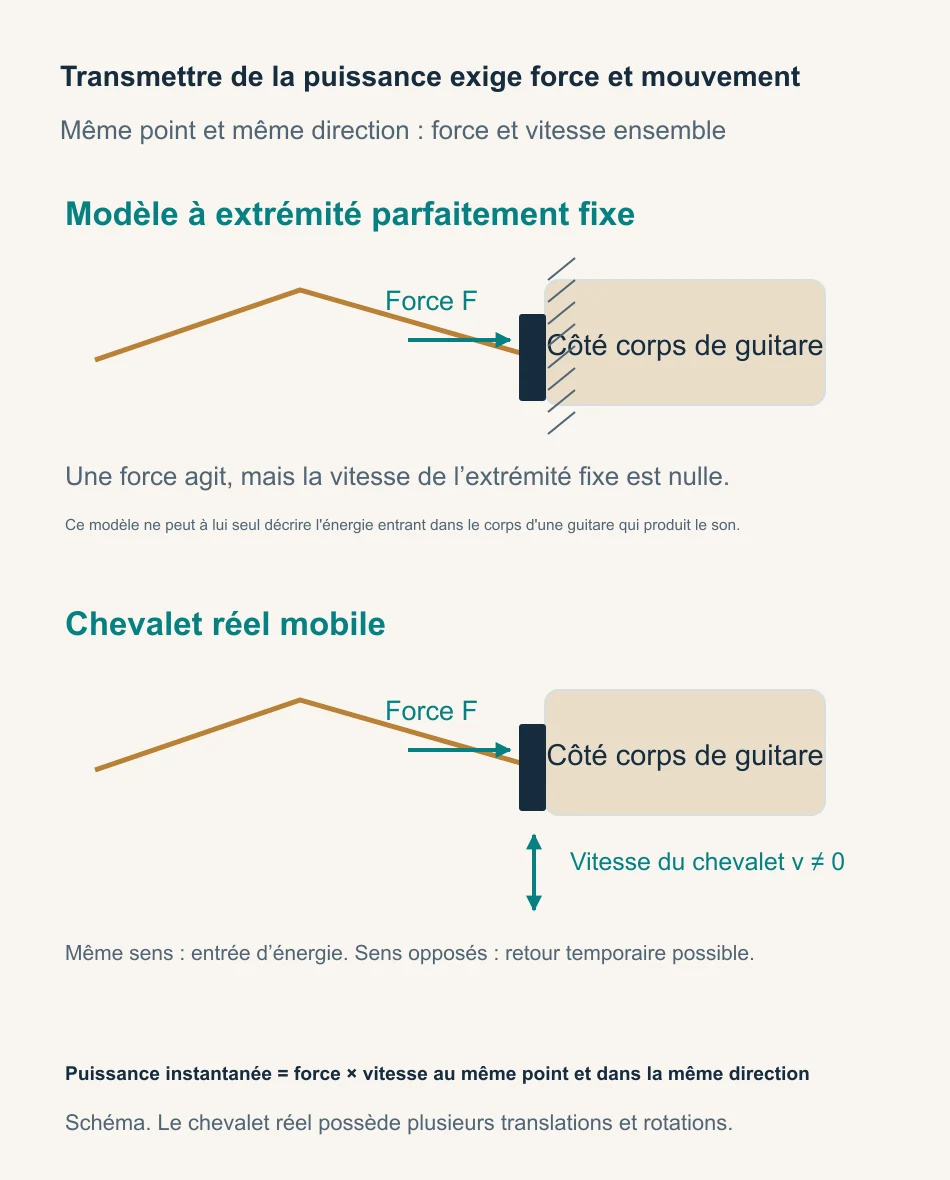

Au chevalet, la force ne suffit pas : il faut le mouvement de son point d’application. Dans une direction donnée, la puissance instantanée est le produit de la force et de la vitesse au même point selon cette direction. Si leurs sens coïncident, l’énergie peut entrer dans la caisse considérée ; s’ils s’opposent, elle peut repartir temporairement. L’intégrale temporelle de la puissance donne l’énergie nette transférée.
Ceci explique une limite du modèle de corde idéal : le fait de définir complètement les extrémités permet de comprendre la composition fréquentielle des ondes stationnaires et des excitations, mais ne peut en même temps prétendre avoir calculé avec précision la quantité d’énergie reçue par le corps d’une guitare qui sonne. Une fois que le chevalet réel devient mobile, les conditions de réflexion, le mouvement des cordes et les forces réelles du chevalet changent tous en conséquence. Si la force du pont calculée approximativement à partir de l’extrémité fixe est directement donnée à un autre modèle de corps de guitare, il ne peut s’agir que d’une approximation avec les conditions indiquées.
Les cordes et le corps de la guitare interagissent constamment les uns avec les autres
La corde pousse le chevalet, dont le mouvement agit en retour sur elle. Pour l’ensemble corde–caisse–air, l’énergie initiale se redistribue après le lâcher. Si l’on isole la caisse qui reçoit la force, la corde encore vibrante continue de l’exciter. Retirer le doigt ne supprime pas aussitôt les entrées de tous les sous-systèmes.
Un chevalet réel se déplace et tourne également dans différentes directions, et les cordes peuvent exercer des forces et des moments multi-composants. Le but du choix d’une direction au début est de clarifier la relation de cause à effet, plutôt que de déclarer qu’il n’existe pas d’autres directions. À ce stade, la question devient claire : face à une entrée dynamique bien définie, à quelle fréquence, selon quel schéma et pendant combien de temps le corps de la guitare réagit-il ? C’est là que la réponse modale et fréquentielle entre en jeu.
La phase de force et de vitesse détermine la quantité de puissance qui passe en moyenne
Imaginez que vous poussez une porte qui va et vient. Lorsqu’elle avance dans le sens de votre force, vous effectuez un travail positif. Lorsqu’elle repart en sens inverse, la puissance instantanée change de signe. Ne relever que la force, sans le mouvement de son point d’application, laisse inexpliquée la moitié de l’échange d’énergie.
En régime harmonique, la phase entre force et vitesse détermine la puissance moyenne. Inertie et élasticité peuvent stocker l’énergie pendant une partie du cycle puis la restituer. Force et mouvement existent alors même que le transfert net est faible. Les pertes retirent au contraire de l’énergie en moyenne. Ces effets ne se confondent pas dans une seule courbe d’amplitude.
Ceci explique également un phénomène apparemment contradictoire : sous la même amplitude de force externe, la modification de la réponse du corps de la guitare peut également modifier la puissance d’entrée réelle ; dans un véritable jeu de cordes, le mouvement de l’extrémité du chevalet modifiera à son tour la force dynamique de la corde. Par conséquent, « le corps de la guitare bouge davantage », « l’énergie d’entrée est la même » et « la pression acoustique de sortie est plus grande » sont des conditions qui doivent être vérifiées séparément. Vous ne pouvez pas simplement observer l’un d’eux et ajouter automatiquement les deux autres.
Le devenir de l’énergie initiale
Modèle pédagogique réglableÀ essayer : Augmentez le taux radiatif. Observez comment l’énergie stockée disparaît plus vite tandis que la part totale rayonnée augmente.
4. Les modes donnent la structure dynamique ; la réponse précise l’entrée et la sortie
Vidéo correspondante environ 01:46-03:02
Un mode se comprend avec au moins trois informations
Une plaque ne répond pas aussi facilement à toutes les fréquences. Ses modes propres se décrivent par une fréquence, une forme et un amortissement. La fréquence indique le rythme, la forme les mouvements relatifs entre points et l’amortissement la décroissance libre. Masse, rigidité, matériau et assemblages déterminent ces propriétés ensemble.
Les diagrammes de modes colorent souvent des zones de phase opposée avec deux couleurs. La couleur ne représente généralement pas la température, ni automatiquement les millimètres de déplacement réel ; les animations exagèrent et normalisent souvent les amplitudes afin de voir clairement le mouvement. Le mouvement est faible près des nœuds et plus grand près des ventres ; les zones adjacentes peuvent se déplacer dans la même direction ou dans des directions opposées. Le mouvement de surface que vous voyez lorsque vous jouez réellement est généralement le résultat de la superposition de plusieurs modes avec leurs amplitudes et phases respectives.
Les motifs de respiration globale ou de mouvement opposé le long de la caisse illustrent des modes d’ordre bas. Dans l’instrument entier interviennent aussi fond, éclisses, manche et air intérieur. Deux modes globaux peuvent se ressembler sur la table tout en différant par le mouvement de l’air. À haute fréquence, les motifs deviennent plus complexes et les modes se chevauchent davantage.
Pourquoi certains pics s’atténuent-ils quand on déplace le point d’impact ?
Pour une réponse fréquentielle, il faut préciser le lieu et la direction de l’entrée, ainsi que le lieu et la grandeur de sortie. Un mode peu excité au point d’entrée, ou observé près d’un nœud, peut être discret sur la courbe. Un pic absent ne démontre pas l’absence du mode.
Les contributions s’ajoutent avec leurs phases : elles se renforcent ou se compensent. Un creux peut venir de cette compensation sans conversion de toute l’énergie en chaleur. La réponse n’est pas une suite de bonus sonores indépendants ; pics, creux, phase et positions doivent être lus ensemble.
On peut imaginer la caisse comme un égaliseur à mémoire : sa réponse dépend de la fréquence et elle continue de vibrer après une impulsion. L’image doit inclure phase et extinction, pas seulement l’amplitude. Les réponses force–déplacement, force–vitesse et force–pression ont aussi des unités différentes ; leurs chiffres ne sont pas directement des rendements comparables.
Les changements structurels changent souvent beaucoup de choses à la fois
Dans le modèle à oscillateur unique le plus simple, toutes choses égales par ailleurs, une augmentation de raideur entraîne généralement une augmentation de la fréquence propre, et une augmentation de masse entraîne généralement une diminution de celle-ci. Mais lorsque vous amincissez un panneau, modifiez le contreventement ou ajustez les connexions, la masse, la rigidité, les formes modales, l’amortissement et le couplage changent souvent ensemble. « Plus léger » ne peut pas être compris comme changer un seul dénominateur, ni déduire directement la qualité générale du timbre à partir d’une fréquence modale.
Une animation de balayage n’est pas automatiquement une identification modale. Sous excitation continue à une fréquence, le mouvement peut être une réponse forcée réunissant plusieurs modes. Identifier leurs formes exige des réponses complexes multipoints, une référence de phase et un ajustement adapté. Pour approfondir, consultez « Les bases des modes de vibration de la guitare ». Voyons maintenant comment l’air intérieur modifie cette structure dynamique.
Lire une comparaison de plusieurs modes
La figure juxtapose les dix premiers modes de deux modèles, repérés 0,84 GPa et 5 GPa. Le GPa est une unité de pression utilisée pour le module élastique, qui exprime la résistance du matériau modélisé à une déformation. Ce n’est ni une unité de volume sonore ni une note de qualité. L’ordre classe les fréquences propres de chaque modèle, sans établir une hiérarchie auditive fixe.
Lire la légende des couleurs
Vérifiez la signification des couleurs. Un calcul représente souvent une amplitude de déplacement normalisée : rouge pour une valeur élevée, bleu pour une faible. Cela ne signifie pas automatiquement des phases opposées ou une température. Le schéma précédent employait précisément les deux couleurs pour des mouvements opposés. Des cartes semblables peuvent représenter des grandeurs différentes.
Un mode peut exister sans être visible dans cette mesure
Formes modales et position d’excitation
Modèle pédagogique réglableÀ essayer : Choisissez le dipôle transversal et rapprochez l’impact de 0.50. Augmentez ensuite uniquement la masse équivalente et observez la baisse de la fréquence propre du modèle.
5. L’air n’ajoute pas simplement un pic de graves
Vidéo correspondante vers 03:04-04:20

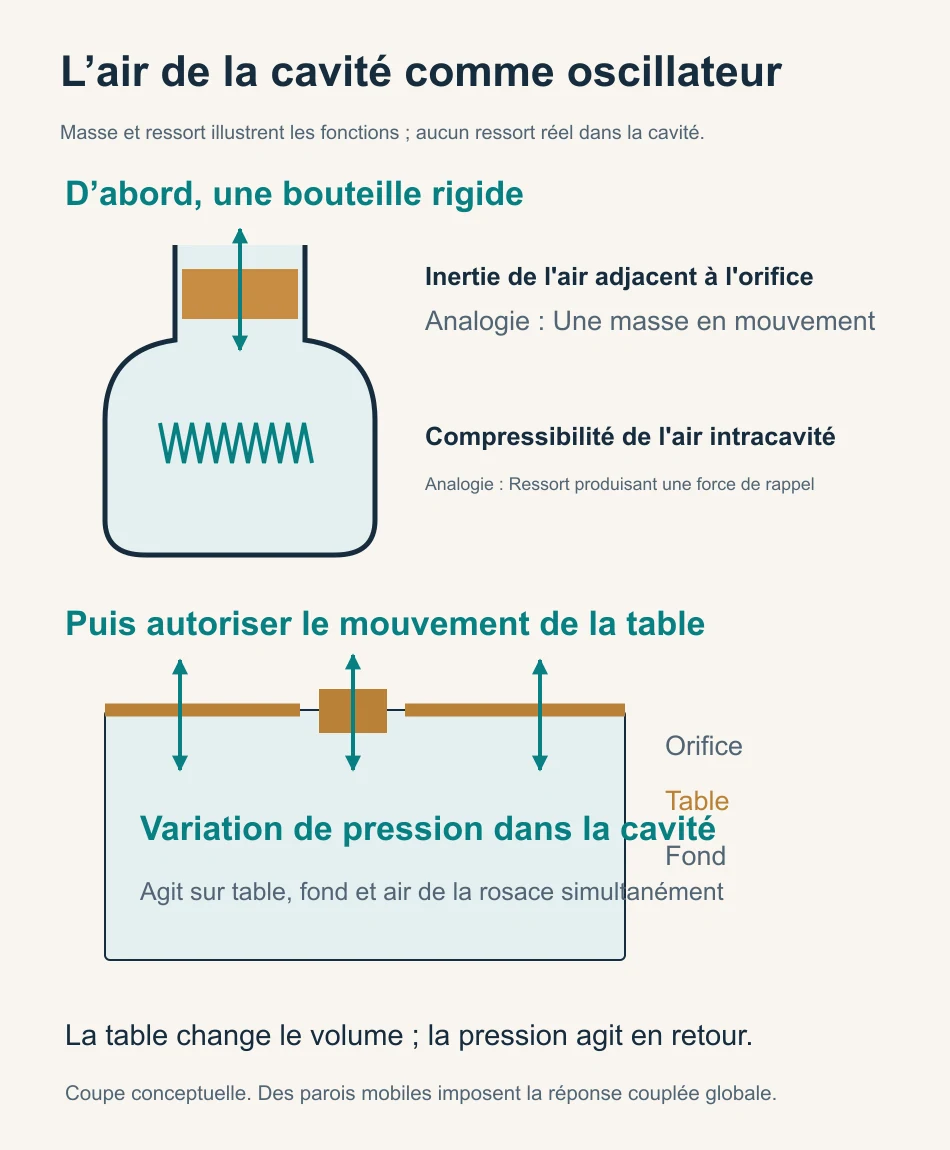

Comprendre la résonance de Helmholtz à partir du son de la bouche d’une bouteille
Quand on souffle sur le goulot d’une bouteille, l’air voisin oscille avec inertie, tandis que l’air comprimé à l’intérieur fournit une pression de rappel. Une masse pour la première fonction et un ressort pour la seconde rendent la résonance de Helmholtz intuitive. Aucun ressort réel n’est présent : l’analogie représente deux façons de stocker l’énergie.
Cette approximation demande une longueur d’onde bien supérieure aux dimensions de la cavité, pour considérer la pression presque uniforme. Avec des parois rigides, la fréquence dépend de la surface d’ouverture, du volume et de la longueur acoustique effective. Celle-ci inclut l’inertie de l’air voisin des deux côtés et ne se réduit pas à l’épaisseur de la table. La correction varie avec la forme et les conditions aux limites.
Des parois mobiles imposent de revoir l’ensemble
La table et le fond mobiles distinguent la guitare d’une bouteille rigide. La table qui rentre modifie volume et pression. Cette pression agit sur l’air de la rosace, la table et le fond. C’est le couplage : le bois ne finit pas d’abord son travail avant de passer le relais à l’air. Chacun modifie continuellement le mouvement de l’autre.
L’exemple à deux degrés de liberté du guion part de 150 Hz pour la table sans charge d’air et d’environ 130 Hz pour l’air en cavité rigide. Avec les paramètres indiqués et sans amortissement, le calcul couplé donne environ 97 et 201 Hz. Dans les deux modes, table et air participent ; aucun n’appartient exclusivement au bois ou à l’air.
On ne peut donc pas mettre en série un égaliseur du bois et un égaliseur de l’air calculés séparément. Le couplage change leurs charges et leurs conditions aux limites. Il faut résoudre l’ensemble puis définir entrées et sorties externes pour obtenir la réponse voulue. Plus haut en fréquence, des modes spatiaux de l’air apparaissent et le ressort unique ne suffit plus.
Deux modes couplés de la table et de l’air
Modèle pédagogique réglableÀ essayer : Changez seulement le diamètre de la rosace et observez les deux fréquences ainsi que la réponse de la table. Comparez ensuite les directions de x et y dans chaque mode.
Le couplage, la dissipation et le chevauchement des pics doivent être jugés séparément
Le couplage peut transférer l’énergie d’une partie à l’autre puis la restituer. Sans forces extérieures ni pertes, l’énergie totale du modèle se conserve. Une baisse temporaire à un point peut simplement traduire une redistribution. Elle ne prouve ni une conversion en chaleur ni un rayonnement lointain.
Le film illustre le couplage par des mouvements conjoints à fréquences proches. Deux pics rapprochés et élargis par l’amortissement peuvent toutefois sembler n’en former qu’un. Cela ne prouve pas leur synchronisation à une même fréquence. Modifier l’ouverture change aussi conditions aux limites, inertie ajoutée et pertes d’écoulement ; une seule opération n’isole pas tous les paramètres de l’air.
Ces conditions précisent le rôle de l’air : il modifie les fréquences, les formes modales, les relations de phase et la répartition de l’énergie du système couplé. Pour approfondir, consultez l’explication de l’UNSW sur la résonance de Helmholtz et les caisses de guitare déformables. Pour comprendre pourquoi le son finit par s’éteindre, il faut aussi examiner les pertes et le rayonnement acoustique.
6. Comment le son s’éteint et le timbre évolue
Vidéo correspondante vers 04:21-05:25
D’abord, dans quel système compte-t-on l’énergie ?
Pour la corde seule, l’énergie passée à la caisse est sortie du système. Pour corde et caisse réunies, elle peut encore y être stockée ou revenir à la corde. De même, l’énergie rayonnée dans l’air est une sortie de la structure, mais une entrée du champ acoustique. Toute notion de perte exige d’abord une frontière du système.
Frottement interne, pertes aux assemblages, effets thermovisqueux et rayonnement peuvent amortir la structure. Les premiers dissipent irréversiblement de l’énergie en chaleur ; le rayonnement la transporte dans le champ acoustique. Tous peuvent contribuer à l’amortissement équivalent, sans signifier que toute l’énergie devient de la chaleur dans le bois.
Le transfert d’énergie local dû au couplage se distingue également de ces processus irréversibles. Si le déplacement d’un seul point devient plus petit, cela peut être dû au passage à un autre composant, à une autre direction de vibration ou à un autre mode ; si la pression acoustique d’un seul point diminue, cela peut également être dû au fait que les contributions de différents champs sonores s’annulent mutuellement. Ce n’est qu’en considérant ensemble les limites du système, le mouvement et la puissance que nous pouvons avoir une base pour parler de la localisation de l’énergie.
Pourquoi un pic étroit s’accompagne-t-il d’un long déclin ?
Pour un mode presque isolé et faiblement amorti, à conditions égales, de faibles pertes donnent généralement un pic plus étroit et une décroissance libre plus lente. Des pertes plus fortes élargissent le pic et accélèrent l’extinction. Ce sont deux lectures de la même dynamique, en fréquence et en temps.
Q ≈ fₙ / Δf
Q est le facteur de qualité sans dimension de la résonance ; fₙ sa fréquence propre et Δf sa bande à mi-puissance. L’approximation suppose des modes séparables et faiblement amortis. Le terme « qualité » de Q ne note pas la valeur musicale de l’instrument.
Dans un exemple distinct à 220 Hz, l’amplitude d’un mode perd 60 dB en environ 0,60 seconde pour Q=60, contre 0,20 seconde pour Q=20. Ces durées décrivent ce mode en décroissance libre. Elles ne sont ni la tenue de toute la note ni le temps de réverbération d’une pièce. À Q égal, une fréquence différente donne une autre durée en secondes.
Lors de l’estimation de l’amortissement, il est également important de distinguer si l’on regarde l’amplitude, l’énergie ou les décibels. Sous la même forme de mouvement, l’énergie change à peu près avec le carré de l’amplitude ; mais en utilisant leurs définitions correctes en décibels, les deux descriptions peuvent être cohérentes. La vitesse de chute du pic maintenu dans le logiciel de spectre, ou la largeur de ligne d’une certaine harmonique dans la FFT d’enregistrement, ne peut pas être considérée comme l’amortissement modal du corps de la guitare sans analyse.
Le timbre n’est pas un spectre figé
Une note comporte plusieurs composantes qui peuvent décroître à des vitesses différentes. Si les aigus dominants au départ faiblissent ensuite, la composition du son évolue. Le film propose l’exemple intuitif des aigus qui disparaissent avant les graves. Pour une guitare, une note et une position données, cet ordre doit être vérifié ; ce n’est pas une loi universelle.
Un timbre changeant ne suppose pas des paramètres changeants. Un système linéaire fixe produit déjà des proportions spectrales variables si ses composantes décroissent différemment. La réponse impulsionnelle et la convolution décrivent cette mémoire avec extinction.
La vidéo évoque une guitare sans amortissement qui vibrerait indéfiniment sans son audible. L’idée rappelle qu’une structure qui rayonne dépense son énergie : sans apport extérieur, sa réserve diminue. Le rayonnement est lui-même un amortissement. Absence totale d’amortissement et rayonnement continu ne peuvent donc coexister sans alimentation. Cela n’impose ni de maximiser les frottements internes ni une règle universelle « plus fort, plus court ».
Décomposer les « fondus lents » en quantités comparables
L’amortissement en fréquence et dans le temps
Modèle pédagogique réglableÀ essayer : À fréquence fixe, augmentez Q. Ensuite, gardez Q fixe et augmentez la fréquence. Un même Q ne donne pas forcément la même durée de décroissance en secondes.
Bruit de fond et battements
Le bruit de fond limite aussi le déclin mesurable. Une composante qui y disparaît ne cesse pas forcément tout mouvement à cet instant. Deux fréquences proches produisent des battements, alternant renforcement et affaiblissement. Un creux d’enveloppe ne prouve pas une perte soudaine d’énergie : les contributions peuvent ensuite se renforcer à nouveau.
Avant de chiffrer la décroissance, précisez segment, bande et définition d’amplitude. L’excitation continue a-t-elle cessé ? Le rapport signal/bruit suffit-il ? Croiser temps, fréquence et phase est plus fiable que juger une structure sur une belle pente descendante.
7. La convolution dans l’acoustique de la guitare
Vidéo : environ 05:30–06:03
Diviser la poussée continue en de nombreuses petites contributions
Décomposons la force dynamique au chevalet en petites excitations successives. Chacune laisse une réponse. Dans l’approximation linéaire, on la décale à l’instant de l’entrée, on l’ajuste à son amplitude et l’on additionne les contributions au même instant. C’est la convolution.
Une très courte impulsion de force aide à comprendre la réponse impulsionnelle : elle décrit aussi la phase, les retards et le déclin qui suivent. Les sollicitations passées agissent encore sur le présent, d’où l’image de l’égaliseur à mémoire. La convolution n’ajoute pas un mécanisme énergétique ; elle fournit un calcul reliant l’entrée à cette mémoire.
Sortie = Entrée ∗ Réponse impulsionnelle
L’astérisque indique une convolution, et non une multiplication ordinaire de deux nombres en même temps. Les définitions d’entrée, de sortie et de réponse doivent correspondre les unes aux autres, comme la force du pont dans une direction spécifiée et la pression acoustique à un emplacement fixe.
Construire une convolution terme par terme
Modèle pédagogique réglableÀ essayer : Choisissez les signes alternés et ajoutez les entrées une à une. Observez quand les réponses se renforcent et quand elles se compensent.
Le diagramme boîte noire est utile, la définition de l’interface ne peut être omise
Le dessin organise l’entrée, la réponse de la guitare et la position de sortie. Il n’autorise pas à injecter n’importe quelle onde de corde dans une boîte « EQ de caisse ». Une entrée définie comme force au chevalet exige une réponse et une frontière compatibles. Une forme de corde avant le lâcher demande au contraire une description dynamique depuis les conditions initiales.
Masse, raideur, géométrie et conditions aux limites définissent le système, contrairement au signal d’excitation qui arrive au cours du temps. Déplacer le pincement modifie surtout l’entrée ; changer support, structure ou charge d’air peut modifier le système. On distingue ainsi plusieurs entrées sur un même système de plusieurs systèmes à entrée comparable.
Passage dans le domaine fréquentiel, il faut conserver à la fois l’amplitude et la phase.
Convertissez la même forme d’onde dans le domaine fréquentiel, et la convolution correspond à la multiplication du spectre d’entrée et de la réponse en fréquence complexe fréquence par fréquence. Les amplitudes se multiplient, les phases s’ajoutent : la sortie de certaines fréquences est relativement plus prononcée, d’autres sont plus faibles, et l’alignement temporel de chaque composant va également changer. Prendre une seule courbe d’amplitude ne suffit pas pour prétendre que tous les débuts et fins ont été reconstruits avec précision.
Les modes, couplages, amortissements et conditions de propagation définis au sein de la réponse sont tous réunis dans cette réponse. Après avoir convolué l’entrée avec elle, le résultat a déjà l’atténuation correspondante ; si on le multiplie par une « enveloppe d’amortissement » sans aucune base, il est possible de calculer deux fois la même perte. De la même manière, l’effet aérien qui a été intégré à la réponse globale du couplage ne doit pas être répété en tant qu’égaliseur indépendant.
La forme courte fonctionne, mais les limites du système doivent être cohérentes
Si l’entrée est la force réelle au chevalet mesurée simultanément, la réponse décrit le côté receveur : caisse, air et position d’écoute. Il ne faut pas ajouter une seconde fois l’action de la corde déjà présente dans cette force interne. Pour prévoir l’ensemble dès le lâcher, il faut les états initiaux complets. La force au chevalet est alors un résultat interne, pas une autre force extérieure indépendante.
L’énergie déjà stockée doit aussi être représentée par l’historique d’entrée ou les conditions initiales. Les maillons externes de prise de son et de reproduction peuvent se combiner si grandeurs, unités et conditions correspondent. Les parties internes à interaction mutuelle ne peuvent pas être découpées arbitrairement en boîtes à sens unique.
Cette description nécessite que le système soit approximativement linéaire et stable lors des tests. La question de savoir si le fait de doubler l’entrée peut faire changer la réponse dans la même proportion et si plusieurs entrées peuvent être superposées sont des moyens intuitifs de comprendre l’approximation linéaire. Les artefacts évidents, l’écrêtage, les contacts de grande amplitude et les traitements tels que le gain et la compression automatiques peuvent détruire les conditions applicables du modèle linéaire fixe. L’acoustique de la guitare acoustique nécessite des modèles, et il faut aussi savoir à quel point les modèles sont insuffisants.
8. Du corps de la guitare à la pièce, le son autour d’une même guitare n’est pas le même
Vidéo correspondante vers 06:04-06:32
Ce qui se propage vers l’extérieur, ce sont les perturbations et l’énergie
Table, fond et rosace créent des compressions et raréfactions alternées. À faible amplitude, les particules d’air oscillent surtout autour de l’équilibre. La perturbation de pression et l’énergie se propagent, pas une boule d’air envoyée de la guitare à l’oreille. Mouvement local et transport global d’air sont deux choses différentes.

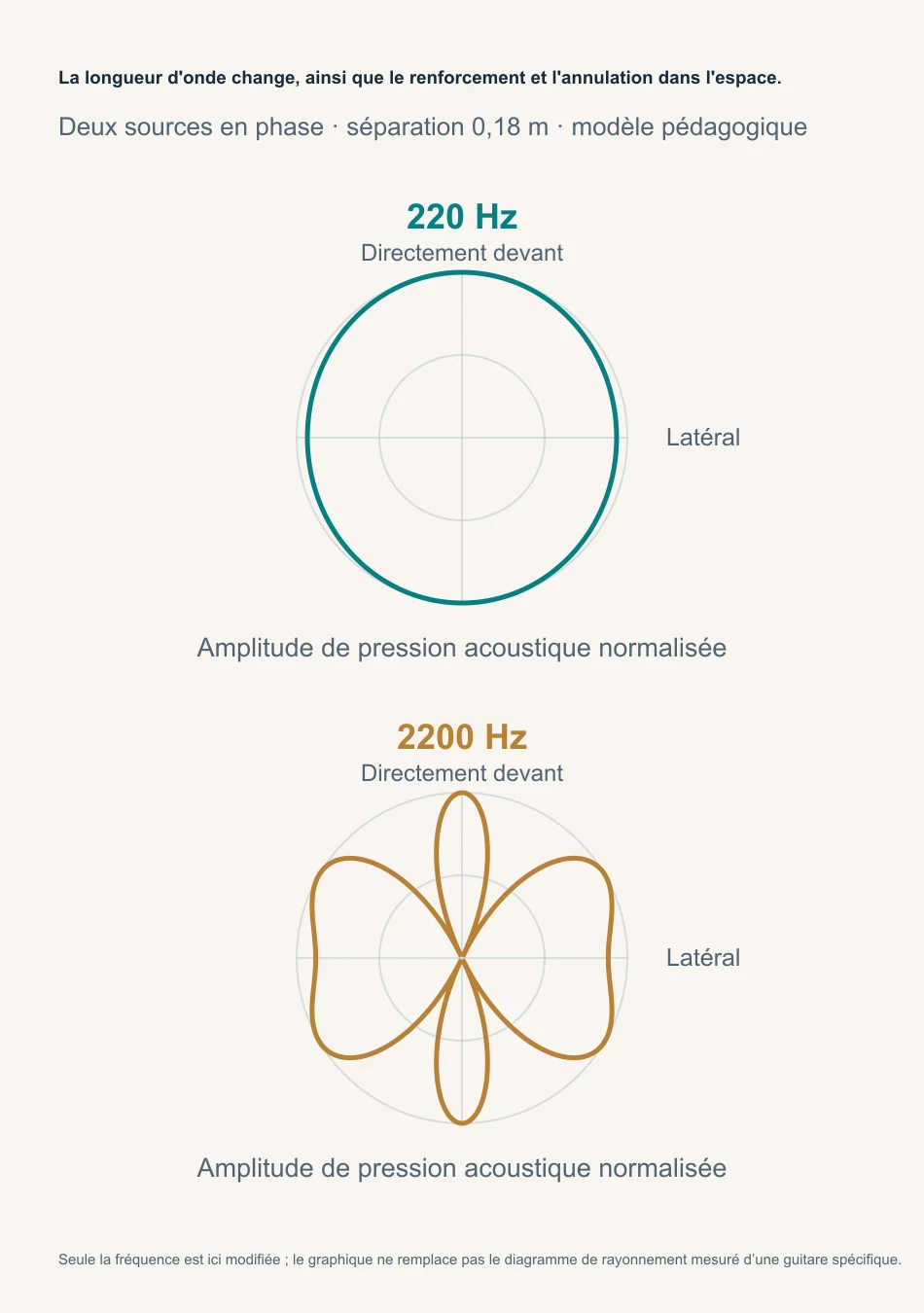

Les contributions de la caisse arrivent au même point avec leurs distances et phases respectives. Elles peuvent se renforcer dans une direction et se compenser dans une autre. La fréquence modifie le rapport entre longueur d’onde et dimensions de l’instrument : le diagramme spatial varie donc avec elle.
Une seule position du microphone ne peut pas représenter l’intégralité du champ sonore
Les surfaces d’égale pression de la vidéo rendent visible la distribution spatiale. Déplacer l’oreille ou le microphone peut changer le mélange fréquentiel sans changer l’instrument ni le geste. Une zone de table très mobile ne garantit pas un bon rayonnement partout : les phases entre régions comptent aussi.
La pression en un point n’est pas la puissance totale rayonnée. Une compensation locale n’implique ni baisse dans toutes les directions ni disparition d’énergie. Comparer projection ou rendement demande distance, direction, bande et méthode définies. Une courbe de microphone ne décrit pas tout l’espace.
La pièce ajoute des réflexions. Sons direct et réfléchis suivent des trajets différents et se superposent avec leurs phases. Certaines bandes se renforcent, d’autres s’affaiblissent, donnant un son creux, fin, épais ou coloré. Déplacer le microphone change ces proportions et phases, sans modifier la structure de la guitare.
9. De la pression sonore dans les oreilles au timbre que l’on reconnaît
Vidéo correspondante vers 06:33-06:55
La sélectivité en fréquence de la cochlée permet une entrée intuitive

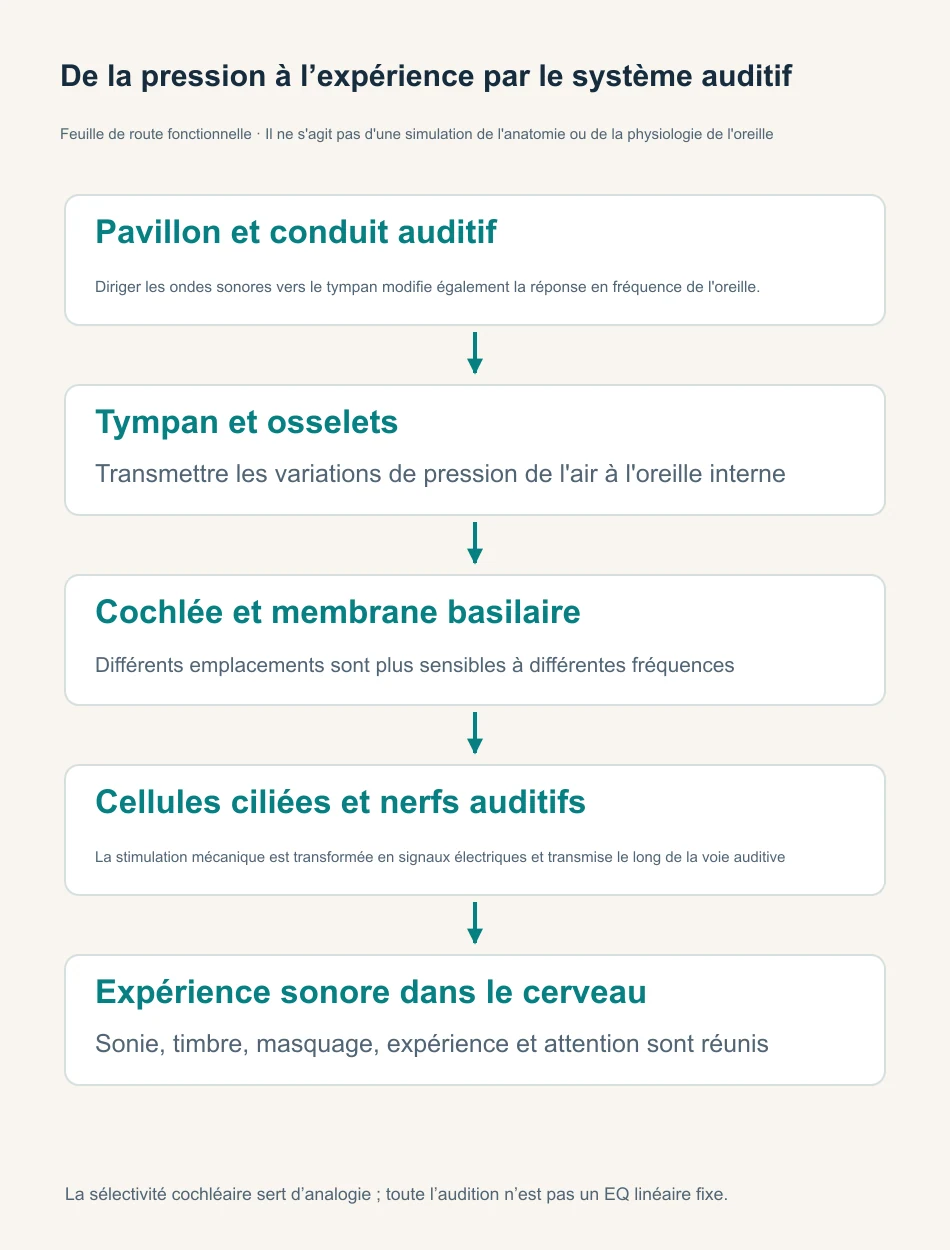

Une fois que les ondes sonores atteignent l’oreille externe, elles traversent d’abord le pavillon et le conduit auditif, puis entraînent la membrane tympanique et les osselets de l’oreille moyenne, puis entraînent le fluide et les structures de la cochlée. Différents emplacements de la membrane basilaire cochléaire sont plus sensibles à différentes fréquences : la zone la plus proche de la base est orientée vers les hautes fréquences, et vers le haut, elle est orientée vers les basses fréquences. Les cellules ciliées convertissent la stimulation mécanique en signaux électriques, qui sont transmis au cerveau par la voie auditive.
Onde longitudinale et transformation auditive
Modèle pédagogique réglableÀ essayer : Fixez la particule rouge, puis la zone de compression qui avance. Augmentez la fréquence et observez le raccourcissement de la longueur d’onde.
L’image de la cochlée comme analyseur de spectre éclaire sa sélectivité selon la fréquence. Mais entendre ne s’arrête pas à tracer un spectre. La cochlée est active et non linéaire ; codage nerveux et perception ne sont pas non plus un égaliseur linéaire fixe. Pour le parcours auditif, consultez Description du NIDCD.
Les différences physiques et le son que vous aimez sont deux choses liées
La perception dépend aussi de la sonie, du masquage, du temps, de la reproduction, de l’attention et de l’expérience. Une composante visible dans une courbe n’est pas nécessairement aussi audible dans la musique. Des différences physiques ne produisent pas forcément des écarts perceptifs aussi nets. Anatomie, état auditif et préférences varient selon les personnes.
La mesure objective précise quelle grandeur a changé et de combien. Une écoute contrôlée examine si la différence s’entend et quel son est préféré. Relier ces preuves permet une explication claire, au-delà d’un chiffre flatteur ou d’une impression de son plus haut de gamme.
10. De « cela sonne autrement » à une explication vérifiable
Le film aborde la mesure vers 02:58 et revient au parcours causal complet à partir d’environ 07:00
Identifier d’abord le problème, puis décider quelle mesure utiliser
Pour connaître les composantes d’un pincement au microphone, on analyse l’enregistrement. Pour savoir comment le chevalet ou la table répond à une force définie, on mesure entrée et mouvement. Pour identifier un mode global, il faut encore des phases multipoints et une méthode d’identification. La question détermine les instruments et les preuves.
L’analyseur montre les composantes d’un signal. Les pics d’un enregistrement dépendent aussi des harmoniques de la corde, de la caisse, du lieu, du microphone et de la fenêtre d’analyse. Sans entrée connue ni définition de la mesure, ils ne sont pas une liste automatique des modes. Appeler un pic fréquence propre de la table peut contourner l’étape à démontrer.
Normaliser l’entrée du marteau et la réponse laser
Modèle pédagogique réglableÀ essayer : Doublez la force de l’impact : la vitesse change, mais la mobilité reste identique. Choisissez ensuite une position proche du nœud. Le deuxième pic faiblit sans que le mode disparaisse.
Ce qu’une photographie du montage permet de comprendre
Le laser permet de mesurer la vitesse selon son faisceau sans fixer de capteur au point observé. Réflexion optique, géométrie et direction influencent pourtant la mesure. Une carte de couleurs de la caisse à l’écran ne suffit pas à identifier le mode représenté.
Associer marteau et laser : au-delà de frapper et regarder le spectre
Le marteau muni d’un capteur enregistre la force réelle du contact bref. Le vibromètre mesure une composante de vitesse, pas automatiquement les trois dimensions. Les deux signaux synchronisés permettent d’estimer une réponse force–vitesse dans la bande utile. Un microphone fixe permet de même une réponse force–pression à sa position.
Diviser deux spectres quelconques ne suffit pas. Embout et geste déterminent la bande excitée ; un double impact ajoute une entrée indésirable. Fenêtre, bruit, cohérence et moyennes affectent l’estimation. Une cohérence élevée aide au contrôle sans prouver seule la validité du système, de la linéarité et des réglages.
Un balayage multipoint conserve une référence commune d’amplitude et de phase ainsi que les mêmes conditions aux limites. Ces réponses complexes et un modèle adapté permettent d’identifier fréquences, formes et amortissements. Une animation sous excitation continue à une fréquence montre d’abord une réponse forcée. Elle ne prouve pas à elle seule un mode isolé.
D’un impact à une réponse et une forme vibratoire fiables
Le contact devient une entrée enregistrable. Les impacts n’ont pas à être identiques, mais doivent rester dans la plage linéaire et être mesurés. On rapporte ainsi chaque réponse à son entrée au lieu de comparer seulement des pics. Position et direction doivent rester fixes ou être identifiées pour ne pas confondre changement d’entrée et de structure.
Vérifier la qualité des mesures
On vérifie ensuite écrêtage, double impact, synchronisation et énergie suffisante dans la bande. Répéter évalue la stabilité ; moyenner ne supprime pas les erreurs systématiques. Un capteur de contact ajoute masse et montage ; une mesure sans contact exige aussi une direction optique et une qualité de signal contrôlées.
Conditions minimales pour comparer des essais
- Guitare et conditions aux limites : Type et ancienneté des cordes, accordage, température, humidité, support et maintien ; cordes libres ou immobilisées. Ces états correspondent à des systèmes différents et ne doivent pas être confondus dans une même réponse.
- Entrée et sortie : Position, direction et contrôle du pincement ou de l’impact ; lieu, orientation et distance de mesure ; axes, unités et normalisation.
- Répétition et traitement de données : Répétitions valides, critères de rejet, échantillonnage, fenêtres, bruit et bande utile. Conserver les originaux sans égalisation de sonie.
Les enregistrements restent utiles si leur question est claire
Un enregistrement publié inclut jeu, corde, caisse, rayonnement, pièce, microphone, traitement, reproduction et écoute. Il ne permet généralement pas d’en déduire toutes les propriétés séparément. Plusieurs causes peuvent produire des spectres proches. Une prise plus brillante ne prouve pas un meilleur bois, barrage ou paramètre de structure.
Une prise contrôlée permet des comparaisons relatives. Fixez chaîne et positions, alternez les instruments, répétez et documentez. Pour le timbre, des copies à sonie égalisée réduisent l’effet du simple volume. L’écoute à l’aveugle limite les attentes, sans supprimer les limites de répétabilité du jeu.
Ces copies égalisées ne montrent pas quel instrument produit plus de pression ou un meilleur rendement à entrée égale. Il faut les originaux calibrés et une excitation définie. Réponse, extinction, rayonnement, confort de jeu et préférence répondent à des questions différentes : on ne les résume pas sans précaution en une note globale.
Isoler les variables de la chaîne d’enregistrement
Modèle pédagogique réglableÀ essayer : Mettez la réflexion à 0 et changez seulement l’angle. Fixez ensuite l’angle et ajoutez progressivement la réflexion. Demandez-vous si la variation peut encore être attribuée à la guitare seule.
11. Ramener l’acoustique de la guitare acoustique à une comparaison pratique
Comparaison 1 : même guitare, autre point de pincement
Conservez corde, note, posture et microphone. Alternez près du chevalet et du milieu avec un contact et un lâcher aussi constants que possible. Comparez attaque, corps et extinction. Le spectre enregistré peut être placé à côté du modèle, mais celui-ci prédit le déplacement initial ; l’enregistrement inclut caisse, rayonnement et captation. Ils n’ont pas à coïncider trait pour trait.
Si possible, contrôlez et notez le déplacement latéral, sans oublier qu’il ne garantit pas la même énergie. L’essai montre l’effet d’une excitation différente sur la même guitare. Une position ne définit pas un timbre propre et immuable de l’instrument.
Comparaison 2 : garder la référence d’entrée, déplacer l’observation
Avec une force d’impact synchronisée, gardez support, lieu et direction d’entrée puis mesurez plusieurs positions. Quels traits restent stables, quels pics et creux dépendent du point ? Reliez-les aux formes et directions du mouvement. Utilisez une échelle commune : chaque courbe normalisée par son maximum masque une partie des différences absolues.
Pour un enregistrement ordinaire, on peut également essayer de fixer la position de la performance et de changer la position du microphone à des fins de comparaison, mais la répétabilité de chaque performance sera une limitation et ne pourra pas remplacer complètement la mesure de réponse synchrone. Les enregistrements des changements de pièce, de direction et de distance doivent être conservés séparément des enregistrements de « mesures répétées dans les mêmes conditions » pour éviter d’attribuer toutes les différences à la structure de la guitare.
Comparaison 3 : séparer le changement observé de la préférence
Avant de juger bon ou mauvais, décrivez attaque, bandes saillantes et évolution du son. Vérifiez ensuite les données dans la fenêtre retenue. Le centroïde spectral résume une distribution, à condition de préciser pondération par amplitude ou puissance, bande et durée. Un chiffre plus élevé ne signifie pas un meilleur timbre.
Distinguer perception et préférence
Pour les préférences, conservez les originaux et préparez des copies à sonie égale, présentées aléatoirement ou à l’aveugle. Notez séparément si la différence est reconnue de façon fiable et quel son est préféré. Pour pression et rendement à entrée égale, revenez aux originaux non égalisés et à leur calibration.
Relier chaque conclusion à ses preuves
Un relevé utile sépare conditions, observations et interprétation. Notez cordes, hauteur, support, entrée et point de mesure ; puis bandes ou réponses modifiées et période concernée ; enfin explication et autres causes possibles. De nouveaux essais pourront ainsi mettre l’interprétation à l’épreuve.
Réécoutez et essayez de remettre la différence là où elle s’est produite
Pincez encore une corde : le doigt fixe les conditions initiales ; la corde agit sur le chevalet et reçoit sa réaction ; structure et air répondent en modes couplés ; les composantes décroissent. Les ondes se renforcent ou se compensent dans l’espace avant de devenir perception, directement ou par enregistrement et reproduction. Ce ne sont pas des étapes indépendantes en file d’attente, mais plusieurs fenêtres sur un même phénomène.
On peut encore aimer d’abord un son puis le comprendre petit à petit. Ce que la science fournit n’est pas une raison pour annuler les sentiments, mais pour rendre les explications sur les sentiments plus claires.Revoir en vidéo le parcours d’une corde pincée.
Informations et lectures complémentaires
L’article suit la vidéo Bilibili « Bases physiques de la guitare acoustique — La rémanence de l’univers » et son scénario détaillé « Avant d’entendre », avec des compléments théoriques et méthodologiques. Les repères correspondent à la version d’environ 8 min 16 s. Schémas conceptuels, calculs pédagogiques et photographies de mesure sont distingués. Couleurs, échelles et conditions se lisent selon chaque légende. Une photo ne remplace pas un dossier de mesure ; les modèles interactifs valent sous leurs hypothèses indiquées.
- UNSW : Cordes, Ondes Stationnaires et Harmoniques
- Résonance de Helmholtz et corrections pour la guitare — UNSW
- UNSW : Mesures acoustiques de guitare et direction de rayonnement
- NIDCD : Comment on entend les sons
- ESA : Oscillations acoustiques et formation de structures dans l’univers primitif
- Kepma : Fondamentaux des concepts modaux de guitare
- NI : Comprendre les FFT et les fonctions de fenêtres
- Polytec : Principes de base de la vibrométrie laser Doppler
