同じギター、同じ弦でも、弾く位置を少しブリッジに近づけるだけで音が明るくなることがあります。楽器を替えたわけではなく、音程もほぼ同じです。では、違いはどこから生まれるのでしょうか。ギター音響学を理解するには、一度のピッキングをたどり、弦の動きが耳に届く音になるまでの過程を見ていくと分かりやすくなります。
動画に沿って、ピッキング、ボディと空気の結合、減衰、音波、聴覚をつなぎます。重要な数式と測定写真を残し、重複する説明は10個の操作できるモデルとA/B試聴に置き換えました。合成音や計算曲線は学習用です。実際のギターの録音や測定結果ではありません。
クリックして動画全編を再生ページ内で拡大再生 · 08:16 · Bilibiliまず、音が届くまでの全体像をつかむ
動画は初期宇宙の音響振動から、手元の1本の弦へと視点を移します。この導入で共通するのは「振動・モード・スペクトル」という考え方です。ただし、両者ではスケールも媒質も運動を支配する仕組みも異なります。初期宇宙の音響振動は、当時、物質と放射が強く結びついた流体の中で生じました。現在の真空中を音が伝わるという意味ではありません。
ギターでは、すべてが具体的な動作から始まります。指で弦を平衡位置から引き離すと、外力の仕事によって系に力学的エネルギーが蓄えられます。指を離すと、系はその初期状態と運動法則に従って動き始めます。弦はブリッジを介してボディとエネルギーを交換し、表板、裏板、空気が互いに作用しながら音を外へ放射します。最初から用語をすべて覚える必要はありません。まずは各段階で何を考えるのかを押さえましょう。

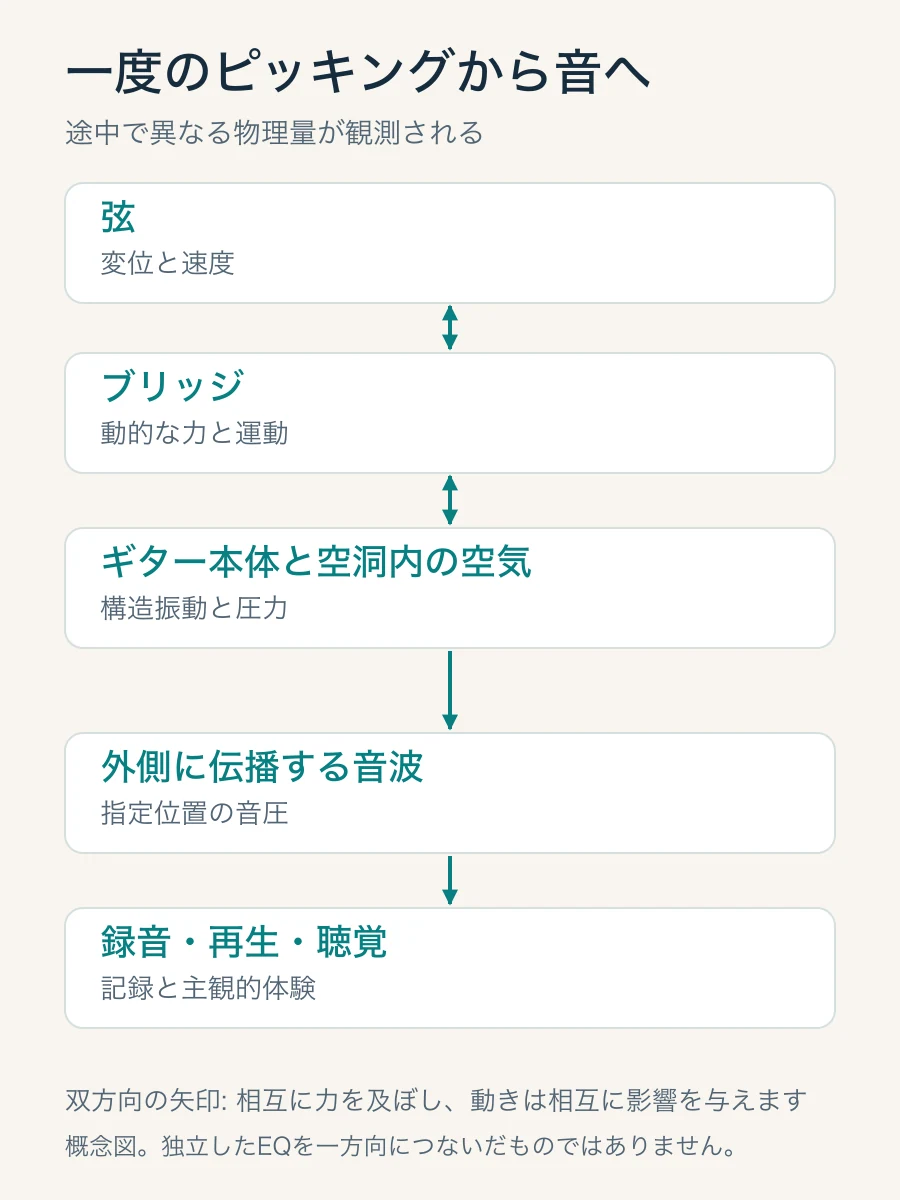

信号は「どのように変化するか」を説明し、エネルギーは「どのように仕事をし、どこに行くか」に答えます。弦の変位、ブリッジに働く力、空気中の音圧は、いずれも時間とともに変わる信号として描けます。しかし、波形を見るだけでは、接続部をどれだけのエネルギーが通過したかは分かりません。信号とエネルギーを区別しておくと、この先で扱うスペクトル、結合、減衰の話も整理しやすくなります。
同じ基本周波数を持つ2つの入力
操作できる学習用モデル試してみよう · AとBをともに0.50にして聴き、その後片方の位置だけを変えます。波形と音を比較してください。
1. 指が残すのは「強さ」だけではない
該当動画 約00:39～01:03
初期形状から伝播・反射まで
指で弦を横に引くと、弦の形は平衡位置からずれます。弦を一様で曲げ剛性のない、張力一定・両端固定の理想弦とし、接触部分を1点に単純化すれば、離す直前の形は2本の直線からなる三角形で近似できます。指を離した瞬間にその後の運動を決めるのは、弦全体の初期変位と初速度です。
ここで大切なのは「形」です。系に与えられるのは、単なる「強く弾く」という1個の数値ではありません。どこを、どれだけ、どの方向に引くか。接触幅はどのくらいで、どの速さで離すか。それぞれが初期状態や解放の過程を変えます。ゆっくり引いて離す入力と、ピックが素早く弦を通過する入力も、必ずしも同じではありません。実際には、ゆっくり弦を引く間にボディにも小さな準静的変形が生じる場合があります。精密な予測では、その初期状態も考慮する必要があります。
指を離すと、変形が波として弦に沿って伝わり、端で反射し、ほかの伝播成分と重なります。理想的な固定端では端点の変位が常にゼロでなければならず、反射波にはそれに対応した符号の反転が生じます。目に見える往復振動は、波の伝播と反射としても、複数の定在波の重ね合わせとしても説明できます。同じ運動を異なる視点から見ているのです。
ピッチを最初に決定する量は何ですか?
理想弦の基本周波数は、主に有効弦長、張力、線密度で決まります。線密度とは単位長さ当たりの質量であり、材料名そのものではありません。ほかの条件が同じなら、弦が短いほど、また張力が高いほど基本周波数は上がり、線密度が大きいほど下がります。フレットを押さえて弦長を短くすることや、チューニングで張力を変えることは、この物理的な関係に対応しています。
f₁ ≈ (1 / 2L) √(T / μ)
f₁は理想弦の基本周波数、Lは有効弦長、Tは張力、μは線密度です。これは出発点となる関係式です。実際の弦では、曲げ剛性、巻線構造、端の動きやすさなどによる補正が加わります。
動画では約110 Hzの振動を例にしています。1秒間に約110回振動し、1周期はおよそ9ミリ秒です。これは弦が振動する速さの話です。弦を伝わる横波の速さは、空気中の音速とは異なります。音程は振動の速さについて重要な情報を与えますが、明るさ、丸み、音の立ち上がりまでは説明してくれません。
同じ引っ張り量でも同じエネルギー投入を意味するわけではありません
もう1つ見落としやすい点があります。弦を横に引く距離が同じでも、弾く位置を変えると傾きや蓄えられるエネルギーは変わり得ます。弦長0.65 m、張力70 N、初期変位2 mmの理想的な計算例では、弦長の4分の1の位置で引いて離すと、弦の初期エネルギーは約1.15 mJ、中点では約0.86 mJです。いずれもモデルの計算値で、特定のギターの実測値ではありません。
したがって「2回とも同じ強さで弾いた」と言う場合も、何をそろえたのかを確かめる必要があります。手の動作、引いた変位、引く力、それとも実際の入力エネルギーでしょうか。日々の演奏であらゆる動作を計測する必要はありませんが、厳密な音色比較では、条件をそろえて繰り返すことが大切です。次に、弾く位置が周波数成分の比率をどう変えるかを見てみましょう。
2. 同じ音程でも音色が異なるのはなぜですか?
該当動画 約01:00～01:33
倍音は、弦の形を表す成分でもある
110 Hz付近の音を出す弦は、通常、110 Hzの正弦波だけで動いているわけではありません。理想弦では、220、330、440 Hz付近など、基本周波数の整数倍に当たる成分も加わります。各成分の振幅、位相、時間変化が重なって複雑な波形になります。ボディが純粋な低い音を受け取り、高い成分をすべて無から生み出すのではありません。高次成分の多くは、弦の初期運動にすでに含まれています。
周波数ごとの成分の強さを並べたものが振幅スペクトルです。音の「成分表」と考えるとよいでしょう。基本周波数が近くても倍音の比率が異なれば、聴こえ方は変わります。一方、位相は各成分が周期のどの位置にあるかを表し、それらが合わさった過渡波形に影響します。振幅だけが分かっていて位相が不明なら、元の時間波形を一意に復元することはできません。
ギター音響学では、弦の振動モードとボディの振動モードも区別します。理想弦の周波数成分は、弦の定在波の形と対応しています。一方、表板やギター全体の構造には別の固有振動パターンがあり、その周波数は弦の基本周波数の整数倍とは限りません。「ある倍音が強い」と「ここにボディの固有モードがある」では、必要となる証拠が異なります。
弾く位置が、まず音の「配合」を変える
ブリッジに近い位置を弾くと、初期形状は鋭く非対称になります。一般に基本波に対して高次成分が豊富になり、明るく聴こえる傾向があります。中点を弾く場合には、初期形状に対称性が生まれます。理想モデルでは中点が偶数次モードの節に当たり、対称な初期変位ではそれらの偶数次成分が励起されません。
ただし、これは条件付きの関係です。実際の指先、爪、ピックには接触幅があり、弦が離れるまでにも時間がかかります。弦には曲げ剛性があり、ブリッジも動きます。実測スペクトルに、数学モデルと同じ完全なゼロが現れるとは限りません。指の腹から爪に替えたりピックの角度を変えたりすれば、接触、解放、アタックノイズも変わります。変化のすべてを弾く位置だけで説明することはできません。
初期形状からブリッジの力へ
操作できる学習用モデル試してみよう · bを0.50にして偶数次成分を見ます。変位とブリッジ力を切り替え、高次成分の減り方を比較してください。
スペクトルは時間とともに見る必要があります
音が立ち上がる瞬間、弾いてから0.5秒後、そして最後に残る余韻では、スペクトルは異なり得ます。分析窓の長さも、近接したピークの分離や過渡現象の見え方を変えます。全体を平均したスペクトルだけでは、立ち上がりの鋭さと後半の丸みが混ざり、音が変化する過程を見落としやすくなります。
音色を調べるときは、振幅スペクトル、時間包絡線、スペクトログラムを組み合わせられます。それぞれ成分の比較、音の立ち上がりと減衰、周波数帯ごとの時間変化を見る助けになります。ただし、いずれも観測の窓にすぎません。弦上の変位スペクトル、ブリッジに働く力のスペクトル、マイクで測る音圧スペクトルは別物です。弦の変位からブリッジ力への関係には、弦の端での傾きも関わります。
スペクトル画面を読み取るときは、まず周波数、時間、スケールを分離します
ソフトウェアは有限の長さの信号からスペクトルを推定します。台本の例では、48 kHzでサンプリングした8192点のデータは約171ミリ秒に相当し、周波数ビンの間隔は約5.86 Hzです。これは分析の刻み幅を示しますが、5.86 Hz離れた2つのピークを必ず分離できるという保証ではありません。窓関数、ノイズ、ピークの幅も分解能に影響します。
3. ブリッジはどのようにしてギターの弦の動きをギター本体に伝えますか?
動画の約01:34〜01:43に対応。後の結合の説明でも、この接続部に戻ります
力が働いても、同じだけのエネルギーが伝わるとは限らない
細い弦は速く動けますが、直接空気を動かして外へ音を放射する効率には限りがあります。ブリッジは弦の動的な作用をより大きな構造に伝え、表板などの運動が空気と相互作用します。通常の演奏では、ボディに独立した持続的なエネルギー源があるわけではありません。ボディが形づくるのは、与えられたエネルギーの蓄積、移動、損失、放射の仕方です。

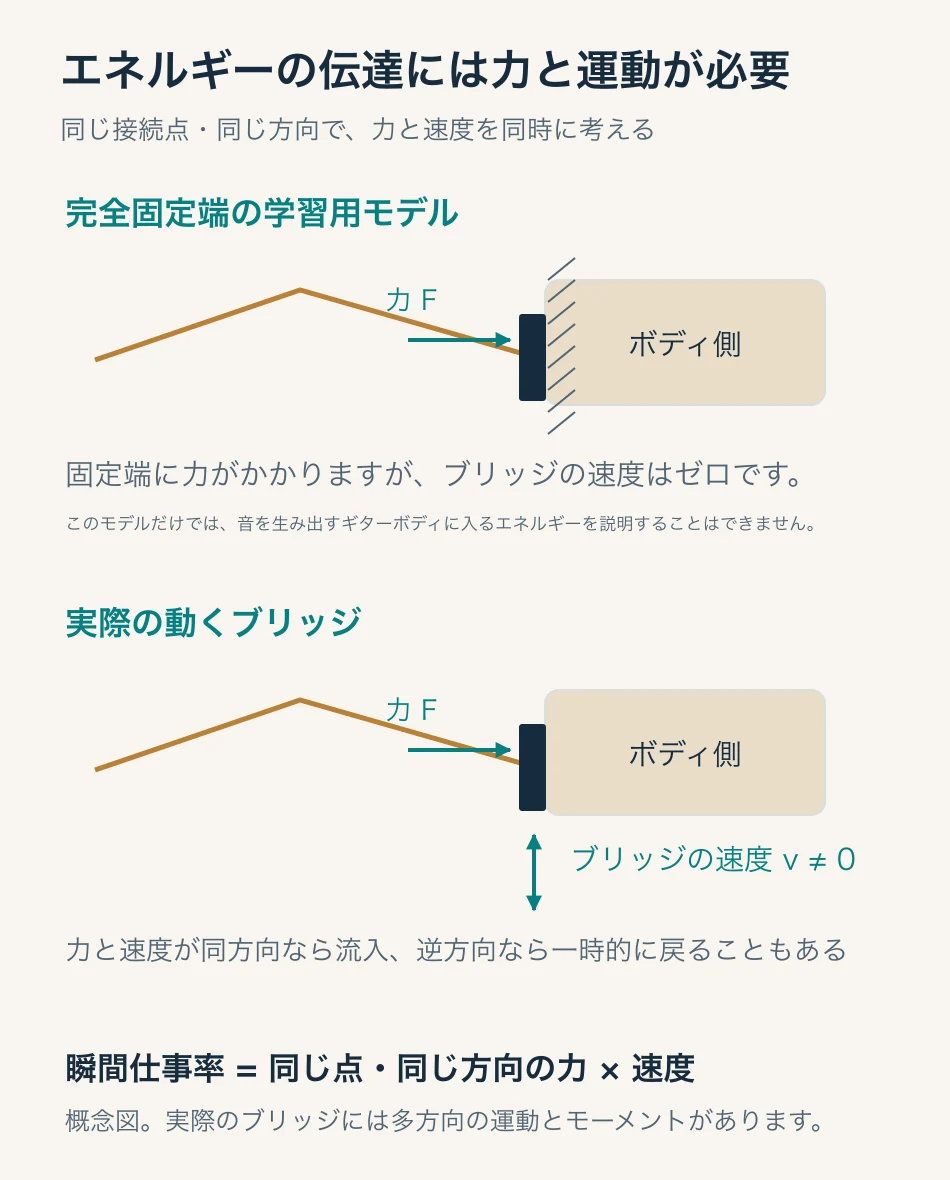

ブリッジでは、力の大きさとともに、その作用点がどう動くかを見る必要があります。ある方向の瞬時仕事率は、同じ点における同方向の力と速度の積です。力と速度が同じ向きなら、注目するボディ側へエネルギーが流れます。逆向きなら、一時的に戻ることもあります。一定時間の仕事率を積分すると、その間に接続部を通過した正味のエネルギーが得られます。
ここに、理想弦モデルの限界の1つがあります。端を固定する近似は定在波や励起成分の理解に役立ちますが、それだけで実際に鳴るボディへのエネルギー入力を精密に計算したことにはなりません。ブリッジが動けば、反射条件、弦の運動、ブリッジに働く力も変わります。固定端を仮定して求めた力を別のボディモデルに与える方法は、条件を明示した近似として扱う必要があります。
弦とギターボディは常に相互作用しています
弦がブリッジを押すと同時に、ブリッジの運動も弦へ影響を返します。弦・ボディ・空気を1つの系として見れば、指を離した後は初期エネルギーの分配が変化していきます。一方、力を受けるボディ側だけを取り出せば、振動する弦からブリッジへ動的な力が加わり続けます。指が離れたからといって、すべての部分系への入力が直ちにゼロになるわけではありません。
実際のブリッジは複数方向に並進・回転でき、弦から受ける作用にも複数の力やモーメントの成分があります。最初に1方向だけを考えるのは因果関係を整理するためです。ここで次の問いが生まれます。入力の位置と方向を定めたとき、ボディはどの周波数で、どのような形で、どれほど長く応答するのでしょうか。振動モードと周波数応答が、この問いに関わります。
力と速度の位相が、平均仕事率を左右する
前後に動く扉を押す場面を考えてみましょう。扉が押す方向に動く間は、扉に正の仕事をしています。逆向きに動く間は、瞬間的な仕事率の符号が変わります。力の大きさだけを記録し、力が加わる点の動きを見なければ、エネルギーの受け渡しを説明するための情報が半分抜け落ちてしまいます。
単純な調和振動では、力と速度の位相関係が1周期の平均仕事率に影響します。慣性や弾性は、主に周期の一部でエネルギーを蓄え、別の部分で返します。力も運動も存在しながら、正味のエネルギー移動が小さい場合があるのです。一方、損失は周期平均でエネルギーを取り去ります。慣性、弾性、損失の作用を、1本の振幅曲線だけでひとまとめにすることはできません。
これは、一見矛盾する現象も説明します。同じ外力振幅でも、ボディの応答が変われば実際の入力仕事率は変わり得ます。実際のピッキングでは、ブリッジ端の動きが弦からの動的な力も変えます。「ボディがよく動く」「入力エネルギーが同じ」「出力音圧が大きい」は、それぞれ確認すべき条件です。1つを観察しただけで、残りも成り立つとは言えません。
初期エネルギーはどこへ行くのか
操作できる学習用モデル試してみよう · 放射減衰率を上げ、蓄えたエネルギーが速く減る一方、音として放射される累積割合が増える様子を見てください。
4. 振動モードは骨格を、周波数応答は入出力の関係を表す
該当動画 約01:46～03:02
モードは少なくとも 3 つの情報と組み合わせて理解する必要があります
板は、どの周波数でも同じように動きやすいわけではありません。多数の固有振動モードがあり、それぞれ固有周波数、モード形状、減衰などで特徴づけられます。周波数は振動の速さ、モード形状は各点の動きの関係、減衰は自由振動の静まり方を表します。質量、剛性、材料、接合条件が組み合わさって、これらの特性を決めます。
モード形状図では、逆位相の領域を 2 色で色分けすることがよくあります。通常、色は温度を表すものではなく、実際の変位をミリメートル単位で自動的に表すものでもありません。アニメーションでは、動きを明確に見るために振幅を誇張したり正規化したりすることがよくあります。動きは節付近では小さく、腹付近では大きくなります。隣接するエリアは同じ方向または反対方向に移動できます。実際に演奏するときに見られる表面の動きは、通常、それぞれの振幅と位相を持つ複数のモードを重ね合わせた結果です。
動画の「全体が呼吸するような動き」や、ボディの長軸に沿って逆向きに動くパターンは、低次の振動を理解する助けになります。実際のギター全体では、裏板、側板、ネック、内部の空気も関与します。表板の形が似た2つの全体モードでも、空気の動きが異なる場合があります。高周波になるほど空間パターンは一般に複雑になり、複数モードの重なりも増えます。
タッピングポイントを変更すると、一部のピークが目立たなくなるのはなぜですか?
モードは系の骨格を与えますが、周波数応答を考えるには、どこをどの方向に加振し、どの位置で何を観測するかも決めなければなりません。あるモードが加振点で励起されにくかったり、観測点がその節に近かったりすれば、そのモードは曲線上で目立たなくなります。ピークが見えないことは、モードが存在しない証拠にはなりません。
各応答は位相を伴って重なり、強め合ったり打ち消し合ったりします。曲線の谷が寄与同士の相殺で生じる場合、その周波数のエネルギーがすべて熱になったわけではありません。周波数応答は、独立した「音を強める項目」の一覧ではないのです。山と谷、位相、入出力の位置を一緒に読む必要があります。
ボディを「記憶を持つイコライザー」にたとえることもできます。周波数によって応答が異なり、押した後も振動が残るからです。ただし、この比喩には位相と余韻も含める必要があります。上下する振幅曲線だけでは不十分です。また、力から変位、力から速度、力から音圧への応答では単位が異なり、数値をそのまま接続部間の効率比較には使えません。
構造変化は多くのことを同時に変えることがよくあります
単一振動子の最も簡単なモデルでは、ほかの条件が同じなら、剛性が高いほど固有周波数は上がり、質量が大きいほど下がります。しかし実際に表板を薄くしたり、ブレーシングや接合を変えたりすると、質量、剛性、モード形状、減衰、結合が同時に変わりがちです。「軽くする」を数式の分母だけの変更として捉えることはできず、モード周波数から音色の良し悪しを直接決めることもできません。
走査して得た振動アニメーションと、モードの同定も区別しましょう。ある周波数で連続加振したときの各点の動きは、複数のモードが重なった強制応答かもしれません。モード形状を特定するには、多点の複素周波数応答、共通の位相基準、適切な曲線適合などが必要です。詳しくは、「ギターモーダル概念の基礎」も参照してください。続いて、内部の空気が加わると全体の骨格がどう変わるかを見ていきます。
複数のモードを比較した図の読み方
この図では、2つの板モデルについて第10次までの結果を並べ、各行に0.84 GPa、5 GPaと記しています。GPaは弾性率によく使われる圧力の単位で、材料モデルがその変形に抵抗する性質を表します。音量の単位でも音質の点数でもありません。モードの次数は、そのモデル内で固有周波数の低い順に並べたもので、聴感上の固定的な等級ではありません。
色の凡例を確認する
色の定義も確認しましょう。計算図には、正規化した変位振幅を色で表すものがあります。赤が大きく青が小さいことを示しても、正負の位相を表すとは限りません。凡例を確認せず温度とみなすこともできません。前の概念図では赤と青を逆向きの運動に使いましたが、この図の振幅による色分けとは意味が異なります。同じような鮮やかな分布図でも、表している物理量は違い得ます。
「モードが存在すること」と「今回それが見えること」を分ける
モード形状と加振位置
操作できる学習用モデル試してみよう · 横方向の双極子を選び、打撃点を0.50に近づけます。次に質量だけを増やし、固有周波数の低下を確認してください。
5. 空気は、低音のピークを1つ足すだけではない
対応動画 約03:04～04:20
瓶の口の音からヘルムホルツ共鳴を理解する

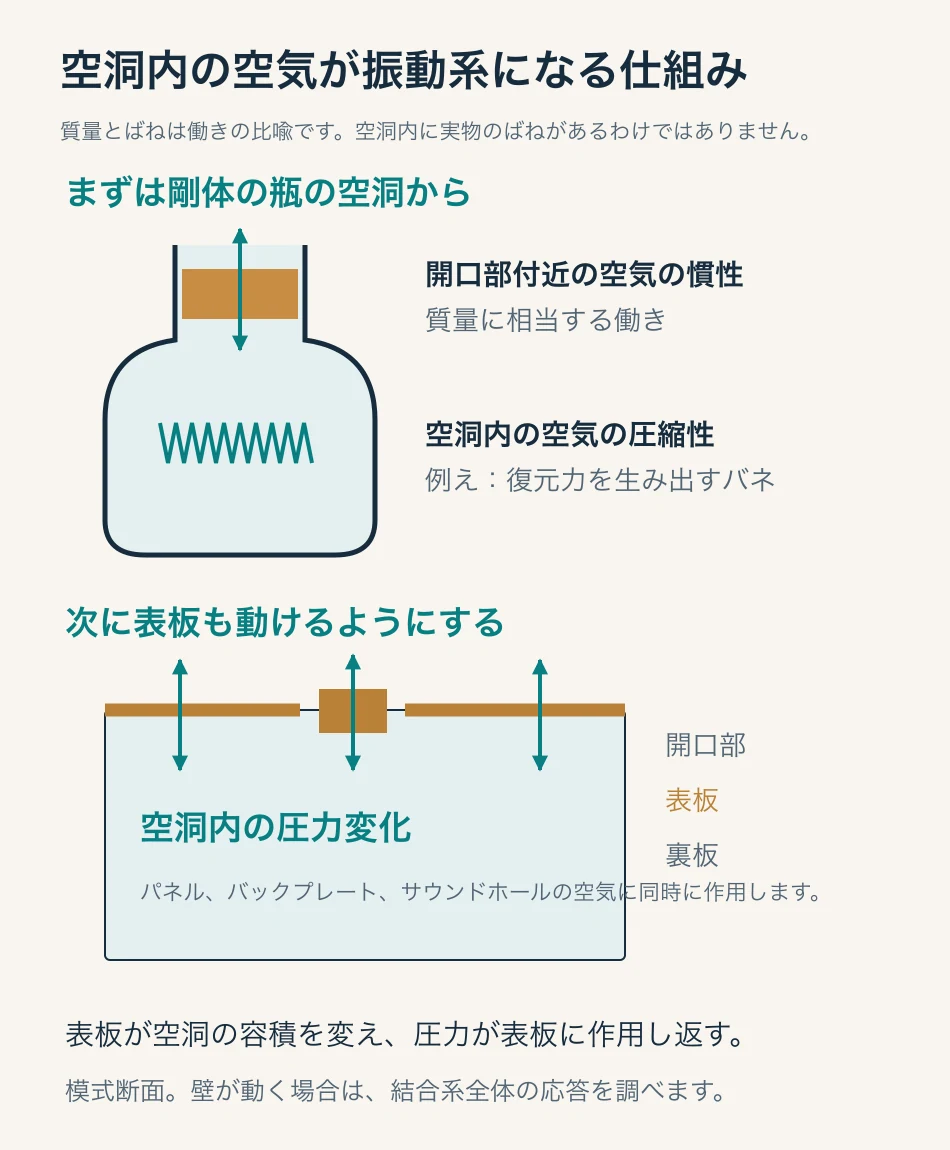

瓶の口に息を吹きかけると、口の近くの空気は慣性を伴って往復し、瓶内の空気は圧縮されると元に戻そうとする圧力を生みます。前者を質量、後者をばねにたとえると、ヘルムホルツ共鳴の基本像がつかめます。空気中に実物のばねがあるのではなく、2つのエネルギー蓄積の仕組みを身近なモデルで表したものです。
この近似では、波長が空洞の寸法より十分長く、内部圧力がほぼ一様に変化するとみなせる必要があります。壁が剛体のモデルでは、開口面積、空洞容積、開口部の有効音響長が固有周波数を決めます。有効長には穴の内外の近傍空気の慣性も含まれるため、単に表板の厚さとは置き換えられません。穴の形や周囲の境界が変われば、この補正も変わります。
壁が動くようになれば、結合系全体を見直す
ギターが硬い瓶と大きく違うのは、表板や裏板も動くことです。表板が内側へ動くと空洞の容積と圧力が変わります。その圧力が音孔の空気を押すと同時に、表板や裏板にも力を及ぼします。これが結合です。板が先に鳴り終え、その結果を空気が処理するのではありません。運動の最中に、互いが次の動きへ影響し合います。
台本の2自由度の計算例では、空気負荷を加える前の表板の基準周波数を150 Hz、剛壁空洞の空気の基準周波数を約130 Hzとします。図の質量、面積、容積、開口パラメータを用い、減衰を無視すると、結合後の固有周波数は約97 Hzと201 Hzになります。どちらも表板と空気が共に動くモードです。一方が純粋な板の振動、他方が純粋な空気の振動になるわけではありません。
独立に求めた「木板のEQ」と「空気のEQ」を、そのまま直列につなげられないのはこのためです。結合すると、双方が受ける負荷と境界条件が変わります。まず結合系全体を扱い、外部入力と出力を定義して、対応する周波数応答を求める必要があります。周波数が高くなると複雑な空洞内の空気モードも現れ、1つの空気ばねでは表せなくなります。
表板と空気の2つの全体モード
操作できる学習用モデル試してみよう · 音孔の直径だけを変え、2つの周波数と表板の応答を見ます。各モードのxとyの向きも比較してください。
結合、損失、ピークの重なりを区別する
結合によって、エネルギーは一方から他方へ移り、また戻ることができます。外力も損失もなければ、モデルの全エネルギーは保存されます。ある測定点の動きが一時的に小さくなっても、運動やエネルギーが別の場所へ移っただけかもしれません。それだけで熱になったとも、遠方へ音として放射されたとも証明できません。
動画では、周波数が近いときに共に動く様子で結合を説明しています。ただし、2つの応答ピークが近く、減衰で幅が広がると、曲線上では1つの山にしか見えない場合があります。山が1つだからといって、振動が同じ周波数に同期・固定された証拠にはなりません。また、音孔の開き具合を変える実験では、境界条件、付加慣性、流れに伴う損失も変化します。1つの操作で空気の全パラメータを独立に取り出せるわけではありません。
こうした条件を踏まえると、空気が関わる意味が具体的になります。空気は全体の固有周波数、振動形状、位相関係、エネルギー分配を変えます。詳しい背景については、 UNSWによるヘルムホルツ共鳴と柔軟なギターボディの説明を参照してください。余韻が最終的に消える理由を知るには、損失と音の放射を考える必要があります。
6. 余韻はどう消え、音色はどう変わり続けるのか
該当動画 約04:21～05:25
まず、どのシステムにエネルギーが残っているかを尋ねます
弦だけに注目すれば、ボディへ渡ったエネルギーは弦から失われたことになります。しかし弦とボディを一体として見れば、そのエネルギーはまだ系内にあり、弦へ戻る可能性もあります。同様に、構造から周囲の空気へ出た音響エネルギーは、構造にとっては流出、音場にとっては流入です。「損失」を論じるには、まずどの系を考えているのかを明らかにします。
構造振動を減衰させる経路には、材料内部の摩擦、接合部の損失、空気の熱粘性損失、外部への音の放射などがあります。前者はエネルギーを不可逆な熱過程へ移し、放射は伝播する音場へ運びます。いずれも構造の等価減衰に寄与し得ますが、すべてが木材内部で熱になるわけではありません。
結合による局所的なエネルギー移動は、不可逆な損失とは別です。1点の変位が小さくなっても、他の部材、方向、モードへ運動が移っただけかもしれません。1点の音圧が下がる場合も、音場の寄与同士の相殺が考えられます。系の境界、運動、仕事率を併せて初めて、エネルギーの行き先を論じられます。
狭いピークと長い余韻は、なぜ結びつくのか
減衰が小さく、ほぼ独立した単一モードでは、ほかの条件が同じなら、損失が小さいほど共振付近の応答が集中し、ピークは狭く、自由振動はゆっくり減衰します。損失が大きければピークは広がり、自由振動も早く静まります。これは同じ運動法則を周波数領域と時間領域から見たもので、別々の音響効果ではありません。
Q ≈ fₙ / Δf
Qは共振の鋭さを表す無次元量、fₙは固有周波数、Δfは半パワー帯域幅です。この近似は、減衰が小さく、モードを十分に分離できる場合に使います。Qは楽器の品質の点数ではありません。
別の例として220 Hzの単一モードを考えると、振幅が60 dB下がる時間はQ=60で約0.60秒、Q=20で約0.20秒です。これは、そのモードの自由減衰についての値です。弾いた音全体のサステインや部屋の残響時間とは同一視できません。同じQでも、周波数が違えば秒単位の減衰時間は変わります。
減衰を推定するときは、振幅、エネルギー、デシベルのどれを調べているのかを区別する必要もあります。同じ運動形式の下では、エネルギーはおおよそ振幅の 2 乗に応じて変化します。しかし、正しいデシベル定義を使用すれば、2 つの説明に一貫性を持たせることができます。スペクトラム ソフトウェアのピーク ホールドの立ち下がり速度、または録音 FFT の特定の倍音の線幅は、解析せずにギター本体のモーダル ダンピングと見なすことはできません。
音色は固定されたスペクトルではありません
1つの音には複数の成分が含まれ、減衰の速さも異なり得ます。初めに目立つ高域成分が後半で弱まると、音の本体と余韻の配合も変わります。動画の「高域が先に消え、低域が残る」は直感的な例ですが、特定のギター、音、観測位置では成分ごとに確認が必要です。普遍的な順序とみなすことはできません。
音色が時間とともに変わっても、系のパラメータ自体が変わったとは限りません。固定パラメータの線形系でも、複数の自由振動が違う速さで減衰すれば、1回のピッキング中に周波数成分の比率は変わり続けます。次に扱うインパルス応答と畳み込みは、この「余韻を伴う記憶」を表す道具です。
動画は「減衰が全くないギターなら、振動し続けても音は聴こえない」と問いかけます。構造が音響エネルギーを送り出し続けるなら、外部から補給されない限り、その蓄えは減ります。音の放射そのものが減衰の1経路なのです。したがって、外部からのエネルギー供給なしに、完全な無減衰と持続的な音の放射は両立しません。ただし、材料の内部摩擦が大きいほどよいとか、すべてのギターで音量とサステインが一定の反比例関係にあるという意味ではありません。
「ゆっくり消える」を、比較できる量に分ける
周波数と時間から見る減衰
操作できる学習用モデル試してみよう · 周波数を固定してQを上げ、次にQを固定して周波数を上げます。同じQでも秒単位の減衰時間は変わります。
ノイズフロアとうなり
実際の録音ではノイズフロアにも制限されます。余韻が背景ノイズに埋もれると、それ以上の減衰を画面から推定することは難しくなります。見えなくなった瞬間に機械的な運動が厳密にゼロになったわけではありません。近い2つの周波数が重なると、強弱を繰り返す「うなり」も生じます。包絡線の谷を、突然の大きなエネルギー損失と即断してはいけません。その後、再び強め合う場合があるからです。
減衰時間を数値で示す前に、解析区間、周波数帯域、振幅の定義を明らかにする必要があります。持続的な加振が終わっているか、有効な信号対雑音比が十分かも確認します。同じデータの時間・周波数・位相情報を照合する方が、きれいな減衰曲線だけから構造の良し悪しを判断するより確かです。
7. ギター音響学の畳み込み：入力と応答をつなぐ
対応動画 約05:30～06:03
続く入力を、小さな寄与に分けて考える
ブリッジに働く動的な力を、次々に届く小さな入力へ分けてみましょう。1つずつの入力が、定義した系に応答を残します。線形近似が成り立つなら、その応答を入力時刻だけずらし、入力の大きさに応じて拡大・縮小し、同時刻の寄与をすべて足せます。これが畳み込みです。
非常に短い力のインパルスを加えた後の応答を考えると、インパルス応答の意味がつかめます。そこには最初の動きだけでなく、その後の位相、遅れ、減衰も含まれます。過去の入力が今にも影響するため、ボディを「記憶を持つイコライザー」にたとえられるのです。エネルギーに別の過程を追加するのではなく、入力と系の記憶を結ぶ計算法を得たことになります。
出力 = 入力 ∗ インパルス応答
アスタリスクは、同時に 2 つの数値を掛ける通常の乗算ではなく、畳み込みを示します。入力、出力、および応答の定義は、指定された方向のブリッジに働く力や固定位置での音圧など、互いに一致している必要があります。
畳み込みを1項ずつ組み立てる
操作できる学習用モデル試してみよう · 正負交互を選び、項を1つずつ加えます。時刻によって強め合う箇所と打ち消し合う箇所を観察してください。
ブラックボックス図でも、入出力の定義は省けない
手描きの図は、入力の入り方、ギター全体の応答、出力の観測位置という3つの要素を整理しています。ただし、任意の弦の波形をそのまま「ボディEQ」の箱に入れられるわけではありません。入力をブリッジ力と定義するなら、応答の単位と系の境界もそれに合わせます。指を離す前の弦の形を入力とするなら、初期状態から始まる運動方程式の記述が必要です。
図の下部にある質量、剛性、形状、境界条件はシステムの特性を決定するパラメータであり、時間の経過とともに到来する駆動信号と同じ役割ではありません。ピッキング位置を変更すると、主にこの入力が変更されます。サポート、構造、または空気負荷を変更すると、研究中のシステムが変化する可能性があります。 2 つを区別すると、比較によって「入力に対する同じシステム」をテストしているのか、「システムに対する同じ入力」をテストしているのかがわかります。
周波数領域でも、振幅と位相をともに保つ
同じ関係を周波数領域で見ると、畳み込みは入力スペクトルと複素周波数応答を周波数ごとに掛けることに対応します。振幅は掛け合わせ、位相は足し合わせます。その結果、相対的に強くなる成分も弱くなる成分もあり、時間的な重なり方も変わります。振幅曲線1本だけでは、立ち上がりや余韻をすべて正確に復元できません。
応答内で定義されたモード、結合、減衰、伝播条件がすべてこの応答にまとめられています。入力を畳み込んだ後の結果には、すでに対応する減衰が含まれています。何の根拠もなく「減衰包絡線」を掛けると、同じ損失が 2 回計算される可能性があります。同様に、カップリング応答全体に加えられた空気エフェクトを独立した EQ として繰り返すべきではありません。
短い形式は便利ですが、システム境界は一貫している必要があります
同期して測った実際のブリッジ力を入力とするなら、応答はその力を受けるボディ・空気・受音位置に対応させます。同じ内部のブリッジ力にすでに表れている弦のフィードバックを、重ねて加えてはいけません。一方、指を離す瞬間から系全体を予測するなら、弦、構造、空気の初期状態をすべて扱います。その場合のブリッジ力は、独立した外力として追加するのではなく、系の内部で解いた結果です。
解放前から蓄えられていたエネルギーも、入力履歴や初期条件として正しく扱う必要があります。外部の録音・再生経路は、入出力、単位、条件が合えば応答をつなげられます。ただし、互いに影響を返す内部部品を、無条件に一方向の箱へ分割することはできません。
この説明には、測定中の系がほぼ線形で、特性が安定しているという条件があります。入力を2倍にすれば応答も2倍になるか、複数の入力の応答を重ねられるかが直感的な確認方法です。明らかな異音、クリッピング、大振幅での接触、オートゲインや圧縮処理などがあれば、固定した線形モデルの適用範囲を外れる場合があります。モデルを使うと同時に、その限界も確かめる必要があります。
8. ボディから部屋へ――同じギターでも、周囲の音は一様ではない
対応動画 約06:04～06:32
外へ伝わるのは、圧力の変化とエネルギー
トップ、バック、サウンドホール付近の動きにより、周囲の空気に交互の圧縮と希薄化が生じます。振幅が小さい音波では、空気粒子は主に平衡位置付近で往復運動します。外側に伝播するのは圧力の乱れとエネルギーであり、ギターから耳の奥まで飛んでくる空気の球ではありません。 「空気が動いている」ことと「空気が全体として送られている」ことを分けると、音波はそれほど神秘的ではなくなります。

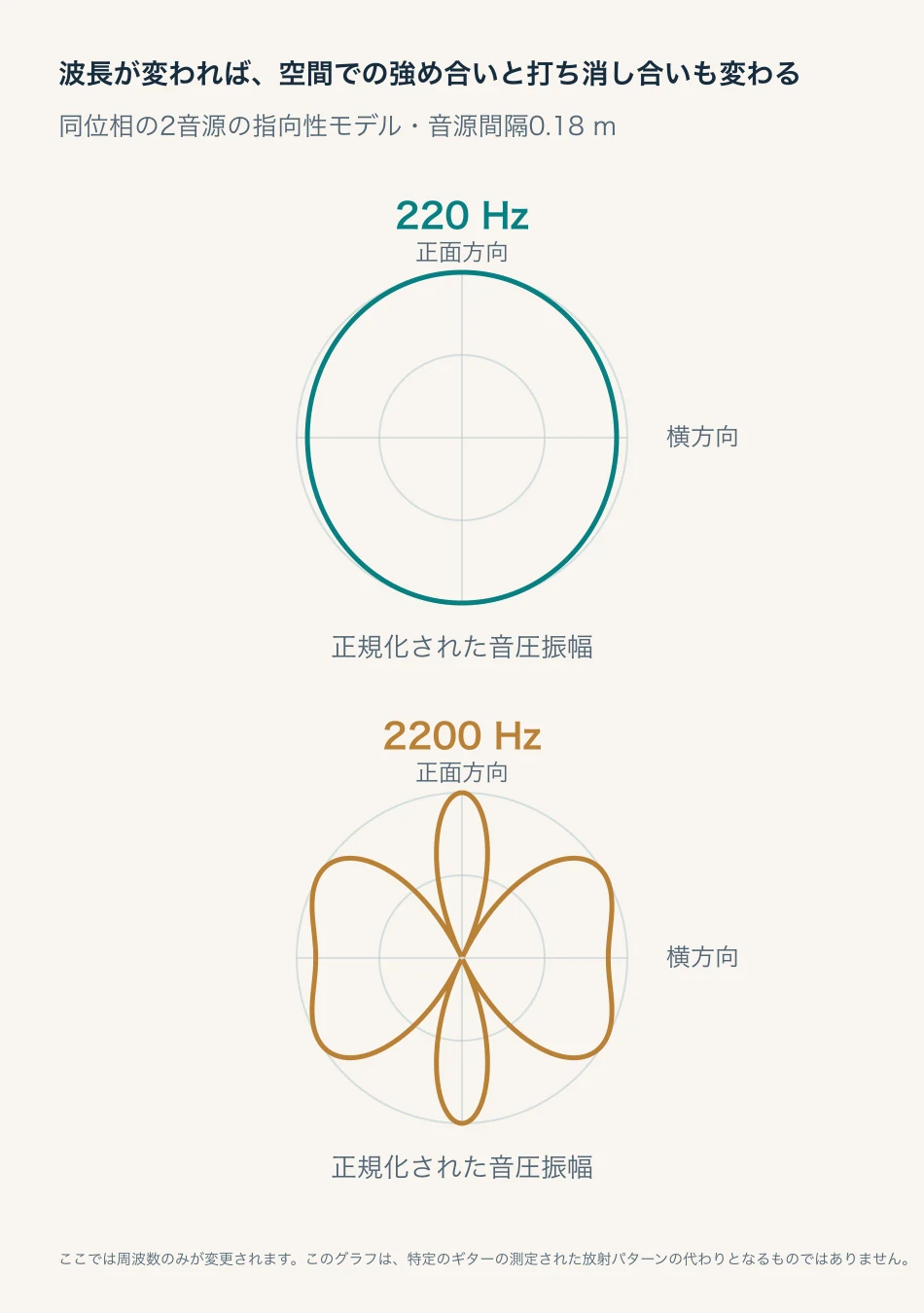

ボディの異なる領域から同じ受音点へ届く音圧は、伝播距離と位相を伴って重なります。ある方向では強め合い、別の方向では打ち消し合う場合があります。周波数が変わると、波長とボディ寸法の比も変わるため、放射の空間パターンは周波数によって異なります。
1 つのマイクの位置で音場全体を表現することはできません
ビデオ内の等音圧面は、目に見えない空間圧力分布を目に見えるパターンに変えます。耳やマイクを動かすと、たとえギターや演奏方法が同じであっても、異なる周波数比が得られる可能性があることを思い出させます。パネルの特定の領域が大きく移動しても、それがあらゆる方向に効率的に放射されることは保証されません。いくつかの領域間の位相関係も同様に重要です。
また、一点における音圧は、ギター全体が全方向に放射する音響パワーの合計ではありません。キャンセルによってある位置が小さくなったからといって、すべての方向が小さくなるわけではありませんし、エネルギーが自動的に消えるわけでもありません。 「投影感」や放射効率を比較する場合、距離、方向、周波数帯域、測定方法を明確にする必要があります。マイク前の曲線を空間全体に直接延長することはできません。
部屋にも反射が生じます。直接音と反射音は異なる経路をたどり、マイクで異なる位相を加算します。つまり、一部の周波数が強調され、他の周波数が弱まり、音が空洞になったり、薄くなったり、厚くなったり、色がついたように見えたりすることがあります。マイクの距離と角度を変更すると、直接音のサンプリング、反射率、位相関係も変わります。これは、その時点でギター本体自体の構造が変更されたことを意味するものではありません。
9. 耳の音圧から私たちが認識する音色まで
対応動画 約06:33～06:55
蝸牛の周波数選択性が直感的な入り口を提供します

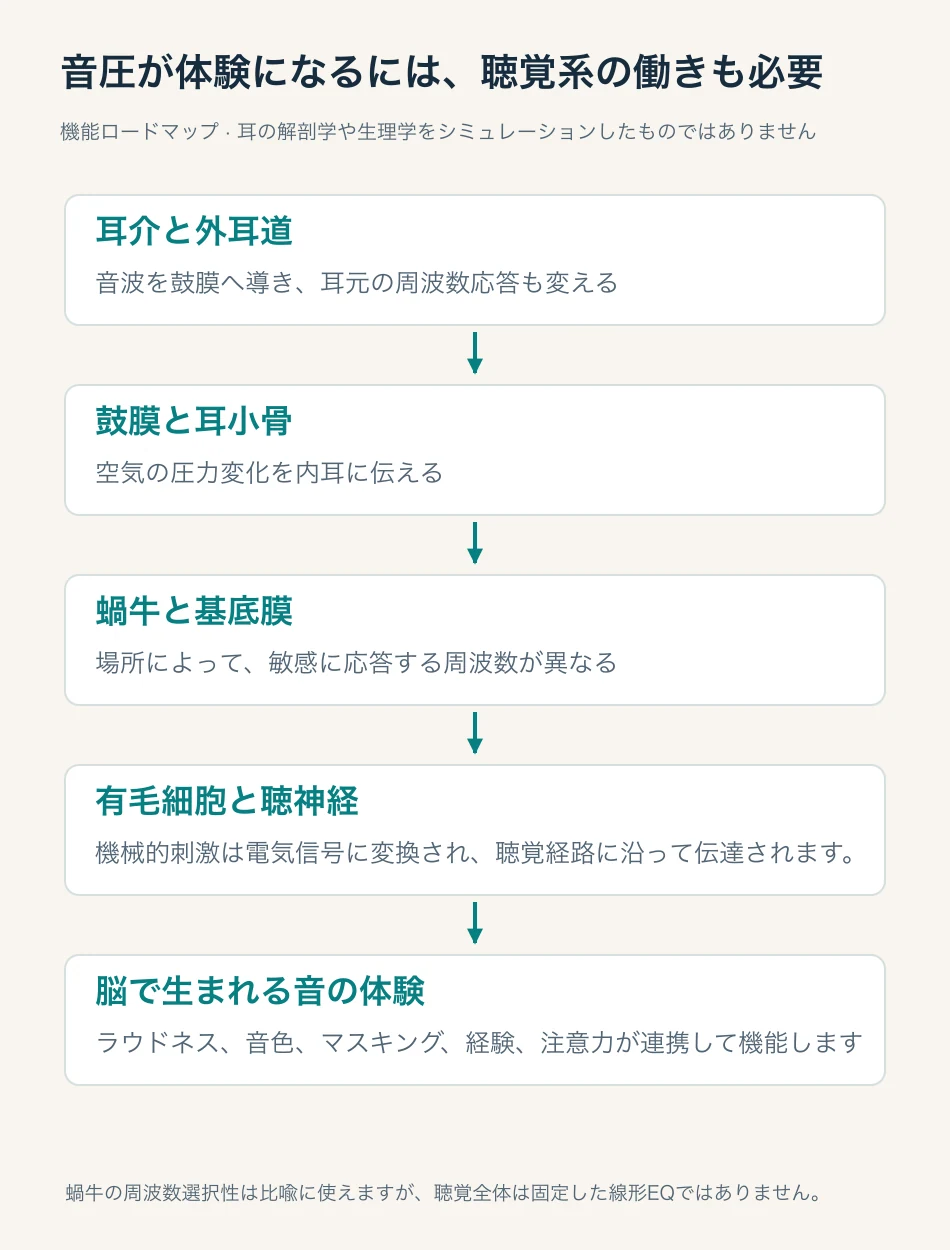

音波が外耳に到達した後、音波はまず耳介と外耳道を通過し、次に鼓膜と中耳小骨を駆動し、次に蝸牛内の流体と構造を駆動します。蝸牛基底膜のさまざまな場所は、さまざまな周波数に対してより敏感です。基部に近い領域は高周波に偏り、上部に向かうほど低周波に偏ります。有毛細胞は機械的刺激を電気信号に変換し、聴覚経路を通じて脳に伝達します。
縦波の伝播と聴覚への変換
操作できる学習用モデル試してみよう · 赤い粒子と前進する圧縮帯を見比べます。周波数を上げて波長が短くなることを確認してください。
動画は蝸牛をスペクトル分析器にたとえています。周波数によって反応する場所が異なるという点で、入門に役立つ比喩です。ただし、聴覚はスペクトルを描いて終わりではありません。蝸牛には能動的で非線形な働きがあり、神経の符号化や脳の認識も固定した線形EQとは異なります。基本的な経路については、 NIDCDの説明。
物理的な違いと、好きな音とは関連するが別の問い
聴こえ方は、音の大きさ、周波数マスキング、時間変化、再生機器、注意、聴取経験にも左右されます。グラフにある成分が存在しても、音楽の中で同じように聴き取れるとは限りません。物理的に異なる2つの音が、同じ程度に明瞭な主観的差を生むとも限りません。耳介や外耳道、聴力には個人差があり、好みにもそれぞれの経験が反映されます。
客観的な測定に価値がないという意味ではありません。測定は「どの物理量がどれだけ変わったか」を確かめ、条件をそろえた試聴は「どの条件で違いが聴こえ、どちらを好むか」を確かめます。この2つを結ぶことで、単に好ましい数値を示したり、「高級な音がする」で理由を済ませたりせず、筋道の通った説明ができます。
10. 「違って聴こえる」を、検証できる説明へ
ビデオでは、02:58 あたりで測定のアイデアが示され、07:00 あたりから因果関係チェーン全体に戻ります。
まず問題を特定し、次にどの測定を使用するかを決定します
今回のピッキングでマイクにどんな成分が届いたかを知りたければ、録音を分析します。既知の外力でブリッジや表板がどう動くかを知りたければ、入力と構造応答を測ります。全体の特定のモードを同定したければ、多点の位相関係や同定処理も必要です。問いに応じて、使う手法と必要な証拠が変わります。
スペクトル分析器やソフトウェアは、信号の周波数成分とその変化を見るのに役立ちます。ただし演奏録音のピークには、弦の倍音、ボディ、空間、マイク、分析窓も影響します。入力と入出力の定義が不明なまま、ボディのモード一覧にはできません。ピークを指して「表板の固有周波数だ」と断定すれば、最も証明が必要な段階を飛ばすことになります。
ハンマー入力でレーザー応答を正規化する
操作できる学習用モデル試してみよう · 打撃力を2倍にすると速度は変わり、モビリティは変わりません。節付近では第2ピークが弱まりますが、モードが消えたわけではありません。
測定現場の写真から手法の起点を読み取る
写真のレーザー機器、オシロスコープ、コンピューターは、構造の運動を調べるための実例です。レーザー振動計は、測定点にセンサーを取り付けずに、ビーム方向の速度成分を測れます。ただし、反射条件、測定点の形状、測定方向は記録に影響します。コンピューターにボディの分布図が表示されていても、写真だけでは、同定済みのどのモードに対応するかまでは判断できません。
ハンマーとレーザーを組み合わせ、「叩いてスペクトルを見る」から先へ
力センサー付きインパクトハンマーは、短い外力を加えながら実際の入力を記録します。レーザー振動計が測るのは指定方向の表面速度であり、3次元の全運動を自動的に得るわけではありません。入出力を同期保存すれば、有効な周波数帯で力から速度への機械的応答を推定できます。出力を固定マイクの音圧に替えれば、その位置での力―音圧応答を調べられます。
実際の解析は、2本の振幅スペクトルを単に割れば済むとは限りません。ハンマー先端と叩き方は加振帯域を変え、二度打ちは不要な入力を加えます。分析窓、ノイズ、コヒーレンス、繰り返し平均も推定に影響します。コヒーレンスは信号間の関係を確認する手掛かりですが、値が高いだけで系の境界、線形性、すべての測定設定が正しいとは証明できません。
点ごとに走査する場合は、共通の振幅・位相基準と一貫した境界条件を保って測定します。こうした多点の複素応答を適切なモデルに当てはめることで、固有周波数、モード形状、減衰を同定できます。単一周波数で連続加振した振動アニメーションは、まずその条件での強制応答と呼ぶべきです。同定を行わず、独立した固有モードと断定してはいけません。
1回の打撃から、信頼できる応答と振動形状へ
写真のフォースハンマーテストは、非常に短い接触を記録可能な外部入力に変えます。各タップの力は正確に同じである必要はありませんが、有効な線形範囲内である必要があり、実際の力信号を記録する必要があります。これにより、単に「どちらのスペクトル ピークが高いか」を 2 回比較するのではなく、出力をそれぞれの入力に対応させる機会が得られます。入力ポイントの変更を構造の変更と誤認しないように、タッピングの位置と方向も固定するか、明確に番号を付ける必要があります。
測定の品質を確認する
次に、記録が解析に使えるかを確認します。入出力のクリッピングや二度打ちはないか、同期は取れているか、解析帯域に十分な入力エネルギーがあるか。繰り返し測定は安定性の確認に役立ちますが、平均化で系統誤差を消すことはできません。接触式センサーなら付加質量と取り付け方法を、非接触測定でも光路の方向と信号品質を確かめます。
比較できる試験のために、最低限記録したい条件
- 楽器と境界条件：弦の種類と使用期間、チューニング、温湿度、支持・保持方法。弦を自由に振動させたか、制振したかも記録します。この2つは異なる系に対応するため、同じ周波数応答として混ぜてはいけません。
- 入力と出力:弾く・叩く位置、方向、制御方法。振動や音を測る位置、方向、距離。曲線の横軸と縦軸、単位、正規化方法。
- 繰り返しとデータ処理:有効な繰り返し回数、不良データの除外基準、サンプリング条件、分析窓、ノイズ、有効周波数帯。ラウドネス調整をしていない元データも残します。
録音比較にも価値がある――答えられる問いを明確にする
ネット上の録音には、演奏、弦、ボディ、放射方向、部屋、マイク、録音処理、再生、聴覚までの全経路が関わります。1つの録音から各段階の性質をすべて一意に逆算することは通常できません。違う原因が似たスペクトル変化を生む場合もあります。明るい録音を聴いただけで、木材、ブレーシング、構造パラメータが優れていると結論づけることはできません。
条件を整えた録音は、相対比較に役立ちます。特定条件で2本のギターを比べるなら、録音経路と位置を固定し、交互に繰り返し演奏して条件を記録します。音色に注目するなら、音量差による判断への影響を減らすため、別途ラウドネスをそろえた試聴用コピーを作れます。必要ならブラインド試聴で名前や先入観の影響を抑え、演奏の再現性などの限界も明記します。
ただし、ラウドネスを調整したファイルだけでは、同じ入力に対してどちらの実音圧や放射効率が高いかは証明できません。その問いには、入力条件が明確な校正済みの元データが必要です。また、周波数応答、減衰、放射、弾きやすさ、好みは異なる意味を持ちます。無条件に総合点へまとめず、問いに応じて併せて解釈しましょう。
録音経路の変数を分ける
操作できる学習用モデル試してみよう · 反射を0にして角度だけを変えます。角度を固定して反射を加えたとき、その違いをギターだけの性質と言えるでしょうか。
11. アコースティックギターの音響を実際の比較に戻す
比較1: 同じギターでピッキング位置のみを変更
弦、音程、構え方、マイク位置をそろえ、ブリッジ付近から中点付近まで弾く位置を変えてみます。接触と解放の動作をできるだけそろえて交互に繰り返し、立ち上がり、音の本体、余韻を分けて比較します。録音スペクトルを先ほどのデモと並べてもよいでしょう。ただしモデルは初期変位の倍音比を示す一方、録音にはボディ、放射、収音経路も含まれます。両者の線がそのまま一致する必要はありません。
可能なら、弦を引く変位を明確に制御して記録します。ただし、同じ変位でも入力エネルギーが同じとは限りません。この実験が答えるのは「入力を変えると同じギターの録音はどう変わるか」です。ある位置で弾いた録音を、そのギター固有の固定した音色とみなすことはできません。
比較2：入力の基準を保ち、観測位置を変える
打撃入力を同期記録できるなら、支持条件と叩く位置・方向を保ち、複数の構造点やマイク位置を順に測ります。安定して現れる特徴と、位置に敏感な山谷を探し、振動形状や方向と照合します。比較には共通の尺度が必要です。各曲線を個別の最大値で正規化すると、絶対差の一部が消えて、内部の比率だけが残ります。
通常の録音では、演奏位置を固定してマイクの位置を変えて比較することもできますが、各演奏の再現性には限界があり、同期応答測定を完全に置き換えることはできません。すべての違いをギターの構造に帰することを避けるために、部屋、方向、距離の変化の記録は、「同じ条件下での繰り返し測定」の記録とは別に保管する必要があります。
比較3：変化の内容と好みを、別々に記録する
試聴では、すぐにすべてを「良い・悪い」にまとめず、まず違いを描写してみます。立ち上がりは鋭いか、ある帯域が目立つか、余韻の成分比はどう変わるか。その後、データに戻り、指定した時間区間の現象と対応するかを確かめます。スペクトル重心などの指標も分布の要約に役立ちますが、振幅とパワーのどちらを重みにしたか、帯域と時間窓は何かを示す必要があります。大きい数値が自動的に良い音を意味するわけではありません。
識別と好みを分けて記録する
好みを比較するなら、元ファイルを残したうえでラウドネスをそろえたコピーを用意し、提示順の無作為化やブラインド化を行えます。「安定して区別できるか」と「どちらが好きか」を別に記録すると明確です。同じ入力での音圧や放射効率を問う場合は、ラウドネス未調整の元データと校正記録へ戻ります。
すべての結論を証拠に戻しましょう
有用な記録を作成するには、3 つの層の情報を一緒に書き込むことができます。まず、弦、ピッチ、サポート、入力、ピックアップの位置などの条件を書き留めます。次に、特定の期間中にどの周波数帯域やどのモード応答が変化したかなどの観察結果を書き留めます。最後に説明を書き留め、他に考えられる理由を示します。パラメータを変更したり、将来テストを繰り返したりするときに、解釈がまだ有効であるかどうかを確認する機会があります。
もう一度聞いて、違いが起こった場所に戻してみてください
もう一度弦を弾き、音が届く道筋をたどってみましょう。指が初期状態を与え、弦はブリッジへ力を及ぼして反作用を受けます。構造と空気は結合したモードで応答し、各成分は次第に減衰します。音波は空間で強め合い、打ち消し合い、録音再生や聴覚を経て体験になります。これらは独立に順番待ちする工程ではなく、同じ現象を理解するための観測の窓です。
私たちはまだ音を最初に好きになり、それからゆっくりと理解することができます。科学が提供するものは、感情を打ち消す理由ではなく、感情についての説明をより明確にするためのものです。動画に戻り、1回のピッキングの旅をたどる。
出典と参考資料
本記事はBilibili動画『アコースティックギターの物理的基礎―宇宙の残光』を軸に、詳細台本『聴こえるまで―アコースティックギター音響学』を参照して、理論、測定方法、適用条件を補いました。時刻表示は約8分16秒の版に対応します。概念図、学習用の計算例、サイト内の測定現場写真は、それぞれ区別して示しています。色、尺度、条件は各説明に従って読んでください。写真だけで完全な実測記録を代替することはできません。インタラクティブ図は、明示した条件での物理的関係を示します。
