第一節 引言
膠接首先是結構工程問題：接頭貼合度、膠層厚度、木材含水率、施工溫度、夾緊和固化共同決定結果。膠的硬度或商品價格不能直接推導整琴音色排名。實驗中的膠膜資料、木材試片強度和實際吉他聽感是不同層面的證據，不能相互替代。
圖片來源：Larry Jacobsen · CC BY 2.0
第二節 傳統標準：動物蛋白粘合劑

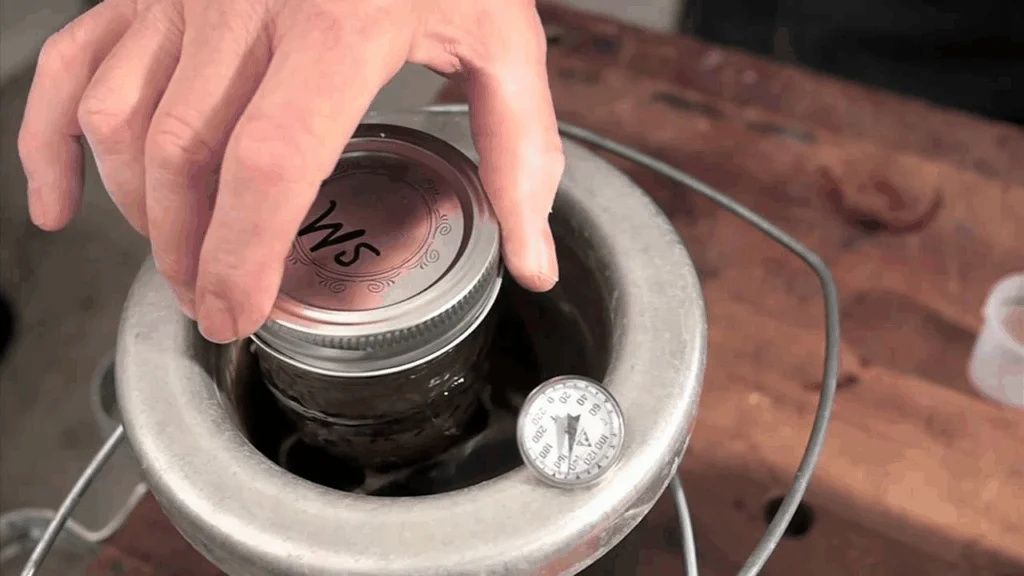

熱皮膠由膠原蛋白加工而成的明膠類材料構成，冷卻形成物理凝膠，隨後隨水分減少而硬化；不能稱為“結晶化”，也不等於合成樹脂的化學交聯。適當熱溼條件有利於維修拆卸，但仍需保護木材與漆面。魚膠和瓶裝液態皮膠的開放時間、耐溼性和強度因產品與條件而異，不能把某一配方的 30 分鐘當成所有魚膠的通用參數。
圖片來源：Just plain Bill · CC BY-SA 3.0
圖片來源：Simon A. Eugster · CC BY-SA 3.0
圖片來源：Simon A. Eugster · CC BY-SA 3.0
第三節 現代工坊的中流砥柱：脂肪族樹脂乳液
Titebond Original、II 和 III 是不同配方，不能把所有乳液木工膠統稱為沒有交聯的同一種熱塑性材料。廠家資料給出的開放時間約為 Original 4–6 分鐘、II 3–5 分鐘、III 8–10 分鐘；這是特定測試條件下的參考值，不是完整固化時間。Original 用於室內；II、III 分別通過 ANSI/HPVA Type II、Type I 耐水測試，III 也不能用於持續浸水或水線以下。耐水等級不等於吉他防水，更不能據此認定某配方必然有更差音色或更高蠕變。
圖片來源：Victuallers · CC BY-SA 3.0
第四節 尿醛樹脂：工業強度與歷史共鳴
脲醛樹脂可通過縮聚形成交聯網絡，適合某些工業層壓工藝，但其脆性、耐溼性、甲醛釋放和維修困難都需按配方考慮。不能因膠層堅硬就宣稱它能帶來“最佳聲學傳遞”。產品可能是粉末、水溶液或雙組分體系，開放和夾固時間必須查該產品技術資料，而不能沿用固定分鐘數。
圖片來源：Innerstream · 公共領域
第五節 即時粘合：氰基丙烯酸酯（CA）系統
氰基丙烯酸酯（CA）在微量溼氣等條件下快速聚合。常見乙基單體的分子式 C₆H₇NO₂ 與甲基單體不同，示意圖展示的甲基聚合不能當作乙基分子結構。CA 可用於某些鑲嵌、品絲固定或局部修補，但具體用途取決於材料和配方；“剪切強度都很低”並不準確，通常更需留意脆性、剝離、衝擊及間隙限制。下弦枕通常需要拆卸調整，不應預設永久粘死。
圖片來源：Roland Mattern · 公共領域
第六節 終極粘合：雙組分環氧樹脂系統
雙組分環氧通過樹脂與固化劑反應形成網絡；配比、混合、溫度和固化時間直接影響性能。適合的結構環氧常用於複合材料連接或某些填充，但並非所有環氧都同樣剛硬、抗蠕變或能填補任意大間隙。已固化膠層通常不能像熱皮膠那樣用熱溼方法拆卸，維修難度增加；這不等於接頭“永不需要維修”，也不能斷言所有環氧接頭都絕對無法拆開。碳纖維粘接要依據設計選膠，環氧是常見選擇而不是唯一可能的選擇。
圖片來源：Choij · 公共領域
圖片來源：Elmschrat · CC BY-SA 4.0
第七節 綜合比較與應用策略
選擇膠水時先確定接頭材料、受力、貼合、可維修性和工藝條件，再查廠家技術資料；不要只根據“防水”“最強”或膠種聲學排名下結論。開放時間、總裝配時間、夾固時間和完全固化時間是不同概念。維修應先確認舊膠和表面狀況，在試片上驗證清理、接合與拆卸方法；膠層與木材之間常涉及潤溼、分子間作用和機械嵌合，不能把一般 PVA 對木材的粘合作用直接標為共價鍵。
圖片來源：Justin Brockie · CC BY 2.0
