吉他模态概念基础

模态基础概念

模态定义： 模态分析（Modal Analysis）是研究结构固有振动特性的理论与方法，包括结构的模态频率（亦称固有频率）、模态振型和模态参数等。当结构在某一固有频率下自由振动时，它将呈现出与该频率对应的特定变形形状，称为模态振型。每个模态振型反映了结构在该频率下振动的空间分布特征，节点（位移为零的区域）和反节点（位移最大的区域）的排列决定了振型的形状。吉他在不同模态下会出现复杂的弯曲形变图样。模态频率是与振型对应的振动频率，由结构的刚度和质量分布决定。

运动方程与本征值问题： 在线性弹性体系中，无阻尼自由振动可由如下运动微分方程描述（对线性、轻阻尼系统，任意响应可展开为模态的线性叠加）。

令系统广义位移为 q(r,t)，则

q(\mathbf{r},t)=\sum_{k} \phi_k(\mathbf{r})\,\eta_k(t),\qquad\eta_k(t) = A_k \cos(\omega_k t+\varphi_k)\,e^{-\zeta_k \omega_k t}

线性弹性体系（无阻尼自由振动）的运动微分方程：

[M]\{\ddot{x}\} + [K]\{x\} = \{0\}

\begin{bmatrix}
m_{11} & m_{12} & \cdots & m_{1n} \\
m_{21} & m_{22} & \cdots & m_{2n} \\
\vdots & \vdots & \ddots & \vdots \\
m_{n1} & m_{n2} & \cdots & m_{nn}
\end{bmatrix}
\begin{Bmatrix}
\ddot{x}_1 \\[4pt]
\ddot{x}_2 \\[4pt]
\vdots \\[4pt]
\ddot{x}_n
\end{Bmatrix}
+
\begin{bmatrix}
k_{11} & k_{12} & \cdots & k_{1n} \\
k_{21} & k_{22} & \cdots & k_{2n} \\
\vdots & \vdots & \ddots & \vdots \\
k_{n1} & k_{n2} & \cdots & k_{nn}
\end{bmatrix}
\begin{Bmatrix}
x_1 \\[4pt]
x_2 \\[4pt]
\vdots \\[4pt]
x_n
\end{Bmatrix}
=
\begin{Bmatrix}
0 \\[4pt]
0 \\[4pt]
\vdots \\[4pt]
0
\end{Bmatrix}

模态参与因子与共振： 当外界激励的频率与某一模态频率吻合时，结构在该模态下会发生共振，导致显著的振动响应。但共振响应的强弱不仅取决于频率吻合程度，还取决于激励对该模态的“耦合效率”。这一点由模态参与因子衡量：对于给定方向的激励力或位移输入，模态参与因子是一个标量，表示该模态对结构整体响应的参与程度。若某一模态在该方向上的参与因子很大，则当激励频率接近其模态频率时，该模态会被强烈激发产生显著响应；反之，如果某模态的参与因子接近零，即使激励频率等于该模态频率，也几乎不会激发该模态的振动。因此，在实际动力响应中，需同时考虑模态频率匹配和振型匹配两个因素。模态参与因子大的模态往往对应较大的有效质量，对系统响应贡献显著。工程上常以累计模态有效质量达到一定比例（例如80%以上）来判断是否包含足够多的模态以描述系统动态响应。

原声吉他结构及主要共振部件

原声吉他（包括古典吉他和民谣木吉他）是一种复杂的声学结构，由琴弦、琴桥、音板（面板）、背板、侧板（琴身侧壁）、音梁、音孔以及琴腔内空气等部分组成。各部分在吉他的模态振动中承担不同角色：

• 音板（面板）：音板是吉他正面的薄木板，通常由云杉等木材制成，是吉他最主要的振动辐射部件。琴弦通过琴桥将振动能量传递给音板，引起音板大范围振动，将机械振动转化为声波辐射到空气中。音板的形状厚度和力学性能极大地影响吉他的振动行为和声音品质——实验研究表明，音板的厚度分布、外形曲率以及内部音梁（支撑条）的数量、形状和排列方式都会显著影响吉他的模态频率和振型。一般来说，音板的第一阶弯曲模态（整体活塞式振动）对应吉他的主要共振之一，对吉他音色起决定性作用。
• 背板：背板是吉他背面的木板，一般由硬木（如玫瑰木等）制成，通常略厚于音板。背板也具有自身的弯曲模态，会在一定频率下与音板和空气耦合振动。背板的最低阶模态频率通常高于音板的最低阶模态。背板的振动可以通过琴腔内空气与音板产生耦合作用：在某些模态下，背板与音板同相或反相振动，从而改变音箱体积和声波辐射效率。背板共振对吉他的音色有辅助作用，合理地调节背板模态可增强特定频率的声音或令音色更丰满。然而，背板过强的共振若与音板模态频率过于接近，可能导致某些音高处出现狼音（过度增强的不和谐共振）。因此常通过选择材料和调整厚度来将背板共振调控在比音板共振略高的频率，以避免狼音的同时丰富声音。
• 侧板：侧板是将音板和背板连接成琴身腔体的侧壁，一般由硬木制成且弯曲成琴体外形。侧板本身相对窄且具较高刚度，在低阶模态下通常被视为近似刚性边界，限制和引导音板、背板的振动边界条件。侧板的主要作用是构成共振箱的体积和形状，对空气模态频率有影响（例如琴腔体积大小影响亥姆霍兹共振频率）。侧板自身也有高频弯曲模态，但由于其弧形结构和与音板/背板连接紧密，这些模态对整体声辐射影响相对较小，一般表现为局部高频振动，不是主要的声辐射来源。
• 音梁：音梁是粘附在音板和背板内侧的细长木条，用于加强结构和调节振动形态。不同琴种采用不同音梁布局（如古典吉他多采用扇形音梁，民谣吉他多为X音梁等）。音梁显著影响音板和背板的刚度分布，从而影响模态频率和振型分布。音梁的存在使某些振型的节点线沿着音梁位置出现（音梁处刚度高，成为振动节点），同时可拆分或提高某些模态频率。例如，X音梁会使音板在某些频率下出现沿X形的振动分区，而扇形音梁调整了音板低阶模态的频率顺序。总体而言，音梁布局是调控模态的重要手段：可以通过修削音梁的厚度和形状微调特定模态的频率，使吉他在低音或高音上获得期望的响应。
• 音孔及腔体空气：音孔是开在音板上的孔洞（通常在音板上偏中部位置）。音孔将琴体内部空气与外部空气连通，使琴腔构成一个典型的亥姆霍兹共振器。琴腔内的空气振动形成气腔模态：最低阶的空气模态（称为A0模态）类似于一个质量-弹簧系统，其中腔体内空气作为“弹簧”，音孔处空气柱作为“质量”，发生进出振荡。该模态对应吉他最低的共振频率之一，一般在80~120Hz范围（相当于E2到A2音高附近），常称为“气腔共振”或“空气模态”。在这个模态下，琴腔空气经由音孔像活塞一样进出运动，而音板和背板相对主要起到弹性边界的作用。气腔模态会加强吉他最低音域的辐射：当琴弦频率接近该频率时，琴腔空气与音板形成共振，增强了低音的音量和延续。除了最低的A0亥姆霍兹模态外，琴腔内还存在更高阶的空气驻波模态（A1、A2等），对应于腔内空气振动的高阶驻波形态（如纵向、横向1/2波长等）。这些高阶空气模态不像A0那样与音板振动强耦合，频率更高且彼此不谐和（非A0的整数倍），对吉他中频段的共振也有一定贡献。
• 琴弦及琴桥：琴弦是吉他的直接声源，由演奏者拨弦激发振动。空弦振动频率由弦长、张力和线密度决定，并产生一系列谐波。琴弦本身振动几乎不直接向空气辐射声音（因弦径细、阻抗匹配不良），但琴弦振动通过琴桥将力传递给音板，从而驱动整个共振箱振动。琴桥粘接在音板表面，是琴弦与音板的连接界面，其质量和刚度也影响音板模态：琴桥增加了音板局部质量，使音板某些模态频率降低，并影响振型的局部分布。琴弦-琴桥激励的频谱很宽，但吉他共振箱对不同频率的响应并非均匀——它起到了一个滤波和辐射转换器的作用，将琴弦输入的能量在各模态之间重新分配后以声音输出。其中，匹配吉他模态频率的振动成分被显著增强并有效辐射成为可闻声，而不落在共振频率附近的成分则被相对抑制。因此，吉他的整体音色与模态结构密切相关：某些音高对应的琴弦基频或泛音如果恰巧邻近模态频率，该音会特别响亮、攻击瞬态快且清晰；反之，若某音附近无共振支撑，则听起来较弱或余音短。一个设计良好的吉他，其模态频率分布应尽可能均匀地覆盖琴弦音高范围，从最低音到最高音都有模态支撑，以保证各音区音量平衡、音色统一。

理想柔性弦（无弯曲刚度），跨距为 L 的拉伸弦（拉力 T，线密 μ=ρA），小挠度横振满足波动方程：

\frac{\partial^2 u}{\partial t^2}=c^2\frac{\partial^2 u}{\partial x^2},\qquad
c=\sqrt{\frac{T}{\mu}}

固定端边界 u(0,t)=u(L,t)=0。本征解为：

u_n(x,t)=\sin\!\left(\frac{n\pi x}{L}\right)\cos(\omega_n t+\varphi_n),\quad
\omega_n=\frac{n\pi c}{L}

对应的频率为：

f_n=\frac{\omega_n}{2\pi}=\frac{n}{2L}\sqrt{\frac{T}{\mu}},\qquad n=1,2,\dots

真实金属弦具有弯曲刚度，采用 Euler–Bernoulli 扩展的一维方程：

\mu\,\frac{\partial^2 u}{\partial t^2}
+EI\,\frac{\partial^4 u}{\partial x^4}
=T\,\frac{\partial^2 u}{\partial x^2}

其中 E为杨氏模量，I为截面二次矩。本征频率近似为：

\omega_n \approx \frac{n\pi}{L}\sqrt{\frac{T}{\mu}}\,
\sqrt{1+\frac{\pi^2 EI}{T L^2}\,n^2}

f_n \approx \frac{n}{2L}\sqrt{\frac{T}{\mu}}\,
\sqrt{1+B n^2},\qquad B=\frac{\pi^2 EI}{T L^2}

该 B 即不谐系数，导致泛音偏离整数倍。

总的来说，原声吉他的各结构部件通过相互耦合作用形成了复杂的模态振动体系：琴弦提供激励，琴桥将激励耦合到音板；音板、背板和侧板形成木质腔体提供结构弹性；音孔和内部空气提供腔体声学共振。整个系统的振动与周围空气耦合，最终以声音辐射出来。吉他的品质在很大程度上取决于这些模态频率和振型的分布，以及它们与琴弦发声频率的匹配程度。制琴师在设计和调校过程中，会关注主要共振部件的材料和结构参数（如音板厚度、音梁削薄、音孔大小等），以调整模态频率和振型，从而塑造吉他的声音特点。

模态分析的数学建模

有限元建模： 吉他的模态分析通常需要借助有限元法（FEM）建立数学模型。由于吉他结构包含薄板（音板、背板）、壳体（侧板）、梁（音梁、琴颈等）以及封闭空气腔等多种结构/介质，要精确模拟较为复杂。在有限元模型中，常将音板和背板离散为壳单元或板单元（考虑各向异性木材弹性常数，因为木材沿纹理方向和垂直纹理方向刚度差异大），侧板可用壳单元定义为框架边界，音梁作为加强筋可用梁单元或等效壳单元模型化。琴桥等局部附加质量刚度也应包含在模型中。对于声学模态的分析，需要对琴腔内部空气建模，例如利用声场有限元（流体单元）充填腔体，并在音孔处设置开边界条件与外界连通。这种流体-结构耦合模型可以同时求出木结构箱体的固有模态和空气腔体的固有模态，以及两者耦合后的模态。然而全模型计算量大，尤其包含外部无限空间的辐射声场时可进一步借助边界元法（BEM）求解。因此研究中常采用简化：例如先假定刚性箱体求空气模态A0频率，再在结构模型中通过集中质量-弹簧模拟空气动柔性，或者仅考虑前几阶耦合模态等，以降低计算复杂度。

模态计算与求解： 建立有限元模型并施加相应的边界条件（通常将吉他视为在自由空间悬挂，自由自由边界，以近似实际悬挂测试状况），即可通过求解特征值问题得到模态参数。具体而言，有限元离散后系统运动方程可写成与式(1)类似的矩阵形式。实际计算可利用商业有限元软件的特征频率分析模块完成，该分析直接输出一系列模态频率和对应的振型形状。需要注意的是，木材材料属性在实际中存在不确定性和各向异性，因而计算结果需根据实验进行修正和验证。例如，同一模型若改变材料杨氏模量，模态频率将显著变化；湿度变化导致木材参数改变也会引起模态频率偏移。因此常通过实验模态分析（如敲击法测固有频率）来校准仿真模型，使计算的模态与实测一致。此外，为关注吉他主要动力学特性，一般只需提取一定频率范围内的模态（如0–1000 Hz范围涵盖主要辐射模态）。高阶模态虽数量众多但对整体辐射影响小，可在分析中适当截断。

模态参与因子应用： 在建立模型求得模态后，可进一步计算各模态的参与因子，以预测在特定激励下哪些模态将主导响应。例如，模拟弹奏某根弦时琴桥处的激励方向为垂直音板，则计算琴桥处垂直方向力的模态参与系数，可以筛选出对琴桥驱动响应贡献最大的模态（通常是音板以“活塞”方式振动的模态）。这些模态将主要影响吉他的声辐射。通过模态叠加法，可以将任意外力响应表示为各模态响应的线性组合。实际吉他的声音就是众多模态受琴弦激励不同程度参与所形成的叠加结果，其中低阶模态往往占主要地位，而高阶模态提供细节与音色修饰。由于模态正交性，在分析或调试中可以独立地调整某一模态（如改变结构局部以调频）而相对不影响其他模态，从而成为吉他调音和优化设计的重要理论依据。

这里看一下阻尼、品质因数与衰减。品质因数：

Q_n=\frac{1}{2\zeta_n}=\frac{\omega_n \text{(储能)}}{\text{(功率损耗)}}

弦的 Q 由材料内耗、与桥的机械阻抗匹配、与空气/面板的辐射耦合共同决定。

典型模态振型及对音色的影响

原声吉他在整个可闻频段分布着众多模态。以下选取若干典型模态，说明其振型特点和对应频率，以及它们对吉他音色的贡献。

(a) 气腔模态（Helmholtz 共振，A0模态）： 最低阶的模态通常是空气腔的亥姆霍兹共振，主要表现为琴体内部空气在音孔处进出振荡。因此也称“气腔模态”或“A0模态”。严格地说，若假定琴体刚性，则A0模态振型是音孔处空气柱与腔内容积空气的简单往复运动。但实际吉他中，音板和背板并非完全刚性，它们会随着腔内气压变化发生形变，相当于与空气弹簧耦合的弹性膜。这一耦合使得实际最低模态常表现为音板与背板反向振动挤压腔内空气的形态，即所谓“呼吸模态”（如图1所示）。在呼吸模态下，音板和背板同时向外鼓起时，琴腔容积增大，内部空气压强降低，迫使外界空气通过音孔被吸入；当音板和背板向内收回时，腔内容积减小，空气被挤出音孔。整个过程类似箱体在“呼吸”，故名。这一模态的频率通常在100 Hz左右。气腔模态是吉他低音共鸣的主要来源：当琴弦的基频或前几次谐波靠近此频率时（例如六弦开放E2音约82 Hz邻近很多吉他的A0频率），音箱会发生强共振，增强该音的音量和延续，使低音听起来更加浑厚饱满。反之，如果A0模态频率设计过高，最低音域可能显得单薄；过低则可能产生过度“隆隆”的低频。吉他制作者常通过调整音箱体积、音孔直径等参数来控制亥姆霍兹频率，以平衡吉他的低频响应。需要注意的是，A0模态主要由空气运动主导，其振型中音板/背板虽然参与但振幅相对较小；因此该模态辐射的声音大部分由音孔辐射出来，是一种全向性的低频辐射，对吉他的低频指向性和共鸣感有决定性作用。

(b) 主音板模态（音板–空气耦合共振）： 在气腔模态之上，音板的第一阶弯曲模态往往是吉他最重要的结构模态之一。该模态有时被称为“(0,0)模态”，即音板整体以同相进出鼓动（中心为腹、边缘为结的形态），类似活塞运动。对于没有音孔的独立音板，此模态频率可能在200–300 Hz范围；但实际吉他中音板与空气、背板耦合，会形成一组相关模态。典型情形是出现两个频率相近的模态：一个以音板与腔内空气强烈耦合为主，另一个则加入背板运动的影响。以一把民谣吉他为例，其实验模态分析显示在约188 Hz和203 Hz出现一对模态：两者中音板和音孔空气都是同相振动，不同处在于背板振动相位不同——在较低频的188 Hz模态中，背板以很小幅度反向运动，而在203 Hz模态中，背板与音板同向运动且振幅更大。这组模态可视为音板与空气耦合共振（音板主模态）与背板共振相互作用的结果。对于古典吉他，常见主音板模态频率约在180~200Hz左右，与气腔模态共同构成吉他低频段的两个支柱共振。主音板模态的振型通常表现为音板中央区域鼓起下沉，边框处为节线；音孔附近因开孔导致局部刚度下降，振型上常出现变形集中区域，但总体上音板各部分同向运动居多。该模态下音孔内的空气往往与音板一起运动、以同相位由音孔出入，因此既可以通过音板表面辐射声波，也通过音孔辐射声波，是辐射效率很高的一个模态。主音板模态对吉他的中低频音色有决定性影响：它赋予吉他丰满的中频共鸣，使得开放的中低音（如A~D音区）响亮而有“共鸣箱”的深度。如果这个模态频率过高（音板太硬或太小），吉他听感会偏亮且缺乏低音基础；若过低（音板过松软），则声音可能显得沉闷。许多古典吉他的顶级制琴师都会将音板主共振调整在接近G3 (~196 Hz)左右，这被认为是典型古典吉他“松透”音色的重要因素。同样，他们会将背板的模态频率调整比音板稍高（如A3~220 Hz），以提供一定协同共振又不与音板模态完全重合。音板主模态与气腔模态共同塑造了吉他低音和中频的整体平衡：前者提供了厚实度和主体音量，后者提供深沉度和低频延伸，两者良好配合使吉他从最低音到中音都有支撑。如果这两个模态频率过于接近，可能造成某音过于突出形成狼音；如果相差适当（通常相差一个到两个全音），则能互补增强频带宽度，使吉他低频响应更平滑。

(c) 高频局部模态： 除上述低阶整体模态外，吉他在更高频段存在数量众多的高阶模态。这些模态通常对应音板、背板发生更复杂的振型形变，包括出现多个节点线、局部振动区等。例如，在中高频（例如200–500 Hz区间），音板会出现一阶和二阶弯曲模态：常见的形态包括沿琴体宽度方向出现一道横向节点线（将音板分为上下两部分反向振动，类似(0,1)模态）；以及沿琴体长度方向出现一道纵向节点线（将音板分为左右两部分反向振动，类似(1,0)模态）。实验观测显示，在约262 Hz时某吉他出现音板和背板上下分区反向振动的模态（横向1节线），腔内空气前后“来回晃动”并通过音孔产生一定净流动；在约315 Hz出现左右分区反向振动的模态（纵向1节线），此时由于音板上下半部分近乎反向等幅，导致腔内空气净运动很小，音孔空气几乎不动。再往更高频，还会出现两条以上节线的模态（如(1,1)模态、(0,2)模态等，更复杂的振型）。高频模态的特点是振型复杂、每个模态所涉及的有效振动面积较小且相邻部分常为反相，从而辐射效率较低。也就是说，虽然高频模态众多，但它们对远场声辐射贡献相对有限，更多是影响吉他音色的细腻度和延展。当弹奏高把位或泛音时，这些高阶模态会被激发，增加音色的明亮度和丰富度，但不会明显提高整体响度。实际上，人耳对吉他音色明亮/暗淡的感知，与高频模态的分布和衰减有关：高频模态多且Q值高，会带来“闪亮”的高音细节；若高频模态受材料阻尼等影响衰减快，则吉他音色会显得柔和温暖但缺乏亮度。现实中无法像调低频共振那样精确调控每一个高频模态，但选材（如面板密度、涂饰工艺）和结构（如指板与音梁耦合）都会影响高频模态的分布和衰减。因此优秀的吉他在高频部分依然会保持一定的响应，使音色既有丰满的低中频也具清晰的高频细节。

总体而言，不同阶次的模态对吉他声音各有贡献：低阶模态（气腔、主音板等）决定了琴声的基础响应曲线和共鸣特性，中阶模态（几百赫兹范围的振型）丰富了中频段的音色和投射力，而高阶模态则赋予琴声独特的泛音和质感。一个设计良好的吉他应当使这些模态在频率轴上分布合理且互相错开，以避免某些音高没有共振支撑或某些频率上共振过于堆叠。经验丰富的制琴师在制作时会“调音”音板和背板，使它们的基模态频率避开乐音的整倍数关系，同时分散高阶模态频率，从而让吉他在指板各处音符都有适度的共鸣响应，获得平衡而富有变化的音色。

下面我们对面板背板和腔体进行一些数学上的解释。

将单板近似为各向同性薄板（Kirchhoff–Love假设），厚度 h、密度 ρ​、杨氏模量 E、泊松比 ν。挠度 w(x,y,t) 满足：

D\nabla^4 w + \rho_p h\,\frac{\partial^2 w}{\partial t^2}
+ \eta D \nabla^4\!\left(\frac{\partial w}{\partial t}\right)
= p(x,y,t)

其中：

D=\frac{E h^3}{12(1-\nu^2)}

D为板弯曲刚度，η为结构损耗因子，p为板两侧压差。边界条件由包边、力木与侧板连接决定；带音梁的实际面板是非均匀各向异性板。

模态的叠加写作：

w(x,y,t)=\sum_{k}\phi_k(x,y)\,\eta_k(t),\quad
M_k\ddot{\eta}_k+C_k\dot{\eta}_k+K_k\eta_k=F_k(t)

其中的：

M_k=\iint \rho_p h\,\phi_k^2\,\mathrm{d}S,\quad
K_k=\iint D(\nabla^2\phi_k)^2\,\mathrm{d}S,\quad
F_k=\iint p\,\phi_k\,\mathrm{d}S

Chladni 图样（撒砂法）实际上是显示节线（反映约束/梁布局）。

对于腔体模态来说，腔内空气满足以下方程：

\nabla^2 p - \frac{1}{c_0^2}\frac{\partial^2 p}{\partial t^2}=0

吉他声孔近似短颈腔，低频主共振（Helmholtz）频率满足以下方程：

f_H=\frac{c_0}{2\pi}\sqrt{\frac{A}{V\,L_\mathrm{eff}}}

体积、音孔位置深度大小的改变都会影响这个频率。

然后我们考虑耦合，以琴桥和面板接触的地方为例，弦端横向速度 V_a 与桥/面板速度 V_b 连续，力平衡方程为：

F_b(\omega) = Z_b(\omega)\,v_b(\omega)= -F_s(\omega)

其中：

Y_b(\omega)=\frac{v_b}{F_b}

为桥点导纳（或机械灵敏度），线性模态和式：

Y_b(\omega)=\sum_{k}\frac{i\omega\,\phi_k(\mathbf{b})^2}{M_k\big(\omega_k^2-\omega^2+i2\zeta_k\omega_k\omega\big)}

弦端的等效阻尼显著受 Y_b 影响：当 ω 逼近面板模态，能量更快耦出，即 “某些音更响、更短”。

随后我们看一下面板与腔体空气的耦合。令面板法向速度场为 V_n(x,y,ω)，腔内体积速度 U_cav​ 与声孔体积速度 U_hole满足：

U_\mathrm{cav}(\omega)=\iint v_n\,\mathrm{d}S,\qquad
U_\mathrm{hole}(\omega)=\frac{p_\mathrm{cav}(\omega)}{Z_\mathrm{neck}(\omega)}

Z_\mathrm{neck}(\omega)\approx i\omega\rho_0 \frac{L_\mathrm{eff}}{A}

p_\mathrm{cav}(\omega)=\frac{U_\mathrm{cav}-U_\mathrm{hole}}{i\omega C_\mathrm{air}}

联立上式可得经典的两（或三）自由度耦合模型，求得低频“主板模态”“腔模态”“反相/同相”合成模态频率与辐射效率。

然后我们看一下声辐射和响度。吉他的可感知响度与远场声压 p_∞ 相关。频域上，面板的法向速度辐射声功率近似：

\Pi(\omega)\approx \frac{\rho_0 c_0}{2}\iint
\sigma(\mathbf{r},\omega)\,|v_n(\mathbf{r},\omega)|^2\,\mathrm{d}S

其中 σ 为辐射效率（与波数 k=ω/c₀、板波相速度、结构波与空气声波相匹配程度有关）。低频处主要由活塞式成分（整体体积速度）与声孔射流主导；中高频由板的高阶模态贡献。

模态振型的实验测量与可视化

为了深入研究和验证上述吉他模态振型，科学家和制琴师采用了多种实验手段来可视化振动模式。

克拉德尼板

• 克拉德尼法：历史上最经典的是克拉德尼图形实验。将细砂或茶叶屑撒在音板表面，用扬声器扫频激励整琴或单独音板，在某些频率（共振频率）下，振动使砂粒被抖至节点线处，形成可视的振型图案。这种方法操作简单，早在19世纪物理学家Chladni就用其观察平板振型，因此得名。对于吉他，克拉德尼法可以在组装前对音板、背板进行模态频率及振型测量。制琴师利用这些图样判断音板削薄或音梁调节的效果：对称的音板产生对称的图形，若出现异常不对称的节点线可能提示材料不匀或结构不对称。需要注意的是，独立面板的模态频率与装配到琴上的模态频率并不完全对应，但通过这种方法可在制作过程中获得有益反馈。克拉德尼图形主要显示模态的节点拓扑，对定量研究有局限，但在实际制琴中已被证明对调整共振很有帮助。

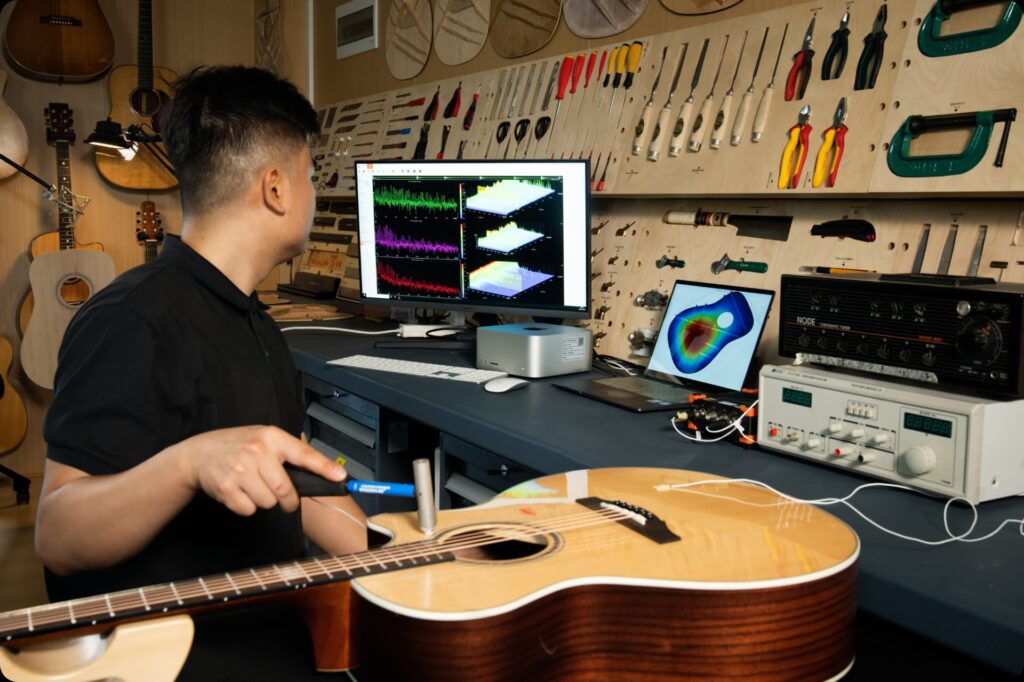

• 力锤法：通过加速度传感器贴片和激励锤，进行模态信息的记录
• 全息干涉及ESPI： 激光全息干涉法是另一种高精度可视化振型技术。通过干涉测量振动表面的细微位移，全息图能以条纹图的形式显示振动的等位移轮廓，因此空间分辨率极高，可清晰描绘复杂振型。电子散斑干涉（ESPI）是全息干涉的一种数字实现，同样可实时观测振动模态。研究者曾利用全息干涉对吉他等乐器进行模态测量，获取的振型与有限元计算结果能较好对应。例如，Chatziioannou等人在低音提琴和维奥尔等乐器上，通过ESPI验证了仿真模态的准确性。对于吉他，采用相似方法也可以观测到音板在各阶模态下的振动形态，包括细微的局部翘曲和相位差异，这些都是肉眼难以直接看到的。全息干涉的优势在于无需在结构上布点即可获得连续的全场信息，是目前空间分辨能力最强的模态可视化手段之一。
• 实验模态分析与声辐射测量： 除直接观察振型，研究人员还常结合阻抗测量和声场测量来分析模态。通过测量琴桥处的机械导纳/阻抗（施加单位力测量振速），可以定位模态频率及其阻尼大小；同时利用麦克风阵列测量辐射声场分布，可以了解哪些模态辐射效率高。这些研究有助于确定哪几个模态对吉他声音贡献最大，从而指导设计改进。

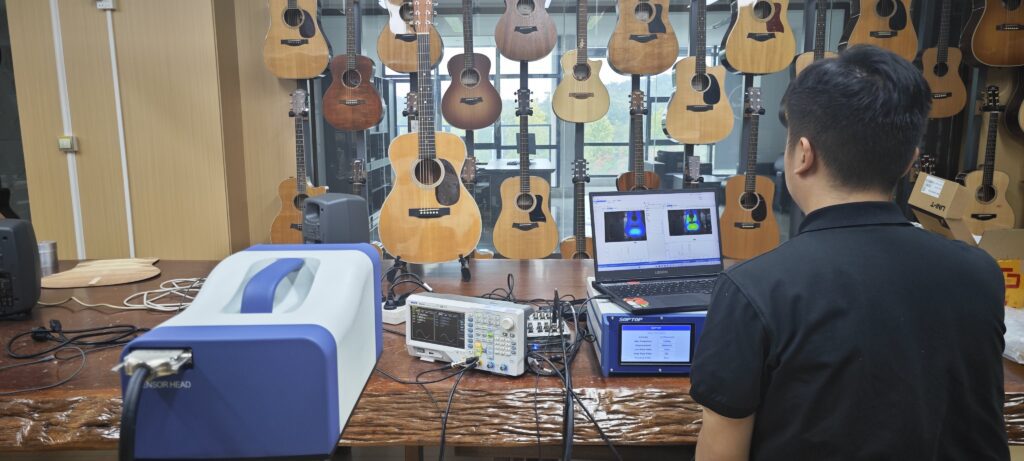

模态测试

模态测试

综上所述，借助现代实验技术，我们能够将抽象的模态振型“看见”，并将理论模型与真实乐器行为联系起来。这些工具不仅验证了前文所述吉他各阶模态的存在及形态（例如实测到的吉他呼吸模态、音板模态与计算预测非常一致），也为吉他制造和改良提供了科学依据。如今，人们在经验判断之外，也越来越多地参考模态测试结果来微调乐器，使其频率响应更趋理想。原声吉他的音色奥秘蕴含在丰富多样的模态振型之中：通过理论建模分析和实验可视化，我们加深了对这些模态如何在各频段振动及相互耦合的理解，也就更接近于解释“好吉他为何声音迷人”这一科学与艺术交织的问题。
